Verlichting in Arnold plan D rijtuigen

[Hube]

Heeft iemand ervaring met het inbouwen van binnenverlichting in Arnold plan D rijtuigen?
De uitdaging zit in de stroomafname; de draaistellen en de wielen zijn van kunststof.

Met vriendelijke groeten,
Gerard

[Hube]

ik heb zelf in een ander draadje een richting voor de oplossing gevonden:
http://www.modellbahn-radsatz.de/

uit draadje:
https://www.n-spoorforum.nl/viewtopic.php?f=18&t=4698

maar als iemand nog goede suggesties heeft dan hoor ik dat graag,

met vriendelijke groet,

Gerard

[WilcoV]

Draaistellen is redelijk normaal dat deze van kunststof zijn en als de wielen van kunststof zijn zal je ze moeten vervangen, wat op zich geen enkel probleem is. Je kan dan in principe ieder verlichtingssetje met stroomafnemers en de juiste lengte plaatsen.

[Hube]

Ik heb metalen wiel-as setjes besteld die eenzijdig geïsoleerd zijn.
Met een paar slepers en led-stripjes moet het dan te doen zijn.
Ik ben wel meteen tot de ontdekking gekomen dat de oudere Arnold modellen een langer as hebben dan de later versie van de "bolkoppen"
Verrassend!

met vriendelijke groet,
Gerard

[Pruts3r]

Ths gebruikte de zelfde onderstellen en draaistellen geloof ik voor hun post en dineer wagens. Die waren er ook met verlichting dus moet kunnen. Wel hopeloos flikker en knipper systeem zoals minitrix en flm gebruiken met die slepertjes op de asjes.

[Hube]

Het is beter om met slepers tegen de wielen stroom af te nemen. Dan zijn er 2x zoveel contacten. Maar dat geeft ws veel meer weerstand. En ik rij “plat” en zo veel mogelijk zonder asb’s.
Ik denk dat ik de VVP van Domburg probeer als de verlichting te veel knippert.

Met vriendelijk groet,
Gerard

[Hube]

Ik ben verder gegaan met het maken van binnenverlichting in de "oude" de Arnold plan B rijtuigen.
Het probleem is om een betrouwbaar contact te maken van de wielen naar de binnen. De 1e pogingen waren niet betrouwbaar genoeg.
Dit heb ik opgelost door (bedankt Mark, https://www.n-spoorforum.nl/viewtopic.php?f=21&t=12561) de boutjes, waarmee de draaistellen aan het chassis bevestigd zijn, te vervangen door langere messing boutjes met aan de binnenkant een messing moer.
Aan de messing onderdelen kunnen draadjes gesoldeerd worden. Bij de draaistellen aan de slepers van Digikeijs en aan de binnenkant aan de VVP van DTS.

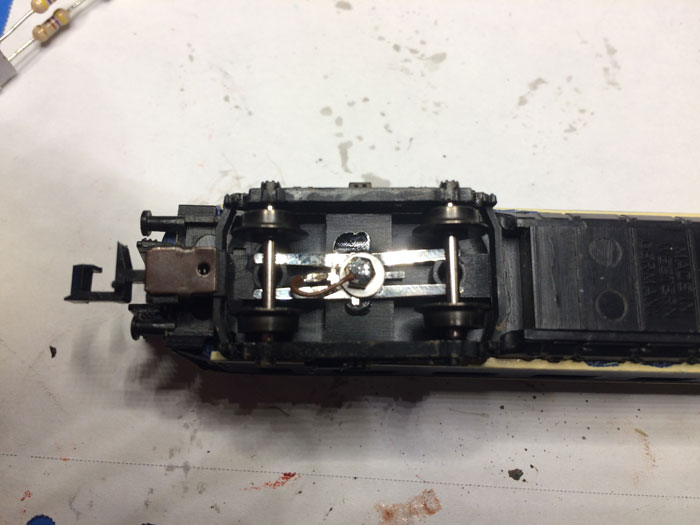

draadje van sleper naar M2 bout gesoldeerd

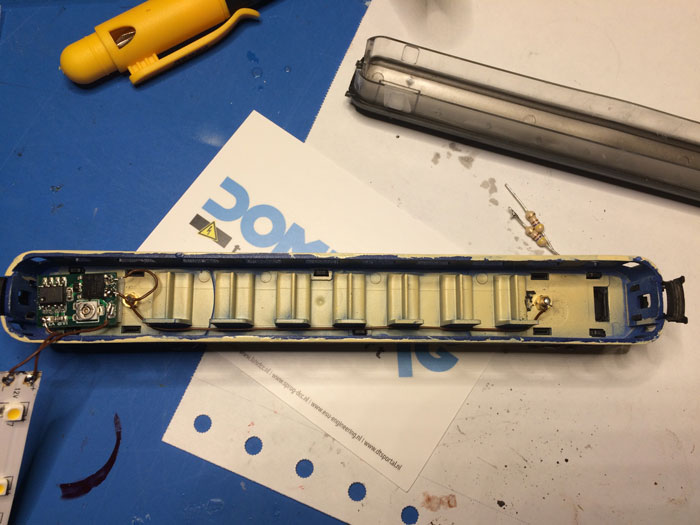

en aan de binnenkant


aan de VVP van DTS


met de eerder bestelde geleidende wiel-as setjes van http://www.modellbahn-radsatz.de/ en ledstrips van Ali is er nu licht in de plan D duisternis.
Nu nog een preiser die een krant leest:

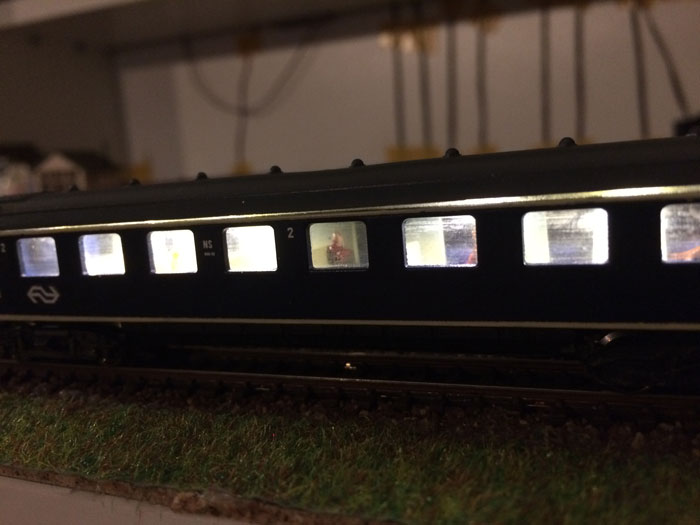

en licht!


met vriendelijke groeten,
Gerard
