Zojuist mijn (eerste) decoder inbouw van een decoder in een Nohab afgerond en het zou ook te mooi om waar te zijn, zijn als het in één keer lukte.

De lampjes branden wel en de loc maakt een zoemend geluid, maar rijdt niet.
Ik zie af en toe de motor een klein beetje draaien en soms rijdt ie een heel klein stukje, en dat is het dan ook.
Als ik het schroefje waarmee de printplaat aan de loc vast zit, helemaal vast draai, gebeurt er helemaal niks, haal ik de
schroef eruit, dan ontstaat bovenstaand probleem (massa?)
Het zoemend geluid hoor je constant.

Heeft iemand enig idee waar ik het zou moeten zoeken?

Oh ja, deze handleiding:
http://www.1zu160.net/digital/einbaubsp/mtx-nohab.php

[dentheo]

Heb je alle loodpads die nodig zijn goed "verwijderd" en doorgemeten ?
Kun je de decoder "uitlezen" ?

[garco]

Doorgemeten niet (weet nog niet hoe dat precies werkt, heb wel een multimeter )

Alle onderdelen die er volgens de handleiding af moesten verwijderd. Éen dingetje kreeg ik trouwens niet los, die lijkt me vastgeplakt. (staat iets met 5x5 op)

Uitlezen kan ik niet, want ik heb een multimaus.

[FidOo]

Die 5x5 moet er sowieso af. Of overbruggen met een stukje draad. Verder klinkt het naar contact problemen of iets. Is niet helemaal duidelijk te zeggen zo.

Even wat foto's maken van de inbouw en vooral de printplaat zegt een stuk meer.

[garco]

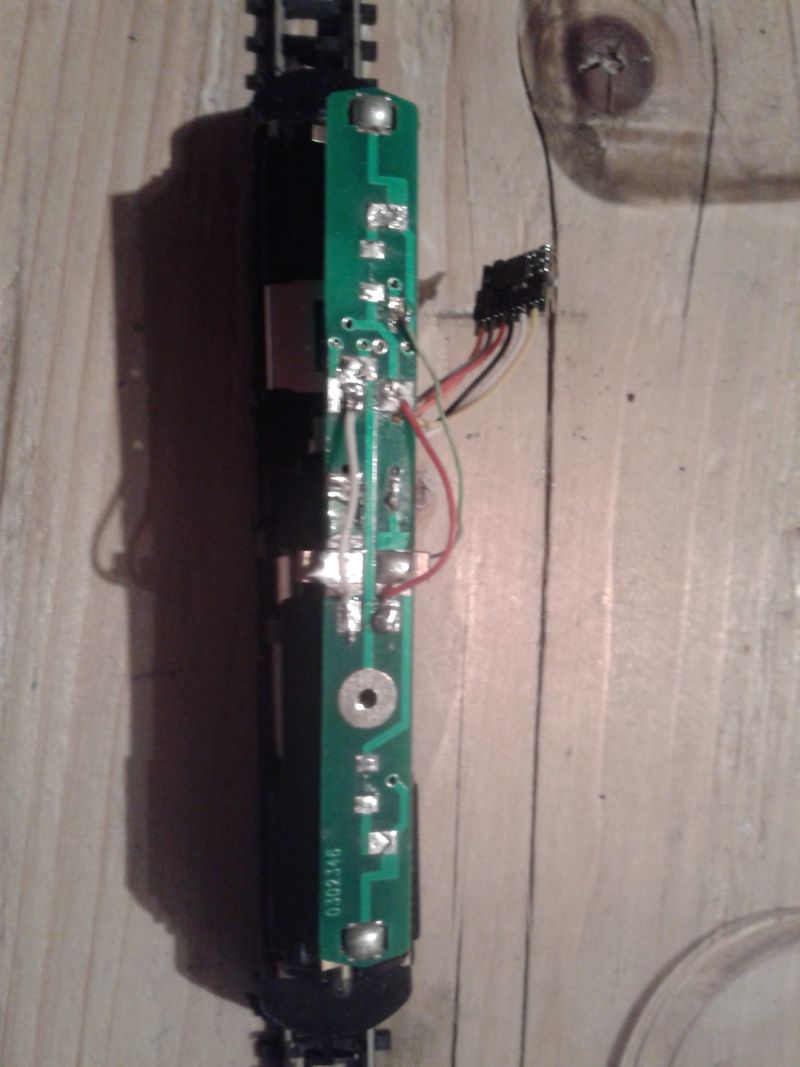

Onderaan zit de oranje draad van de decoder, bovenaan de gele (aan de achterkant)

[garco]

Ik snap wat je bedoelt met overbruggen, maar waarheen dan? Dat 5x5 ding lijkt nergens heen te gaan.
Op de foto zit ie onder de witte overbruggingsdraad.

[dentheo]

Doorgemeten niet (weet nog niet hoe dat precies werkt, heb wel een multimeter )

Kan die multimeter ook weerstand meten ? Of piepen als iets geleidend is ?

IN beide gevallen zou je kunnen controleren of het verwijderen van de soldeer goed gebeurd is.

[garco]

Weerstand zeker.
Het is een Voltcraft VC130-1

[garco]

Ah spoedcursusje multimeter wil wel eens helpen.
weerstand kan ik nu meten.

Tussen de zwarte en rode draad zit geleiding (dus 0.00 weerstand)
Ook tussen beide lichtpunten voor en achter.
Maar ook tussen rood en grijs.

Tussen grijs en oranje meet ik 33.0

Ben echt een newby met dit soort dingen, sorry...

[garco]

Iemand nog?
Alles weer losgehaald en helemaal doorgemeten, volgens mij klopt het allemaal.
Decoder weer vastgesoldeerd, maar nog steeds hetzelfde.

Moeten de lampjes nog geïsoleerd worden misschien?
Zodra ik de massa erop druk (de schroef aandraai dus), klinkt er een hoge piep en geeft multimaus kortsluiting aan.

[garco]

Witte en gele draad losgesoldeerd (van de verlichting), maar nog steeds hetzelfde.

Nu weet ik het echt niet meer...

[FidOo]

SOrry, even geen tijd gehad,

Maar tussen zwart en rood mag geen verbinding zijn!
Ook tussen zwart of rood en orange en grijs niet!

Lees gewoon heel goed de handleiding. En overtuig je zelf er van dat je het goed gedaan hebt .

Kijk ook eens hier, want je loopt heel moeilijk te doen terwijl er 6 aansluitpunten onder op de print zitten.

Klikerdeklik

[garco]

SOrry, even geen tijd gehad,

Geen probleem, ik post gewoon iedere bevinding in een apart berichtje

Maar tussen zwart en rood mag geen verbinding zijn!
Ook tussen zwart of rood en orange en grijs niet!

Dit is alleen als de decoder vast zit, maar je schijnt ook niet meer goed te kunnen meten toch als de decoder vastgesoldeerd zit?

Lees gewoon heel goed de handleiding. En overtuig je zelf er van dat je het goed gedaan hebt .

Kijk ook eens hier, want je loopt heel moeilijk te doen terwijl er 6 aansluitpunten onder op de print zitten.

Precies, dat dacht ik ook, 6 puntjes solderen en klaar (los van het loshalen van onderdelen)

Klikerdeklik

Ga vanavond wel weer eens prutsen, kan het zijn dat de decoder al opgeblazen is, zonder dat ik het gemerkt heb? OF moet hij altijd roken?
Beide lampjes doen het wel trouwens als ik alles aansluit, alleen rijden ho maar, alleen piepen...

[Maurits71]

Garco, roken , nee lijkt me niet, betekend dus dat er ergens kortsluiting zit

meten, schijnt is een vaag begrip. eerst meet je zonder decoder, daarna met. in beide gevallen moet je dus NIETS meten,

echter ik denk dat jou probleem in het aandraaien van die schroef zit, je geeft aan dat je dan kortsluiting krijg, ergens zit er dus nog een verbinding die contact maakt met je print plaatje

ik ken het model niet waarmee je bezig bent dus veel zinnigs kan ik niet zeggen

[garco]

Kan het met de verlichting te maken hebben?
De lampjes rusten op het chassis, en zitten met een lipje weer aan de printplaat (geel en witte draad uit decoder)

[FidOo]

Garco,

kun je deze punten nog eens doormeten:

Punten 1 in de foto, hier mag je geen weerstand meten (zwart en rood zijn je meetpennen)
En punten 2 in de foto, ook hier geen verbinding tussen de punten.

[garco]

OK bedankt alvast, ga ik vanavond even proberen!
Thanks voor het meedenken!

[Maurits71]

ik heb het al gezien. kijk even naar die dikke klodders soldeer welke je gebruik. die raken de massa stripbaan.

[Jan-Joost]

Misschien kan deze beschrijving je ook nog wat helpen; vind ik wel helder...

http://www.1zu160.net/digital/einbaubsp/mtx-nohab.php

Succes!

[garco]

Decoder maar weer losgemaakt vandaag.

Wit en geel erop. Geen reactie op de multimeter, dus goed.
Op de een of andere manier maken de zwarte en rode draad van de decoder via de printplaat contact, is dat nou goed of niet? (Weerstand 0.00)
De meting van 0.00 is alleen als ik de decoder vastsoldeer, anders niet.

De dikke klodders soldeer weggehaald, dat was het ook niet.

Ik ga het bijna opgeven en het laten doen door een professional

@joost van dijk:
Ik heb de punten doorgemeten, de onderste hebben 0.00 weerstand, de bovenste van de foto 0.03 (iets zegt me dat dat niet goed is?)

[FidOo]

Ja weerstand van 0 Is dus keiharde kortsluiting (je meet geen weerstand).

Dit betekend dus dat er kortsluiting zot tussen je stroomafname en je motor en je massa.

Waar de gele cirkels staan zie je dikke klodders soldeer. Haalt die eens volledig weg zodat het helemaal schoon Is. Controleer dan weer eens met je Multimeter of je nogsteeds kortsluiting meet

[garco]

Wederom bedankt voor je antwoord.
Soldeer weggehaald, maar het heeft niet geholpen.

Ik ga hem morgen eens helemaal laten doormeten door iemand die echt precies weet hoe zo'n multimeter werkt. Voor mij is dat allemaal nieuw.

[garco]

Update:

Na alles een voor een lossolderen, komen we er achter dat er kortsluiting in de decoder zelf zit.
Hoe kan dit gebeurd zijn?

De printplaat hebben we helemaal binnenstebuiten gekeerd en geconstateerd dat alles ok zit en goed aangesloten zit.
Er treed kortsluiting op als de zwarte en rode draai aangesloten zijn (plus en massa). Zelfs als we die op de rail aansluiten en verder niks, treed er kortsluiting op.

Zou ik hem zelf opgeblazen hebben (niks gemerkt) of iets anders? De verlichting doet het wel overigens.

[garco]

Martin heeft op de snuffelbeurs de decoder doorgemeten. Die was dus overleden.
Het duurde wel even voordat de nieuwe decoder het wel deed omdat de loc niet helemaal in orde was (vreemd voor een gloedjenieuwe loc, het wormtandwiel zat er helemaal scheef in en veroorzaakte kortsluiting, daarom is de decoder waarschijnlijk ook kapot gegaan).

Na inbouw en reparatie rijdt hij als een zonnetje digitaal!
Thanks nog Martin.
