3D/RM: NS Hot Hopper in N

[3dbuildr]

Zoals beloofd zou ik op dit forum foto's laten zien van de bouw van mijn Hot Hopper in N.

Hot Hoppers waren bij de NS in gebruik als verwarmingswagens. Er waren 6 Dg's die als verwarmingswagens werden gebruikt. Daarvoor kregen ze een stroomafnemer op het dak met de bedoeling getrokken treinstellen via de bovenleiding 's nachts (voor) te verwarmen. Ze waren terug te vinden op de stations: Haarlem, Heerlen, Hengelo, Maastricht, Rotterdam en Venlo. (bron http://www.locomotor.nl)

Als basis voor de Hot Hopper heb ik mijn 3D model van de stalen DG gebruikt die een aantal van jullie misschien al heeft gezien.

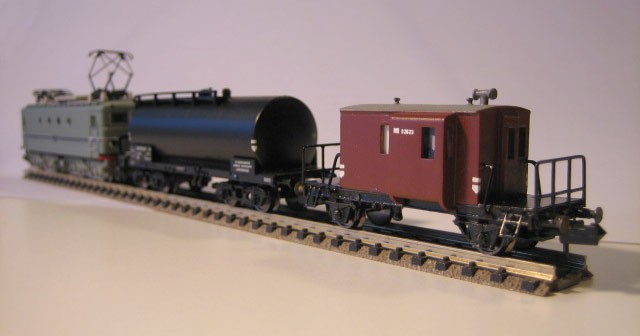

Dit is een door mij gebouwde versie van zo'n DG. Deze kap is bij Printapart in de VS geprint.


Ik zal in een aantal stappen laten zien, hoe ik van deze DG naar een echte Hot Hopper ben gekomen.

Groeten

Fred

[3dbuildr]

In Cocreator heb ik het 3D model van de DG aangepast naar dat van een Hot Hopper:


Bij VDM (die jullie misschien kennen van andere draadjes op dit forum) heb ik een printje besteld van mijn 3D model:

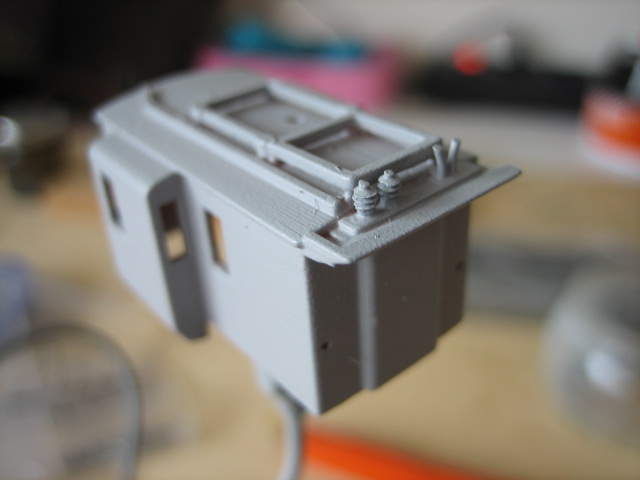

Op het dak zie je de kabelbanen en de steunen voor het frame waarop de pantograaf wordt bevestigd. De 2 gaatjes middenop het dak zijn voor de bevestiging van de pantograaf.
Rechts zie je 4 gaatjes, 2 voor de isolatoren en 2 voor de vonkenbrug. Toen ik hem had kon ik het natuurlijk niet laten om gelijk te proefpassen en de Hopper achter een voor-te-verwarmen rijtuig te hangen:


De pantograaf is van Kato en is fraai gedetailleerd met een dubbel schuitje en kan omhoog-omlaag.
Wordt vervolgd!

Fred

[3dbuildr]

Linksvoor: 2 isolatoren gemonteerd. Rechtsvoor: een vonkenbrugje gebogen van 2 stukjes koperdraad. Daarna de boel in de primer gezet...

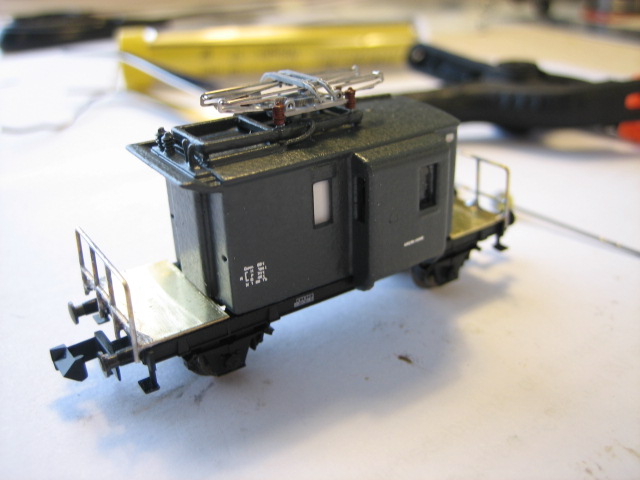

Donkergrijs gespoten in de vroege uitvoering, afwrijfdecals aangebracht en 4 waterdecals/waarschuwingsplaatjes met een rode bliksemschicht aangebracht. De kap zijdemat gespoten om de decals te beschermen. Daarna de pantograaf gemonteerd en een koperen kabel "gelegd" van de pantograaf naar de kabelbaan...


Raampjes gezet van doorzichtig sheetmateriaal en natuurlijk een ondoorzichtig raam voor het toilet... Gelijk weer proefpassen.


Al zeg ik het zelf, vanaf hier lijkt hij er echt op!
Het gaat maar door...
Fred

[Rob Fongers]

Ziet er imposant uit Frits!!

Fred natuurlijk

[Bouwe]

Ai Rob, dit is Fred.....

Mooi Fred!

mvg Bouwe

[3dbuildr]

@Bouwe, zo zie je wat een PB'tje kan doen, voor je het weet zie je elkaar op een ander forum
@Rob, geen probleem
Nog meer plaatjes...

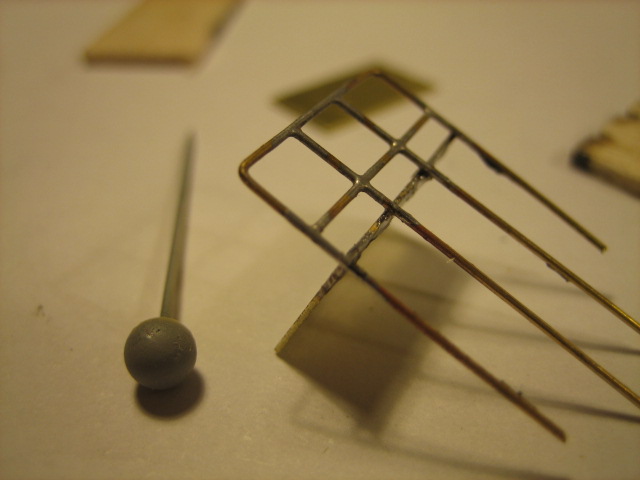

Bordesjes gesoldeerd van messingdraad 0,5mm doorsnee, elke handreling bestaat uit 6 kleine stukjes messingdraad aan elkaar gesoldeerd en daarna aan een stukje op maat gesneden messingstrip gesoldeerd. De kopspeld geeft een beetje een idee van de grootte.


De 2 bordesjes proefpassen op het onderstel met de kap, alles past perfect!


2 laddertjes (hergebruikt van de donorwagon) aan weerszijden vastsolderen aan het bordes


En dan weer voorzichtig schuren en primen


Klaar voor de volgende stap(pen)...

Fred

[Bouwe]

Zo Fred, je gaat lekker snel!

mvg Bouwe

[3dbuildr]

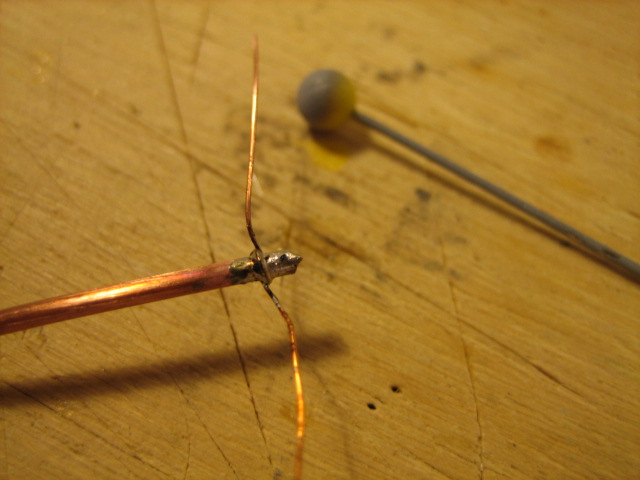

En zo maak je een toiletpijp voor een DG: Je neemt 1,5 mm2 koperdraad (schakeldraad) en soldeert daar een ringetje omheen van 0,25mm doorsnee koper wikkeldraad. Dat ringetje wordt dan de verdikking aan het einde van de stortpijp


Daarna knip je het koper bij het ringetje af en vijl je het koperdraadje vlak af (rechterkant), de andere kant (links) wordt scheef afgeknipt zodat ik hem gemakkelijker door de bodem van het donoronderstel heen kan "prikken"


Voila: 1 stortpijp

Fred

[Bouwe]

Zit ie er al onder Fred?

mvg Bouwe

[3dbuildr]

En zo zit de stortpijp gemonteerd (hij steekt naast het gewicht door de bodem)


Volgende stap is de 2 kabelbanen vanaf het dak naar de bordessen brengen, dus eerst de bordessen vastlijmen (opletten dat ik de koppeling niet vastlijm) en daarna de kap op zijn plek lijmen. In de kap heb ik eerst 2 gaatjes geboord vanwaar de 2 kabelbanen vertrekken naar de bordessen. Ze zien een beetje vreemd uit op de foto omdat ze scheef (moeten) lopen.


Straks op een overzichtsfoto zal het duidelijker zijn hoe ze lopen. wat opvalt is dat de stortpijp onder het geblindeerde raam zit, precies waar je hem zou verwachten!

Het gaat vooruit...

Fred

[Jos]

Fantastisch Fred, complimenten hoor!

Groetjes,
Jos

[3dbuildr]

Bedankt voor de complimenten!

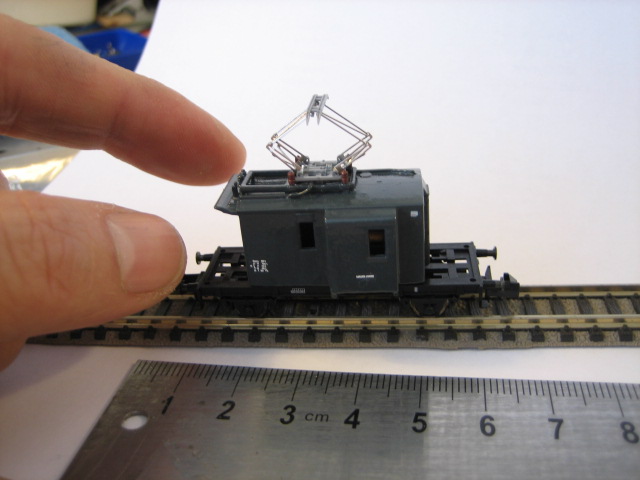

Zo ziet-ie eruit met de kabelbanen naar de bordessen in de verf... Op de kopse kant zie je nog 2 gaatjes waar de handgrepen in gemonteerd gaan worden.


Nou nog 4 handrelingen maken, ik buig 4 stukjes messingdraad 0,5mm diameter,


en teken met viltstift af waar ze opnieuw gebogen moeten worden waar ze tegen het onderstel aan bevestigd gaan worden. 2 links en 2 rechts op maat knippen:


en voila: 4 handgrepen gereed voor montage!
Monteren op de wagon met 2-componentenlijm, met een stukje hout als afstandhouder zorg ik ervoor dat ze alle 4 dezelfde afstand tot de kap hebben, en zizo...


Bijna alles klaar, de stortpijp en de handgrepen nog een likje verf

Fred

[Bouwe]

Wow Fred, jij bouwt sneller dan mij! Fraai plaatje is het al!

mvg Bouwe

[Chris83]

Ziet er zeker goed uit! Mooi weergegeven en duidelijke tekst erbij!

[3dbuildr]

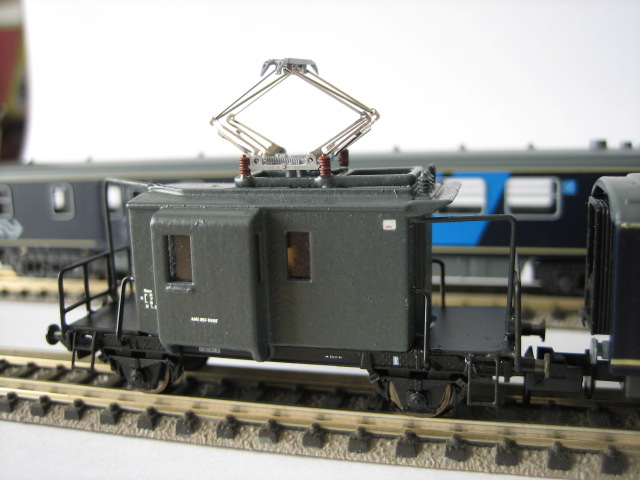

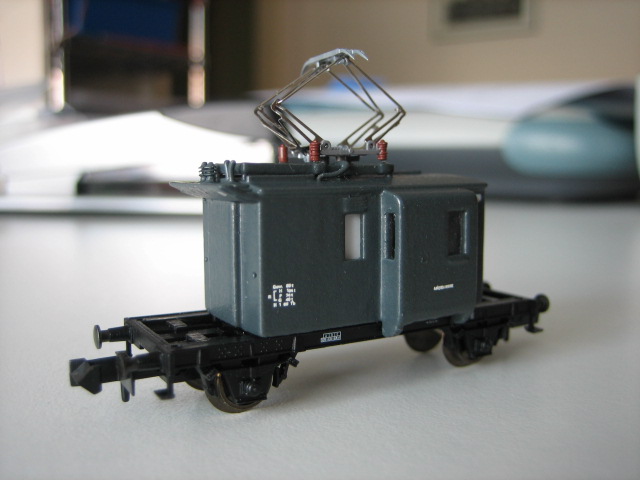

En dan, als "grande finale" foto's van het affe model in zijn natuurlijke omgeving: als voorverwarmingswagen van NS-rijtuigen:





Het is een heel leuk model om te bouwen, het materiaal van VDM laat zich gemakkelijk verwerken en ik vond het leuk om er op dit forum over te berichten, zo kon ik zelf nog eens door de verschillende stappen heen gaan en de bouw opnieuw beleven.
Ik ben al aan het nadenken wat de volgende zal zijn? De Blauwe uitvoering met vishaken en gele streep?
Als er vragen of opmerkingen zijn, laat het gerust weten!

Ps.: Ik ben ook van plan een soortgelijk bouwverslag van mijn eerdere DG en mijn 2400 op dit forum te plaatsen.
Groeten
Fred

[Bouwe]

Ik ben ook van plan een soortgelijk bouwverslag van mijn eerdere DG en mijn 2400 op dit forum te plaatsen.

Dat wordt smullen!

mvg Bouwe

[Jos]

Laat maar komen Fred!!

Groetjes,
Jos

[3dbuildr]

Ps.:

als er voldoende belangstelling is dan wil ik wel een aantal kitjes (met een HiRes 3D geprinte kap) samenstellen voor de enthousiastelingen om zelf ook een Hot Hopper in N te bouwen. Dus laat maar weten met een PBtje!


Met vriendelijke groet,

Fred

[The Railroader]

Erg mooi geworden en leuk topic om te lezen met de opbouw. Nu hopen dat het toilet niet gebruikt gaat worden Maar de stortpijp onder het toilet is een erg leuk detail.

[3dbuildr]

Shapeways heeft net 2 nieuwe materialen met veel betere detaillering (en die lijkt gelijk aan of beter dan de VDM of Printapart kwaliteit) uitgebracht:

"Frosted Detail & Frosted Ultra Detail - UV Curable Acrylic Plastic

Perfect for small high detailed models like miniatures, model trains, computer generated characters and alike due to the fine quality of the finish, thin walls of .5mm in Frosted Detail and 0.3mm in Frosted Ultra High Detail, in both settings we can achieve feature details of 0.1mm. The material is quite strong, slightly flexible and heat resistant up to 80/176 degrees C/F. "
http://www.shapeways.com/materials/frosted_detail

De plaatjes op hun website zien er erg goed uit! Ik heb al mijn modellen, de DG, de Hot Hopper en de 2400 nu beschikbaar gemaakt in dit materiaal. Ik zal kijken dat ik de energiewagen op tijd klaar heb om hem ook in deze materialen te bestellen.

Vol verwachting!

Fred
