de GEINBAAN concept TWEE

[janiegein]

Hoi Ben en alle anderen,

zo jammer dat het werk van twee dagen draadjes solderen zo goed als helemaal voor niets is geweest.

driekwart van het paneel werkt op de plaats waar die moet komen niet of alleen voor een beetje.

blijkt dat ik bijna alles opnieuw mag doen omdat ik zo dom ben geweest om geen rekening te houden met gelijk en of wisselstroom.

zo werk de wissel uiteraard niet op gelijkstroom terwijl de seinlampen dat wel vragen.

de relais werken wel op gelijk stroom maar niet op wisselstroom

dus in mijn denkwereld heb ik behoorlijke fouten gemaakt dus jammer maar overnieuw

moet ook het testen maar met twee soorten stroom uitvoeren dan kom ik mezelf vanzelf tegen.

dus allemaal weer in de geduld stand.

wordt vervolgt.

[Bjor]

Hoi Jan,

Gelukkig is het rotweer dus kun je net zo goed gaan solderen. Toch?

Ben

[janiegein]

ja maar betekend ook dat ik mijn schema helemaal opnieuw mag maken.

ook zo,n lekkere klus waar ik bijna niets van snap.

bijkomend probleem is dat die wirwar plank ook los ligt dus er kan ook niets rijden.

dus ik moet wel en tekentechnisch en soldeertechnisch aan de bak.

kijken waar het schip nu weer strand. en ja het weer werkt mee

het kan tenslotte vriezen of dooien. typisch Nederland

[BenQ]

Gelukkig vriest het in vrieskist, dus zometeen een lekker ijsje nemen.

[janiegein]

hallo allemaal,

het was even ( dagen dus ) zoeken maar heb probleem gevonden en het geheel werkt zoals uitgedacht.

tussen door ook tweede oogbehandeling gehad dus dat is ook weer achter de rug.
controle over vier maanden.

nu nog even wachten op wat verkoeling op de hobbykamer en dan gaan we het er onder bouwen en compleet aansluiten.

daarna video met werkend geheel.

wordt vervolgt.

[janiegein]

hallo allemaal,
nadat het pendelgebeuren eerst weer werkte zoals was uitgedacht kwamen er toch weer wat storingen voorbij die opgelost moesten worden.

tijdens die reparatie/vervangingswerkzaamheden bedacht ik mij dat het wel leuk zou zijn om op de startpunten van de drie trams aldaar geluiden van vertrekkende trams te laten horen en dan nog het liefst met drie verschillende geluiden.
ben in eerste instantie daarvoor aan het experimenteren met een simpele deurbel die een bescheiden ringetje als beltoon produceert op moment van vertrekken en dat op zich klinkt niet verkeerd.
in later stadium wil ik dit gaan maken met een geluidsmodule van Martin Domburg die een module levert die redelijk goed aan mijn verwachtingspatroon voldoet.moet alleen nog iets bedenken hoe ik de bijgeleverde speakers moet wegwerken want die dingen hebben een geschatte doorsnede van zo,n 6,5 cm. dus dat is niet zo 1 2 3 makkelijk uit het zicht te werken.
enige nadeel zal zijn dat de trams onderling geen verschillende geluiden zullen hebben maar alleen op de plaats van vertrek een verschil in geluid hebben.
of dit uiteindelijk nadelig werkt voor het gehoor weet ik nog niet.

ook ben ik nog bezig met het plaatsen en aansluiten van de seinpalen en dat wil op zich ook niet vlotten.

het pendelgebeuren op zich loopt nu weer zoals ik graag zou zien dus dat gaat wel goed maar zoals gezegd ben ik nog bezig met allerhande zaken rondom de pendelbaan dus veel nieuwe plaatjes kan ik nog niet laten zien.

maar zoals beloofd komen die binnenkort met of zonder bijbehorend filmpje.

wordt vervolgt.

[janiegein]

heb het pendelgebeuren toch weer wat veranderd omdat de trams toch bleven hangen cq gingen zigzaggen op de laatste Arnold wissel en die heb ik ook verwisseld voor een Fleischmann.
bij gebrek aan een gewone linkse hiervoor een gebogen genomen en daar lopen de trams probleemloos overheen.

tevens heb ik de andere wissel de omzetter verwijderd en middels het aanbrengen van de draadbruggen volledig operationeel en hem vast in de rechtuit stand gezet zodat de binnenkomende tram wissel open rijd en terug gewoon rechtdoor kan.

zie laatste filmpje waarbij aangetekend dat trams bewust wat harder rijden om filnpje niet te lang te laten duren.

https://youtu.be/neTCTNOhaOc

wordt vervolgt.

[janiegein]

hallo allemaal,

eindelijk tijd gemaakt om achter station Nieuwestad de zooi eens op te ruimen.
buiten het feit dat het beslist eens noodzakelijk werd wat orde in de troep te maken had het ook zo zijn voordelen.
zo vond ik buiten een zestal 1 mm boortjes en handvol raillasjes en div kleine treinonderdelen terug.

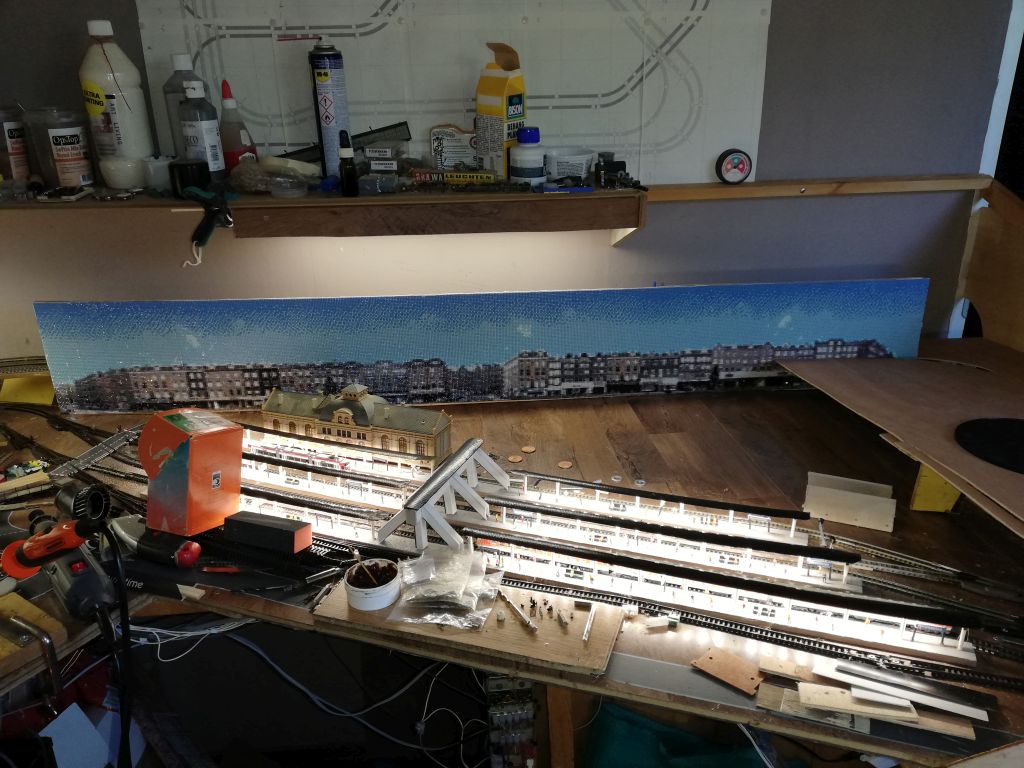

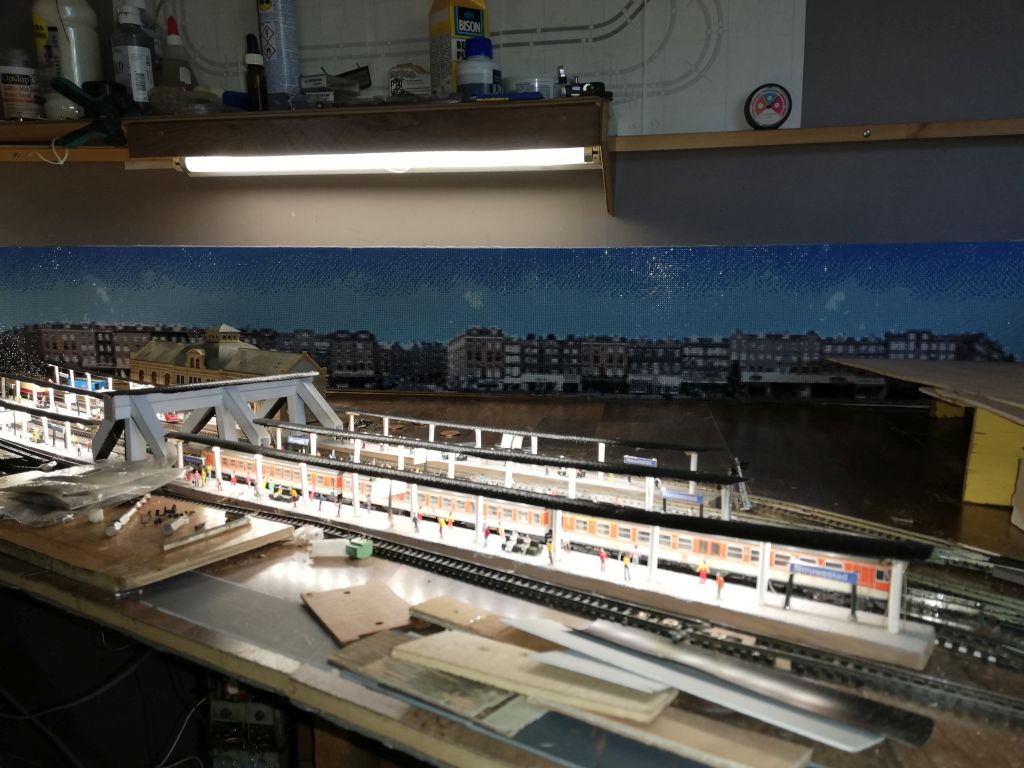

heb in de afgelopen tijd ook mijn zelfgemaakte stads achterwand op een plaat geplakt en deze voor proef opgesteld.
al snel zag ik dat deze te breed is en moet hem aan weerszijden inkorten.



links staat hij te kort langs de rails zodat daar een trein niet fatsoenlijk langs kan en rechts staat ie op het daar liggende bochtdeel.

rechts is een verhoogd gedeelte te zien welke ik wil gaan inrichten als stadsdeel.



ook wil ik nog in de achterwand een soort looplicht maken op de hoogte net boven de winkels.

tevens is duidelijk zichtbaar dat ik de muur achter de wand moet voorzien van wolken behang om een zo echt mogelijke overgang van bovenzijde plaat naar muur te creëren.

op de vrijgekomen ruimte achter het station moet een busstation worden ontworpen.

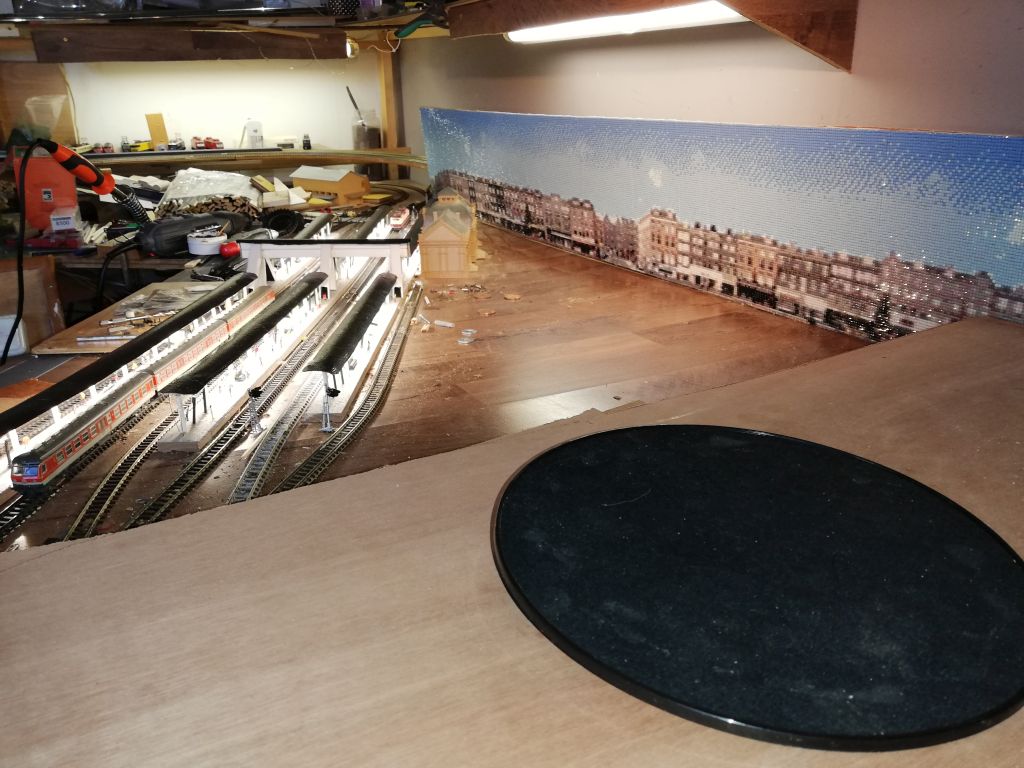

op deze foto hieronder die vanaf de rechterzijde is genomen is deze ruimte te zien.
het zwarte ronde ding wat zichtbaar is blijft nog even een verrassing.



dus voorlopig heb ik weer genoeg onder handen en zijn jullie weer even bij.

hopelijk heb ik binnenkort mijn geluidsmodules binnen zodat ik ook de tram en de treinen op de stations van geluid voorzien.
maar dat is weer voor later.

wordt vervolgt.

[Bjor]

zo vond ik buiten een zestal 1 mm boortjes en handvol raillasjes en div kleine treinonderdelen terug.

Een prachtige plek voor een busstation, Jan. Wordt dat ook uitgerust met jouw onvolprezen kettingaandrijving? Want ik neem aan dat jouw bussen ook gaan rijden

Ben

[janiegein]

Nee Ben.
Daar wordt alleen statisch gerederneerd en uitgewerkt wat nog genoeg arbeidsintensief werk inhoud.

[Bjor]

Ach, met of zonder beweging; we gaan vast weer een heleboel creatieve vondsten zien.
Ik ben benieuwd!

En dat ronde object: een draaischijf? Een rotonde? Een basis voor een gashouder? Ik pieker me suf

Ben

[janiegein]

Haha afwachten maar.
Wordt in ieder geval weer iets wat NIEMAND heeft.

[BenQ]

Ik denk dat daar de luidspreker voor de geluidsdecoder in moet komen.

[janiegein]

Dat zou dan formaat booster moeten worden.

Maar nee sorry.

Lijkt zo wel draadje raad mijn plaatje.

[janiegein]

Halo allemaal,

ondanks dat mijn handen niet willen doen zoals ik zou willen dat ze het doen ( reuma klachten met dank aan de herfst ) toch voor elkaar gekregen om wolkenbehang langs de wand achter station Nieuwestad te plakken.

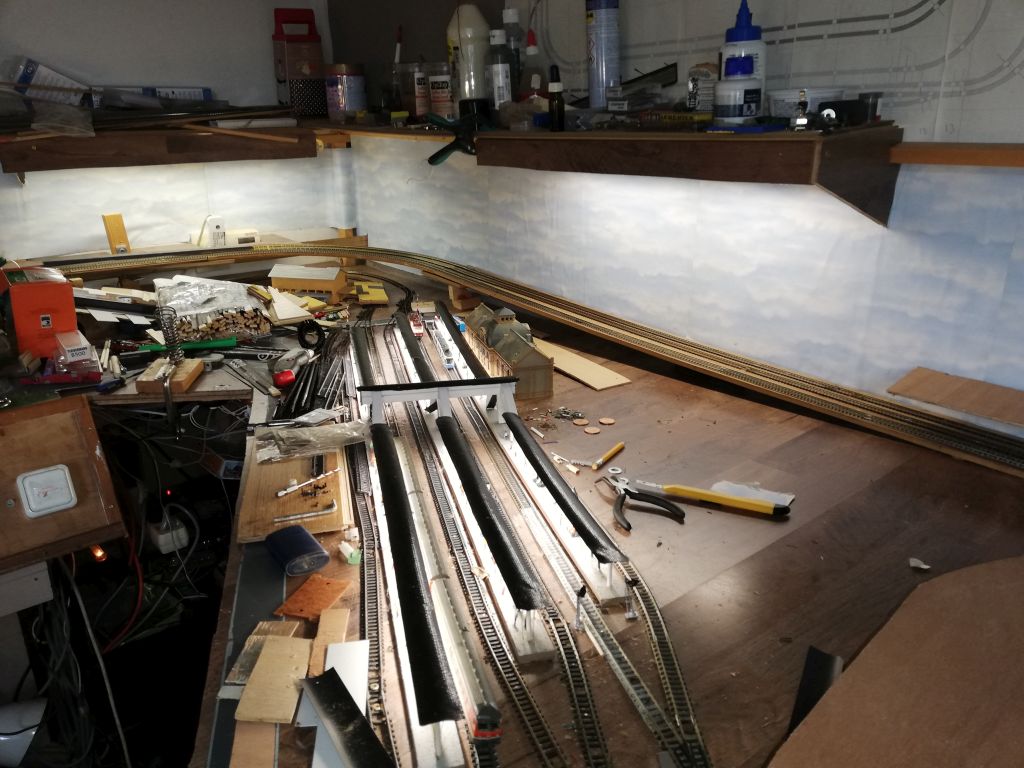

het linkerdeel;



het rechterdeel;



dit moest eerst gebeuren want in later stadium kan ik hier niet meer bij.

wordt vervolgt.

[janiegein]

vorig jaar had onze supermarkt dit ding in onderstaande video op de toonbank staan.

toen ik dat ding een paar dagen had zien staan kreeg ik een idee.

de baas van de supermarkt gevraagd of ik dat ding na einde van de bedoelde reclametijd mocht hebben en daar was geen bezwaar tegen.

dit ding dus, kort filmpje.

https://youtu.be/aUQVoVIIb-8

wat ik hier uiteindelijk mee wil gaan doen komt binnen afzienbare tijd tot jullie, dus effe geduld.

wordt vervolgt.

[janiegein]

hallo allemaal,

de in bovenstaand verhaal aangekaarte zwarte schijf heeft zijn bestemming gekregen.

schaalverhouding klopt voor geen meter maar zou niet weten hoe dit op te lossen om dit zover te verkleinen dat het leesbaar blijft.

het is voor mij een stille donatie aan het forum EN aan aan onze hoofdsponsor.

hoe ik e.e.a. in later stadium ga verwerken in de afwerking van deze hoek weet ik nog niet maar zal ongetwijfeld weer gebeuren op een wijze die ik bouwende weer voor een mooie oplossing kom.

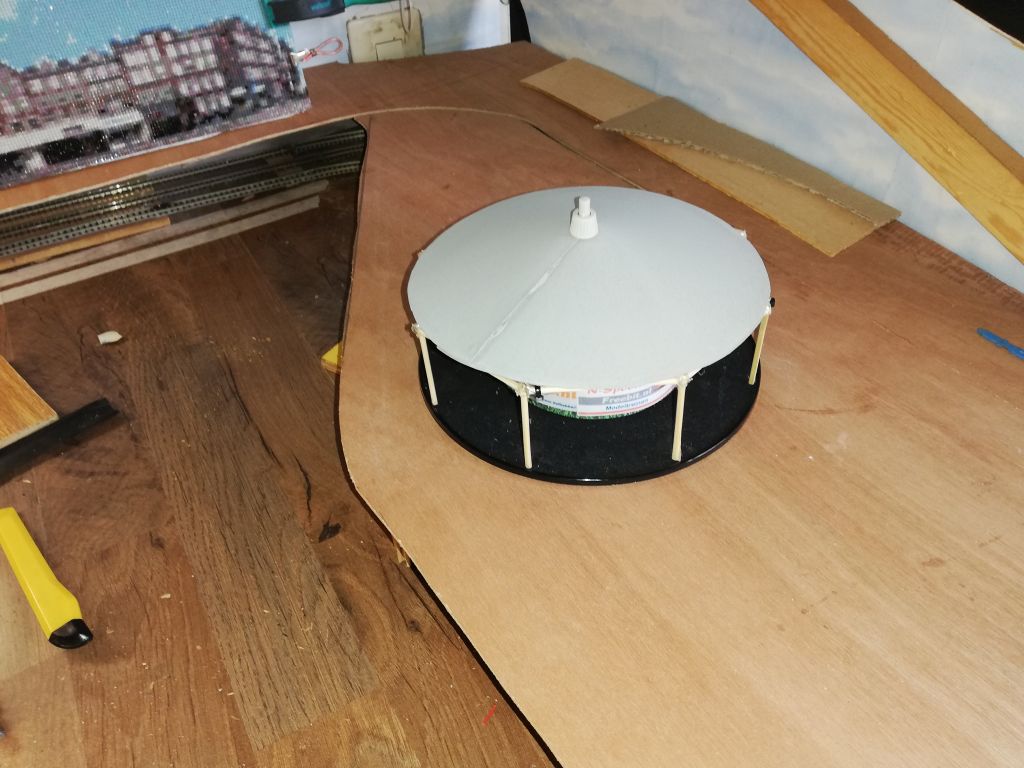

de schijf;



voorzien van een bakje waar rolmops in heeft gezeten.

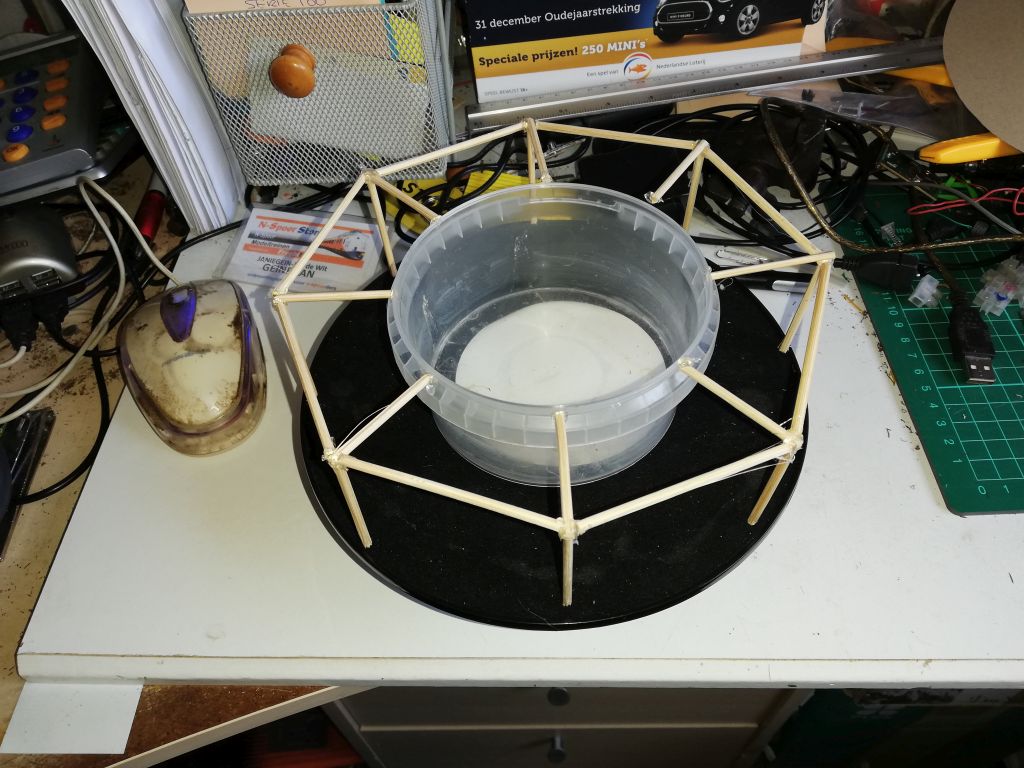

aan dit bakje met Satéprikkers een soort ombouw gemaakt.



in het bakje batterijhouder en lampjes aan ombouw gemaakt.

een deksel met daarin aan/uit schakelaar.



van dit geheel een filmpje;

https://youtu.be/X5Iuur00rCA

ik hoor wel wat jullie ervan vinden.

wordt vervolgd met volgende elektronisch project

[Bjor]

Jan,

Je hebt jezelf weer eens overtroffen! Ontzettend creatief. Ik hoop dat H@ns meeleest; een mooie reclame voor zijn zaak

Ben

[spoor65]

Geniaal.

[janiegein]

hoi,

ik had eigenlijk heel iets anders in gedachten.

op de schijf die ik dan eigenlijk dieper verzonken in de plaat waar hij nu op ligt de rand een uitbeelding van een autoweg willen maken en dan halverwege een muur of berg o.i.d. over de schijf met twee doorgangen met op de weg 1 of twee auto,s die middels de draaischijf de auto,s lieten komen en gaan.

praktijk bleek dat dit op deze plaats niet te realiseren was en dus moest ik wat anders creëren en dat is dit dus geworden.

maar of dit nu geniaal is dat weet ik niet, creatief ja daar kan ik me wel in vinden maar zie dit wel als bemoedigend compliment.

[janiegein]

Hallo allemaal,

nieuwe uitdaging is net binnengekomen met tante post.

hoe dit werkt en of ik dit aan het werken krijg nog geen idee.

zit geen verdere beschrijving bij dus dat wordt heerlijk uitzoeken met mijn welbekende leken verstand en dus des te knapper als dit gaat lukken

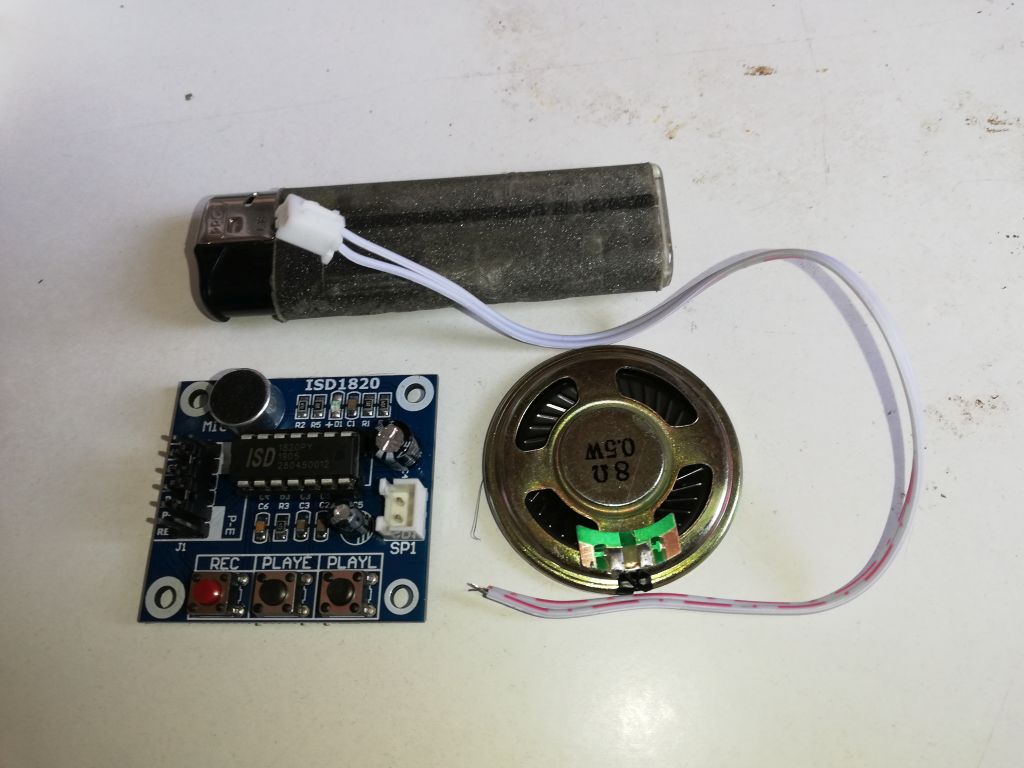

wat hier op de foto staat is dus net iets kleiner dan een aansteker en kost ook geen drol namelijkl maar € 1,12 per stuk en heb er 10.



bedoeling is dat ik op drie plaatsen een belsignaal bij vertrek van een tram wil laten klinken en op drie plaatsen vertreksignalen van treinen die weggaan bij de stations en hetzelfde geld voor spoorwegovergang geluid bij sluiten van de bomen.

dus wie zich geroepen voelt om hierover wat zinnigs of leerzaams te zeggen heeft laat je beslist niet tegenhouden

[maarten]

Dat is een leuke prijs voor zo'n module. Speaker aansluiten is een eitje, draadjes solderen aan de contactpuntje van het speakertje, stekker op het printje en klaar. De pinnen links zijn veel interessanter. Heb je daar een betere (detail)foto van? Als ik moest gokken zou ik zeggen dat daar de voeding op moet en dat je daarmee ook de knoppen kunt 'aansturen' door ze met elkaar kunt verbinden met een externe schakelaar of relais.

[janiegein]

Dat zal ik morgen(zondag) even doen.
Heb nu huis met volk en die blijven nog even dus komt vandaag niets meer van.
Maar dit ding is uitgerust met drie drukknoppen.
Achterop zijn vier pinnen zichtbaar.
Neem aan als ik twee van die pinnen middels een reedcontact verbind ik hetzelfde effect krijg als dat ik de drukknop gebruik als je begrijpt wat ik bedoel.
Zal achterkant ook op foto zetten.

[janiegein]

Maarten,

zoals gevraagd

je vroeg om gedetailleerde foto aansluitpennen.

volgens mij linkse twee voor + en - 5 volts voeding. pin 1+2
van links naar rechts staat er bij die zes pinnen;
pin 1; VCC
pin 2; GND
pin 3; FT
pin 4; P-L
pin 5; P-E
pin 6; REC

het zou dus zo maar kunnen dat P-E de aansluiting voor mijn reed contact zou kunnen zijn.



de achterzijde van de print;



met aan de onderzijde de pinnen van de schakelaars.

vond op internet ook instructie filmpje in het Frans maar die gaat alleen over aansluiten speaker en voeding.

https://youtu.be/nWZpmhTI0-I

maar ik vind dat voor die prijs het experimenteren de moeite waard is.

[maarten]

Zeker Jan! Echt een koopje voor dat geld.
