VolkerRail Kirow KRC 1200 - Obelix

[Ipharra]

Hoi Ad,

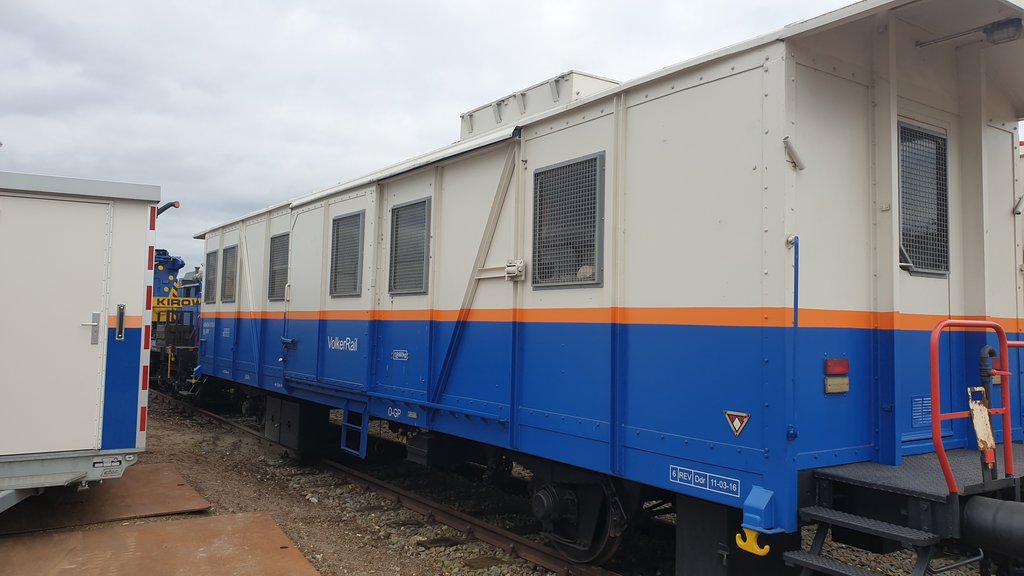

Zover was ik nog niet gekomen, jammer dat via die weg nier meer aan info te komen is of dat iemand weet waar de tekeningen zijn gebleven. Kan je alleen helpen aan het nummer van de tekening in het Utrechts Archief van de GBs serie 30500-30899 die als basis heeft gediend voor jouw verblijfswagen. Deze moet je helaas ophalen in Utrecht, misschien er een mailtje aan wagen of ze hem voor je willen kopiëren en opsturen. Het is tekening nummer 4348 en tekening 4349 met de beschildering en opschriften. Misschien heb je hier iets aan als basis voor jouw model.

[Krab]

Hoi Ad ,
vond wat info van die wagon bij http://www.kleinspoor.nl/volkerrail-gbs.html
Misschien dat je daar wat meer info kunt krijgen
De fima Janssen daar is niets meer van zelf de gebouwen zijn jaren gelden afgebroken en verwijderd.
De kleine sproeiwagen is daar ook gemaakt die op mijn pagina staat achter de sik .


mvg Sjaak

[Ipharra]

Hoi Ad,

Ben de laatste dagen ook regelmatig aan het zoeken in het Utrechts Archief voor de aanstaande bouw van de baanwachterswoning, kwam daar nog tekeningen met archief nummer 4099 en 4100 tegen uit 1977 met het ontwerp van een hefbordeswagen. Helaas is de tekening niet via internet te bekijken en ook in de omschrijving wordt niets vermeld om welke wagens dit gaat. Rond die tijd gingen er wel een hoop goederenwagens aan de kant, werden verkocht of omgebouwd. Misschien een mailtje naar het UA om nadere info over deze tekeningen. Ik heb echt geen idee wanneer de door jouw bedoelde hefbordeswagen is gebouwd. Ben al aan het zoeken geweest, dacht dat ik daar ergens in een boek info over had, tot nu toe niets kunnen vinden, misschien dat Wilco je daar wat verder in kan helpen.

[Ad_M]

Iedereen die heeft bijgedragen alvast mijn hartelijke dank

Mails zijn verstuurd en het is nu dus afwachten tot er antwoord komt of dat de boel open mag
Zal er toch niet aan ontkomen op en neer te moeten rijden en de heren bij Volker weer te gaan bezoeken, hopen dat de kraan weer eens op Dord "geparkeerd" staat
Wil echt nu eerst iets kunnen aanbieden aan hun voor ik weer komt aankloppen...



Ik ben er nog niet aan toe om deze GBs te tekenen, maar ook dit voorwerk is best leuk om te doen, zo kom je nog iets te weten over wat je namaakt
Als je toch wat tegenkomt aan info en je wilt het delen, post / pb gerust
Ik waardeer echt elk gebaar of moeite

Dit weekeinde weer dapper verder aan de evenaar wagon

Mvg,
Ad

[Ad_M]

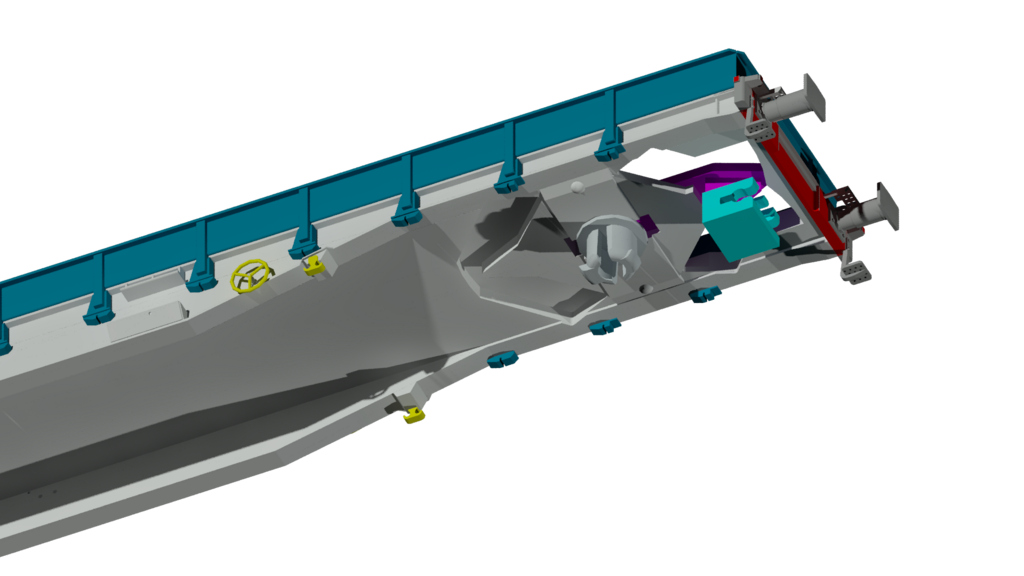

Zo, deze hoofdpijn is ook weer over, het kortkoppelmechanisme:



Het is toch altijd weer een uitdaging om dit op de juiste manier er in te krijgen qua nem en maten van het model, ben er achter gekomen dat vooral Martix erg een handje heeft van smokkelen tegen nem355 (koppelingsschacht), Flm doet dat toch netter heb ik ontdekt (ik gebruik div. platte wagens hiervoor als referentie)
Vraag me momenteel ook af of ik het model zwaar genoeg kan krijgen of dat ik er gewicht erin toe moet voegen?
Zal zeker nog wat moeten finetunen als de proefprint er is, maar dat zijn zorgen voor morgen

Zit er nu aan te denken dat het dek tevens de afsluitplaat voor het kortkoppelmechanisme wordt, en ik kwam er achter dat er blijkbaar in het midden van deze wagon een verdiepte "kuil" zit (extra uitdaging bij het printen)
Misschien voor een ander type evenaar, Volker lijkt een ander type dan Kirow standaard mee levert te gebruiken?
Deze kuil / uitdieping lijkt een beetje obsolete geworden?

De evenaar en andere accessoires gaan voor mij een apart project / fase aan het eind worden
Ik heb 0 maten hiervan en ik wil alle wagons eerst af hebben

Heb tevens nog wat gevonden wat gebruikt kan worden als hijsdraad voor Obelix en op schaal is
Alles wat ik tot nu toe had gevonden was te zwak of verging na x tijd



Het draad is 0,02mm "dik" en bere sterk (het is er in 3 maten en dit is de middelste)
Wordt ook gebruikt voor tuigage bij dubbeldekker vliegtuigen, en antennedraad tuig voor schepen
Misschien ook leuk voor anderen die telegraaf palen willen bedraden of lading willen vastzetten ofzo, zonder kabels te hebben zou dik als lantarenpalen?

Nu focussen op het binnen dek van deze wagon, het aankleden en uitzoeken waar de traneplaat zit en hoe ze precies de roosters hebben geplaatst
Hoop zo veel mogelijk getrouw te blijven aan het voorbeeld

Mvg,
Ad

[Ad_M]

Aloha allemaal,

Hopelijk heeft iedereen een redelijk weekeinde gehad?
En gaat de gezondheid hier en daar wat beter, of is het uit te houden bij een paar van onze forumleden?
Fijn om zoveel lezers voorbij te zien komen

Ik ben zo ver om de eerste test print te gaan uitproberen, overal in het dek zitten de roosters in het dek en enkel traneplaat waar ik het kon ontdekken op de detailfoto's o.a. in het verlaagde deel
En ik heb een manier gevonden om de dekplaten zo te maken dat je ook later nog bij het kortkoppelmechanisme kan komen, hopen dat het ook werkt :



Aankomende dagen alles in de supports hijsen, wat heb ik daar een heken aan... , en dan 30+ uur hopen dat het goed gaat met printen op 0,01mm
We gaan het zien met elkaar, ik laat het weten als het wat is

Mvg,
Ad

[BenQ]

Niet te veel tranen op de traneplaat laten vallen gaan ze van roesten.
Het ziet er weer mooi uit.

[Ad_M]

Niet te veel tranen op de traneplaat laten vallen gaan ze van roesten.
Het ziet er weer mooi uit.

Hehehe, die tranen komen vanzelf wel als het af is, nog maar een wagon over hierna!!!!
Lekker realistisch een beetje roest hier en daar, staat wel denk ik Ben

Mvg,
Ad

[BenQ]

Dat denk ik ook, als je lang bezig bent, dan is het elke keer weer spannend.

[Krab]

Fijn om zoveel lezers voorbij te zien komen

Als je net als ik bijna niets kun doen is het fijn hier te lezen bij jou Obelix kraan .


mvg ~Sjaak

[bisschop]

Hoi,

De ballastwagen begint ook vorm te krijgen.
Volkerrail ballastwagen
Op naar het volgende de kraan weer een stapje verder afmaken.

Groetjes,
Rob

[FidOo]

Dat zit er ook al heel fatsoenlijk uit. Maar ligt het aan mij of is de wagen links en rechts naar boven gebogen cq, krom?

[Ad_M]

Dank Joost,

Klopt wat je hier zegt, dit model is hier extreem gevoelig voor vanwege een dragend dek van maar.....1mm dik...

Hierop heb ik geprobeerd met het kortkoppelingshuis een constructie benedendeks te maken om het model meer stijfheid te geven en tegendruk

Ik heb / denk er ook wat tegen gevonden, met de huidige Elegoo resin, deze zo lang mogelijk laten uitharden in de supports
Waardoor het geheel harder / stijver wordt, dit neem ik mee aan ervaring voor verdere ontwikkeling van dit model
En ben nu met Phrozen 4k resin bezig en het lijkt er op dat deze resin hier minder tot geen last van heeft, maar ik moet dat nog zien na een aantal weken / maanden
Daarvoor hebben we prototypes, dit is een van de "eerste" die door basis keuring kwam

Deze wagen gaat vanaf nu alleen door de Phrozen sonic mini 4k geprint worden, vanwege de vele details en de verwachte voordelen
Maar zo "af" met decals, wielen, kortkoppeling, hout en verf blijft het een geslaagd model toch?

Mvg,
Ad

[FidOo]

Ha Ad, ja zeker is ook deze wagon heel geslaagd! Laat daar geen misverstand over zijn, ik maak een diepe buiging voor je om dit zo voor elkaar te kunnen krijgen. Ik vroeg me alleen af of dat het daadwerkelijk krom was of dat de foto eventueel vertekende.
Overigens zullen de echte wagens ook wel enige vorm van doorbuigen kennen, dus misschien is het juist realistisch zo

[Ipharra]

Hoi Ad,

Ziet er zo al goed uit, en wetende wat de Mini 4k kan wordt de definitieve versie schitterend. Ik zelf heb voor mij ook uitgevogeld dat het beter is om een print zo lang mogelijk op de supports te laten zitten. Om goed uit te harden zet ik ze soms wel een dag onder de UV lamp, maar dan is hij wel goed uitgehard.

[Ad_M]

Guus/ Joost en lezers,

Dank, het gaat zeker goed komen
Ik ben er uit qua settings voor de 4K print, dit gaat het worden (zwart de Elegoo mars 2K versie, Grijs de Mini 4K)





Krijg je meteen een indruk van het detail verschil, wat op de Mars al zeker behoorlijk te noemen is op deze schaal



Dus het wordt de 3 seconden versie, beetje geven en nemen voor het dek (de opening is ook hier meer dan genoeg aanwezig t.o.v. de Mars waar deze gesloten is maar de ketting al heel goed zichtbaar is )
De onderbouw komt hier nu het beste tot zijn recht, nu de boel fysiek opbouwen en kijken of ik hier nog verrassingen krijg

Mvg,
Ad

[Peter]

gaafAd! Wat een detail!

En stuk sneller printen ook, ook erg fijn.

Dat wordt sparen voor een 4k 3d printer hier

Grtz.
Peter

[Krab]

Is wel in scherp detail Ad.


mvg Sjaak

[Ad_M]

Het is weer een tijdje stil hier, maar er wordt achter de schermen hard gerommeld

Rob is bezig de Obelix voor Volker af te krijgen, en ik ben hier hard bezig de eerste 11 gereed te krijgen om naar Bisschop te krijgen
Dat is knippen boren en tappen en herprinten waar e boel mijn keuring niet door komt

Kwam er eigenlijk achter dat ik er nog geen voor mijzelf had gemaakt, dus ook mijzelf maar eens "verwend"





Moet alleen nog de beugel achter het gewicht nog buigen en solderen (0,3 en 0,2 mm, weer extra voor de detailfreaks)



Nog de handgreep van 0,2 mm nieuwzilver op de twee witte puntjes / gaatjes monteren (alleen voor de doorgedraaide detail freaks)
Wordt trouwens hoog tijd voor een groter fotodijkje te maken

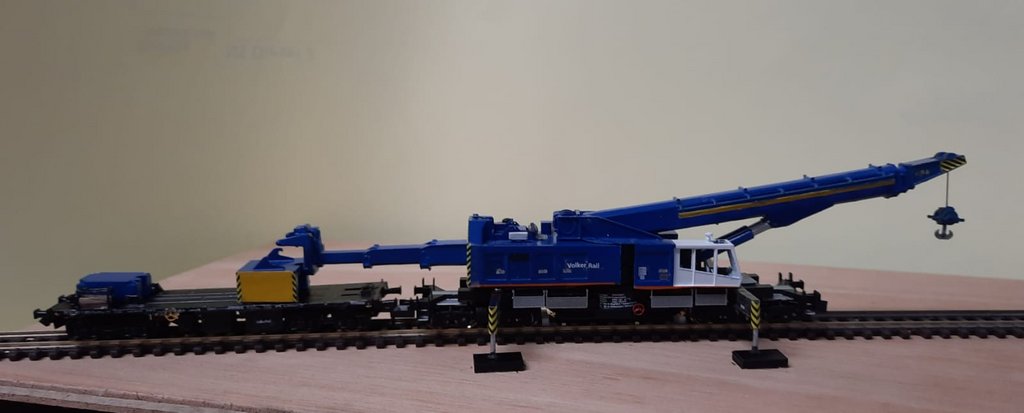

Ondertussen is Rob ook klaar met het prototype



De roosters aan de zijkanten en op het achterdek zitten er ook op, dus dit model is echt compleet
Decals zitten op beide modellen
Wie nu nog durft te zeggen dat N geen details kan hebben, mag dit wel eens gaan uitleggen aan mij wat ie nu bedoeld
Als Volker zijn model heeft dan gaan die 11 richting Bisschop en ga ik door met de evenaarswagen printen en de verblijfswagen tekenen

Mvg,
Ad

[Panzer-Shop]

Dat word een behoorlijke printklus! Leuk! Succes! Hij ziet er werkelijk prachtig uit.

[Ipharra]

Zo dat worden overuren voor de printer, ziet er geweldig uit het eindresultaat. Moet zeggen dat deze topic ook een grote inspiratiebron is geweest voor mij om ook zelf te gaan printen.

[Krab]

Hij is mooi Ad
wat een details laat je zien , het is een uniek project van je .
Ben zelf nu met de kleine onderdelen van je bezig ,elke dag een beetje maar het gaat vooruit

mvg Sjaak

[Ad_M]

Ben zelf nu met de kleine onderdelen van je bezig ,elke dag een beetje maar het gaat vooruit

mvg Sjaak

Ik kijk heel erg uit naar je updates hiervan Sjaak, fijn dat je tijd hiervoor hebt
Lijkt mij er gaaf om te zien op je baan

Mvg,
Ad

[Nico Essers]

Geweldig Ad, we zijn met ons groepje ook aan het printen en dan kom je erachter dat er meer bij komt kijken dan je in eerste instantie denkt. Het tekenen, het testen, aanpassen en weer testen enz. Dat wetende heb je een megaklus afgeleverd met deze kraan. Respect is op zijn plaats

[Ad_M]

Leuk Nico en dank je
Vind het altijd geweldig dit soort initiatieven van creatieve eigenbouw, leuk om steeds meer "eigen werk" op het forum te zien verschijnen

Moet ook zeggen dat ik me een beetje verkeken heb op de tijd die hier gaat inzitten, ben begonnen op okt 24, 2019
En ben nog niet klaar

Belangrijkste is dat je de lol er in kan vinden, en als ik in mijn vitrine kijkt naar Obelix zijn vorderende sleep...
Gaaf gewoon, er staat iets unieks en voor mij kwaliteit

Mvg,
Ad
