Nieuw plan

[spoor65]

Maar kun je bij jouw laatste optie, voldoende hoogteverschil pakken om het groene spoor, zo te laten kruisen?

Je hebt toch al snel een cm of 5 nodig, hiervoor,

mvg

Freddy

[SdeVries]

Dat hoop ik wel. Het bovenste spoor kan bij het verlaten van het station al omhoog, het andere spoor gelijk naar beneden. Als het schaduwstation iets hellend ligt is het ook geen probleem.

[Hube]

Mooi plan ! Met veel rij variatie.
Je kunt ook rekening houden met het feit dat het groene spoor maar in 1 richting bereden hoeft te worden.
Dus kleine hellingshoek omhoog en steil naar beneden.
Links boven heb je ook nog wel ruimte in de bocht om het groene spoor eerder te laten afsplitsen.
En in het stoomtijdperk is 3 cm wel genoeg.

Groetjes,
Gerard

[SdeVries]

Dit is inderdaad nog mooier en voldoende ruimte om te stijgen/ dalen denk ik zo


[SdeVries]

Hoewel ik 3 keerlussen heb, kan ik volgens mij af met 1 keerlus module in de onderste bocht naast bij het schaduwstation.

[Nico Essers]

Dat klopt Sander, je moet alleen even de lengte van je langste trein bepalen om te kijken of je genoeg lengte hebt voor de keerlusmodule.
Plan ziet er zo heel goed uit.

[SdeVries]

Voorlopig heb ik alles nog analoog, maar wil wel alles voor zien van decoder. Alleen de loc's worden gedecteerd, lengte van de bocht zal dus ruim voldoende zijn.

[SdeVries]

Dan wordt dit het zichtbare gedeelte.

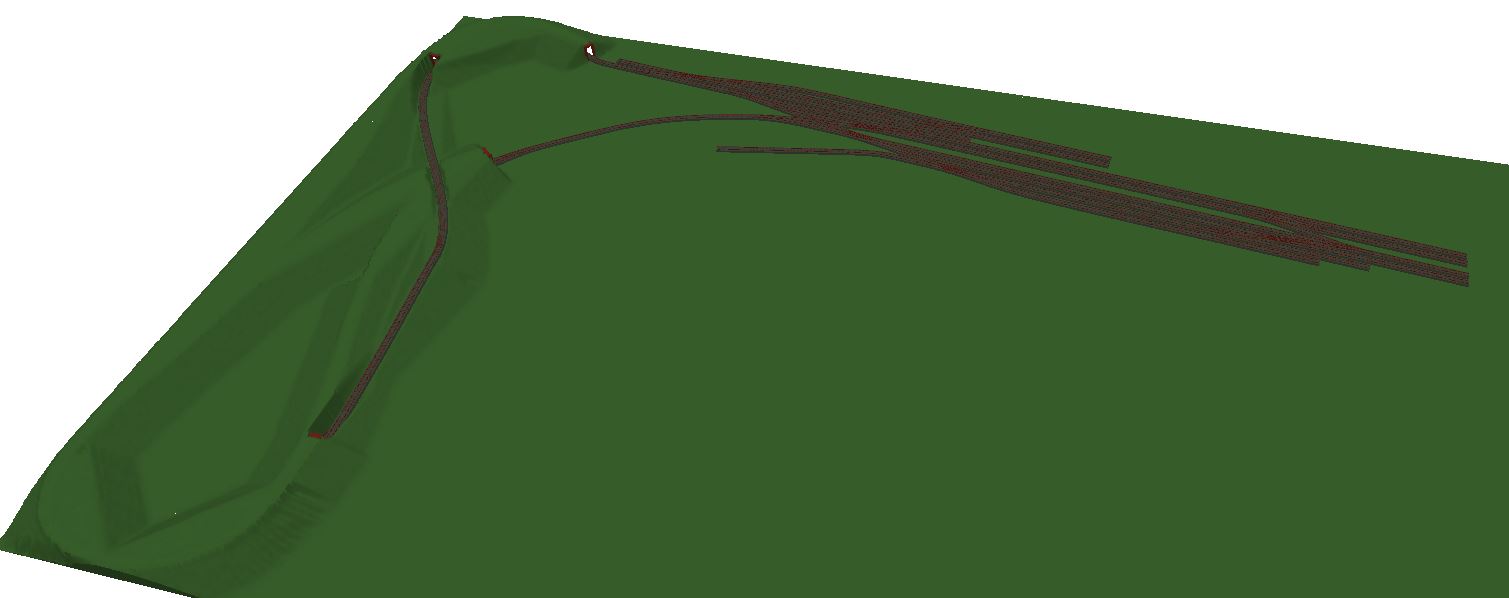

Baanplan 3D.JPG (44.83 KiB) 4182 keer bekeken

[spoor65]

Ziet er mooi uit, echt leuk ontwerp.

Je zou misschien nog kunnen overwegen om boven het schaduwstation, nog een kopspoor aan te leggen, met een kleine halte, zodat je ook nog een pendeltje kunt laten rijden tussen het grote kopstation en de kleine.

zit je, met stoomlokjes, natuurlijk nog met eventueel omlopen, maar dat zou je kunnen oplossen, met b.v. de segment draaischijf van MU.
https://www.dm-toys.de/de/produktdetail ... 00069.html

geeft je gelijk een mooi extra blikvanger op de baan.

mvg

Freddy

[Wim H]

Hoi,
In plaats van een schaduwstation zou je ook een fiddleyard kunnen nemen. Geen gedoe met keerlussen.
Groet, Wim

[SdeVries]

Ziet er mooi uit, echt leuk ontwerp.

Je zou misschien nog kunnen overwegen om boven het schaduwstation, nog een kopspoor aan te leggen, met een kleine halte, zodat je ook nog een pendeltje kunt laten rijden tussen het grote kopstation en de kleine.

zit je, met stoomlokjes, natuurlijk nog met eventueel omlopen, maar dat zou je kunnen oplossen, met b.v. de segment draaischijf van MU.
https://www.dm-toys.de/de/produktdetail ... 00069.html

geeft je gelijk een mooi extra blikvanger op de baan.

mvg

Freddy

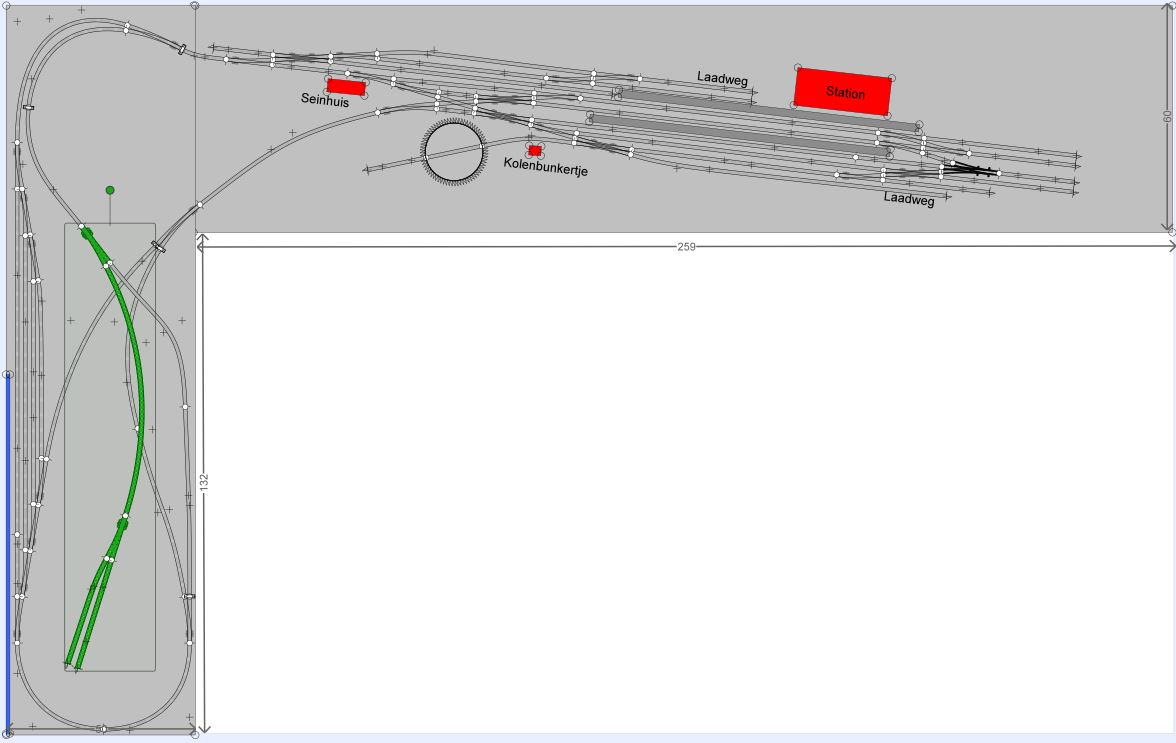

Mooi aanvulling Freddy

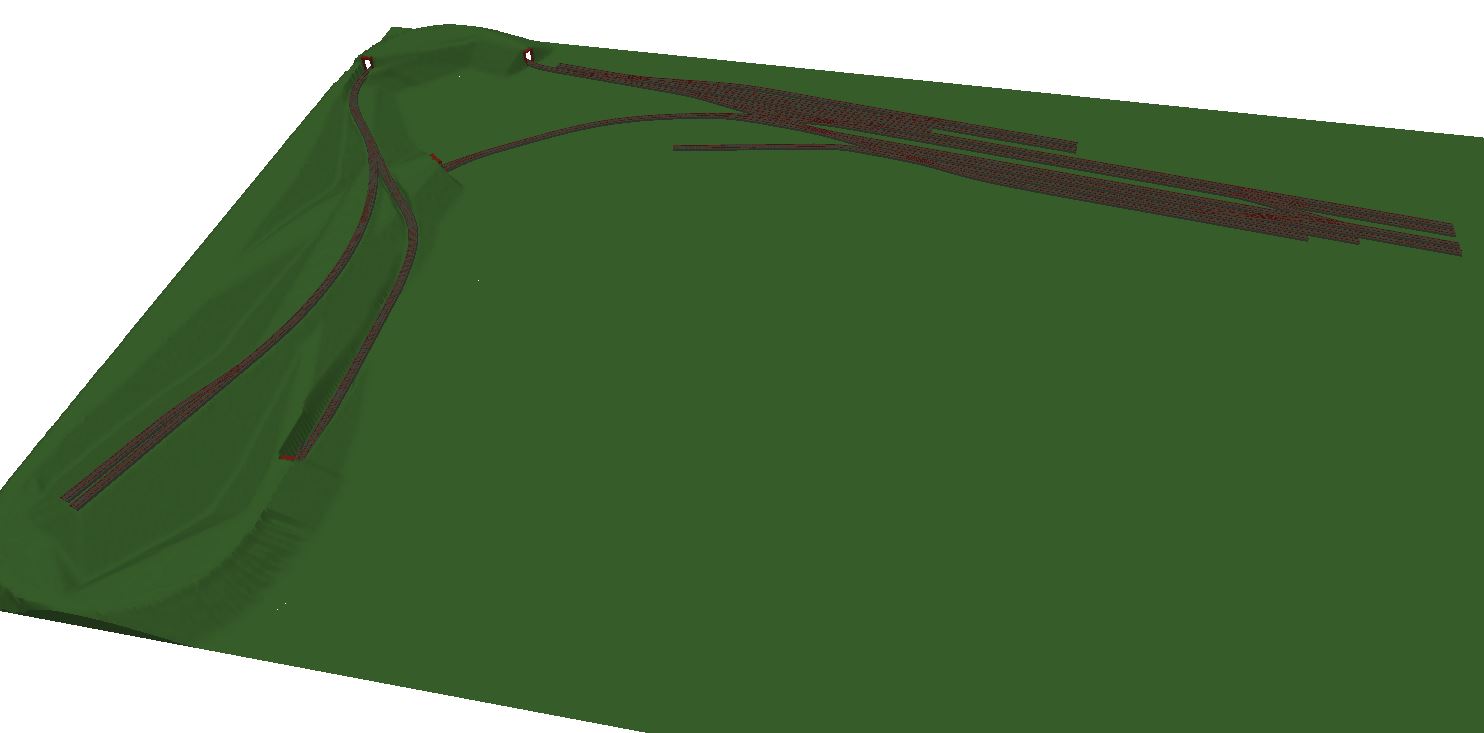

Baanplan 3D.JPG (50.86 KiB) 4032 keer bekeken

[SdeVries]

Hoi,
In plaats van een schaduwstation zou je ook een fiddleyard kunnen nemen. Geen gedoe met keerlussen.
Groet, Wim

Bedankt voor het meedenken Wim. Zonder die keerlussen worden de rij bewegingen minder interessant, daarom laat ik het toch zo

[spoor65]

Dat maakt het idd net ff wat levendiger Sander.

mvg

Freddy

[SdeVries]

Zeker Freddy. Ik vond het wat ssai links maar zo word het wel mooi denk ik.

[dwarsligger]

Je zou het ook kunnen combineren. Een keerlus zonder opstelsporen met wissels, maar in plaats daarvan een fiddleyard. Dan kun je wel rond rijden (door de fiddleyard), heb je geen wissels nodig en heb je maximale lengte opstelsporen. Je verliest geen ruimte door de wissels.

Je ruimte is beperkt, maar ik zou het als volgt proberen te maken.

1. Station uit, beide sporen samenvoegen via een wissel (dus enkelspoor naar de keerlus)
2. Daarna een keerlus (kan best direct tegen de andere wissel aan liggen, kan zelfs een Engelse wissel zijn, dan heb je er maar 1 nodig )
3. In de keerlus de fiddleyard.

Dan heb je maximale rijmogelijkheden. ( maar of het past? )

[spoor65]

En dat laatste zal dus het probleem zijn, of het past.

Sander gaf eerder al aan, dat hij dat deel van de baan niet al te diep kon maken, ivm een raam waar hij nog bij moet kunnen. voor een fiddle yard zal hij ook de nodige ruimte moeten hebben, aangezien hij dan toch die fiddle yard moet kunnen verschuiven, zodat de juiste rail op zijn plek komt. daarmee zal hij dus gewoon weer meer diepte nodig zijn. aangezien die fiddle yard ook zijn ondersteuning nodig is.

ook het uitlijnen van de fiddle yard vraagt de nodige precisie.

Denk dat Sander met zijn huidige opzet, dat kan doen wat hij in gedachten heeft.

mvg

Freddy

[SdeVries]

Klopt wat Freddy zegt. Meer ruimte kan ik niet vrij maken. Heb niet alleen 'last' van het raam dat er zit maar links onder op de tekening komt ook mijn bureautje te staan.
Los daarvan denk ik dat in mijn huidige plan ik voldoende rij mogelijkheden heb. Misschien in de toekomst wat opstelruimte te kort maat dat is niet anders. Dan zal ik zo nu en dan eens een trein van de baan moeten halen om er een ander op te kunnen zetten. Maar zover is het nog lang niet.

[bpieters]

Ik vind je laatste plan helemaal super , Sander
Groet,
Bert

[SdeVries]

Dank je Bert, ben er zelf ook heel blij mee. Hoop dat het in de werkelijkheid ook zo uit gaat komen.

[Hube]

Het is een mooi baanplan geworden Sander !!
Het zal nog wel even puzzelen worden met de hellingpercentages maar het geeft veel (rij-)variatie op een relatief klein oppervlak.
Ik ben benieuwd naar de opbouw.

groetjes,
Gerard

[Wim H]

.... voor een fiddle yard zal hij ook de nodige ruimte moeten hebben, aangezien hij dan toch die fiddle yard moet kunnen verschuiven, zodat de juiste rail op zijn plek komt. daarmee zal hij dus gewoon weer meer diepte nodig zijn. aangezien die fiddle yard ook zijn ondersteuning nodig is.

ook het uitlijnen van de fiddle yard vraagt de nodige precisie....

Een fiddleyard hoeft niet per definitie beweegbaar te zijn. Het kan ook gewoon een bundel vaste sporen zijn, toegankelijk via een wisselstraat.

Letterlijk vertaald is een fiddleyard een "rommeltuin". Dus een emplacement dat open en bloot ligt, en goed toegankelijk is om treinen samen te stellen. Dat mag/moet(?) ook gewoon met de hand. Fiddelen dus.

In tegenstelling tot een schaduwstation dat doorgaans verborgen ligt en waar treinen niet (of veel minder) van samenstelling veranderen.

In dit geval zou een vaste fiddleyard dus ook goed passen.
Maar het is natuurlijk geen must. Als het plan met schaduwstation en keerlus past en voldoet aan de wensen is het natuurlijk prima

Groet, Wim

[spoor65]

klopt, Wim.

Heb je een punt, al geeft in dit geval, het schaduwstation, dus een onderliggend station, wat meer scenery mogelijkheden op deze niet al te grote baan.
en dat ik sprak over een schuifbare fiddle yard, was dan ook meer een reactie op Hannes, die ook op de mogelijkheid wees, en dat er dan geen wissels nodig waren.

mvg

Freddy

[SdeVries]

Allen bedankt voor het mee denken. Het laatst geplaatste plan gaat hem worden.
Nu eerst mijn kamertje maar eens opruimen en plaats maken voor de baan.
Zodra ik ga starten met de bouw zal ik hier zeker een draadje over starten.

[SdeVries]

Het baanplan is nu klaar, ben nu aan het kijken welke type rails ik ga bestellen.

Kan iemand mij het verschil vertellen tussen peco code 55 en peco 80?

[Hube]

De hoogte van de rails. Code 55 is lager en dus realistischer.
Groetjes,
Gerard
