Yesssss,

Ik heb het werkend.


Nu wil ik de bomen ook met drukknop kunnen openen en met andere drukknop sluiten(dus onafhankelijk van naderende trein)

Kan iemand mij zeggen waar ik deze tussen moet plaatsen.
Dit is toch tussen magneetcontact(dat dan niet wordt gebruikt) en de rail.
Toch??

Alvast bedankt. Super dit forum

Volgens mij heb je je vast gebeten in "het KAN niet werken". Het tegendeel is echter waar. Zoals collega Bjor je op 25/2 om 08:26 al berichtte moet je de verbinding tussen wissel- en gelijkstroom weghalen. Als de dan ook nog de K2-contacten van Minitrix vervangt door reedcontacten kan je de gehele schakeling als een apart en losstaand iets uitvoeren, desgewenst zelfs op een aparte trafo al is dat volgens mij niet nodig.
Ik wil niet eigenwijs zijn maar heb dezelfde overweg in de periode 1980-95 op deze manier aangesloten in gebruik gehad. Ik l*l niet uit m'n nek maar weet waarover ik praat. Het kan en nog vrij simpel ook.

Rob

Ik heb het zonder reedcontacten voor elkaar gekregen.
En ik zeg niet dat je kletst hoor. Integendeel elk advies is welkom.
Daar is dit forum toch voor.

Dus

Ik wil de slagbomen ook nog met drukknop bedienen.
Dus even checken waar ik drukknop parallel overheen kan schakelen.
Altijd leuk om zonder trein de slagboom ook te kunnen bedienen.

Grt
Matra the best Car

Beste forumleden

De slagbomen heb ik werkend. Gelukkig!
Geen conflict met gelijkstroom ivm wisselstroompuls.

Nu zou ik graag een adreaskruis signaal licht en en geluid willen aansluiten(deze set is op wisselspanning via minitrix trafo) Dus zou niet moeilijk moeten zijn.

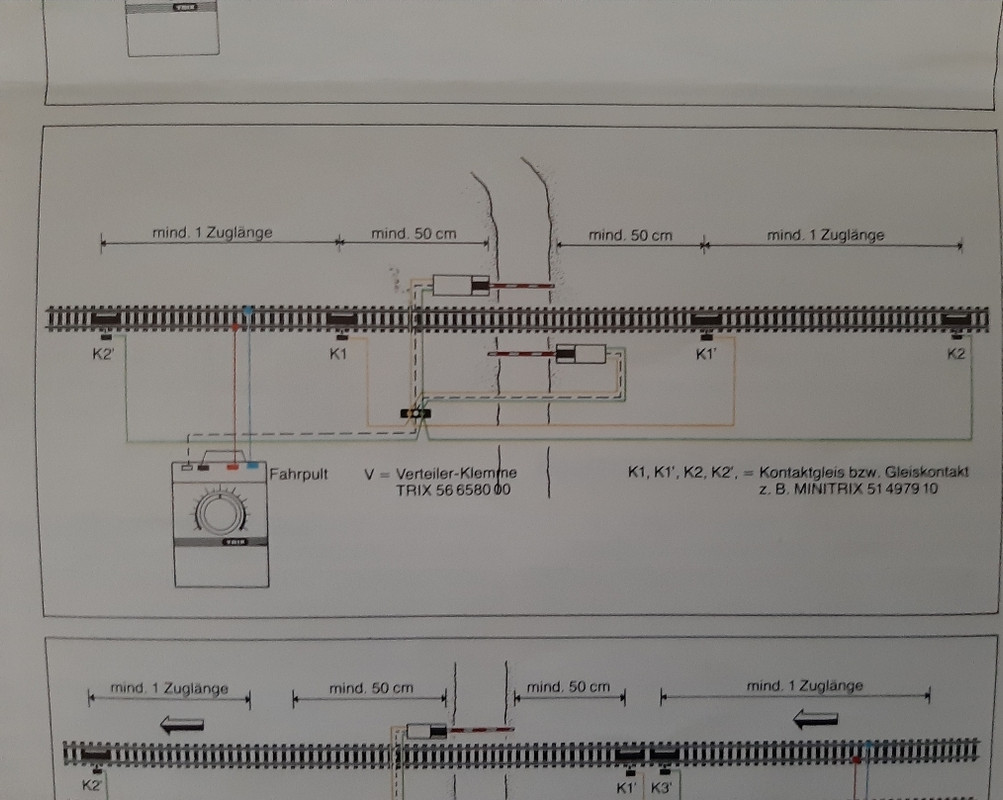

Toch voor de zekerheid aan de ervaren leden of zij mij kunnen zeggen waar ik de set op moet aansluiten. Hieronder het schema.


Alvast bedankt.

Beste forumleden

Ik heb de slagbomen werkend.
Ik heb gewoon(tip van huider..goede service!!)
de wisselaansluiting op rails gezet.
Dit kan geen kwaad zei deze persoon. Bij sluiting registreert multimaus dit en schakelt uit.
Ik heb dit eerst op een stukje baan getest en yessss het werkt.
Ben super blij.

Nu vroeg ik me af of ik set met geluidsignalen en licht(andreaskruis) kan aansluiten op magneetcontacten. De set heeft namelijk ook wisselstroom nodig.
Moet simpel kunnen denk ik, maar vraag eerst aan jullie.
Hieronder schema. Waar sluit ik deze op aan.

Bedankt alvast

Iemand tips??

Matrafreak schreef: ↑25 feb 2021 21:06 Ik denk dat ik ze niet aansluit.
Dan maar voor de sier.
Geinbaan werkt met een analoge baan.
Dus dan weet ik nog niet of ik dit kan toepassen met mijn digitale baan.

Bedankt in ieder geval voor jullie snelle reacties

Jammer, de spoorwegovergang werkt gewoon op een apart analoog wisselstroom circuit. Wil je elk risico uitsluiten, gebruik dan gewoon een lichttrafo.
Op mijn baan heb ik ook een apart analoog wisselstroom circuit voor o.a. de Faller synchroonmotoren, waterpompen en de verlichting.
Ik heb nog nooit een overbrugging gezien van het wisselstroom en gelijkstroom circuit, geen enkel ander gelijkstroom merk zal dit adviseren. Vermoed hier een drukfout, of een ondeskundig persoon die de handleiding in elkaar heeft gezet.

Ter illustratie: Kato maakt ook een spoorwegovergang die geheel op een apart stroomcircuit werkt, ongeacht of je trein analoog of DCC rijdt.

Zover ik weet, kan je alleen bij Märklin Motorola het digitale en analoge wisselstroom circuit op een gezamenlijke massa zetten. Maar die spoorwegovergang werkt op een geheel andere wijze.

Bij twijfel kan je de spoorwegovergang ook met de hand bedienen, of met een schakeldecoder met momentcontact.
Bij een schakeldecoder is de DCC bediening electrisch geïsoleerd van het te schakelen object.
Ik gebruik een schakeldecoder met duurcontact om de verlichting van mijn seinhuis te bedienen. De aansturing is DCC, de seinhuis verlichting staat op een gewoon analoog wisselstroom circuit.
