In de categorie lang zoeken antwoord niet gevonden maar vast ergens te vinden. Hoe sluit je een dr 4088 cs aan? Gaat de massa, uitgang O, bruine draad van de ecos naar de 4088? En wordt dan de B, rode draad aan de niet onderbroken railstaaf gesoldeerd?
Is dit de juiste manier?
Voor een aantal waarschijnlijk vanzelfsprekend voor mij als beginner een belangrijke vraag...
Alvast bedankt!
Gr. Maarten
Aansluiten dr 4088
-
Maarten1975
Onderwerp starter - Berichten: 134
- Lid geworden op: 23 aug 2014 14:42
Re: Aansluiten dr 4088
Maarten,
Je dient een + draad (vanaf de ecos is dat de B (van Bahn)) op de middenaansluiting (C) van de DR4088cs aan te sluiten.
Hierna kan je een kleine draad maken naar de 2e middenaansluiting.
Daarna vanuit de uitgangen op de DR4088cs naar een geisoleerd stuk rails aan te sluiten.
Hierbij dienen allebij de kanten te worden geisoleerd.
De massa (0 (null)) wordt niet onderbroken.

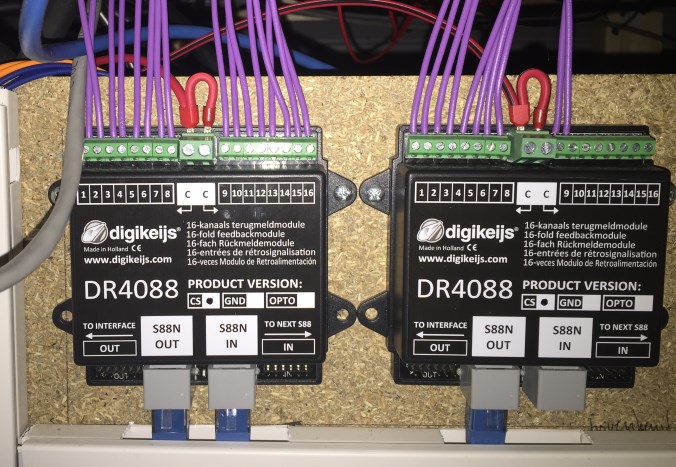

foto toegevoegd.
S88n uit of "to Interface" van de eerste gaat naar de ecos. (voor de netwerkkabel op de Ecos heb je een converter nodig.
Digikeijs heeft die ook, echter dien je die aan beide kanten iets bij te veilen, anders past het niet.
De 2e S88n (in) gaat naar de volgende DR4088cs (S88 uit)
Je dient een + draad (vanaf de ecos is dat de B (van Bahn)) op de middenaansluiting (C) van de DR4088cs aan te sluiten.
Hierna kan je een kleine draad maken naar de 2e middenaansluiting.
Daarna vanuit de uitgangen op de DR4088cs naar een geisoleerd stuk rails aan te sluiten.
Hierbij dienen allebij de kanten te worden geisoleerd.
De massa (0 (null)) wordt niet onderbroken.
foto toegevoegd.
S88n uit of "to Interface" van de eerste gaat naar de ecos. (voor de netwerkkabel op de Ecos heb je een converter nodig.
Digikeijs heeft die ook, echter dien je die aan beide kanten iets bij te veilen, anders past het niet.
De 2e S88n (in) gaat naar de volgende DR4088cs (S88 uit)
- Bijlagen
-
- dr4088cs.jpg (118.08 KiB) 5521 keer bekeken
-
Maarten1975
Onderwerp starter - Berichten: 134
- Lid geworden op: 23 aug 2014 14:42
Re: Aansluiten dr 4088
Dank je wel!
Je hulp was welkom!
Je hulp was welkom!
Groeten,
Maarten
