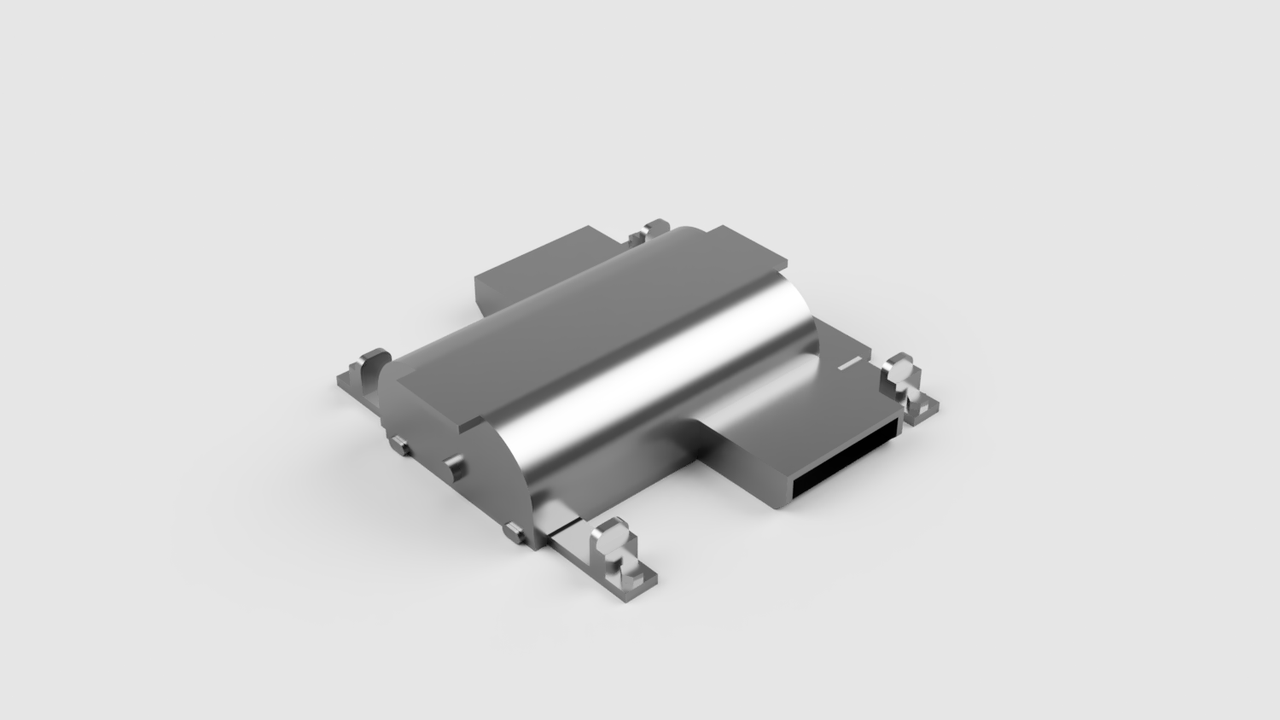

We zitten niet stil en willen ons assortiment blijven uitbreiden. Hier een kijkje in de 3D keuken....

Bijna klaar voor een prototype...

Misschien onbenul hier, maar wat moet dit voorstellen?

Groetjes,

- Wil

Oh nice, een mooie wisselmotor, ben benieuwd hoe die uit de printer komt.

Gr Frank

yah schreef: ↑23 feb 2023 19:01 Misschien onbenul hier, maar wat moet dit voorstellen?

Groetjes,

- Wil

Het is een wisselmotor behuizing.

Yeovil schreef: ↑24 feb 2023 01:55 Oh nice, een mooie wisselmotor, ben benieuwd hoe die uit de printer komt.

Gr Frank

Hallo Frank,

daar was ik ook benieuwd naar natuurlijk, dit is het geworden:



Nu verkrijgbaar in mijn webshop!

Nice!

Ook het gevleugelde wiel van Amsterdam CS komt binnenkort beschikbaar in de webshop. Samen met nog een aantal andere typische Stations artikelen. De tekening had ik al een paar jaar geleden gemaakt, met de kennis en ervaring van nu nog maar eens kritisch bekeken. Er moet hier en daar nog even aan gesleuteld worden, maar in grote lijnen staat het eindproduct wel. Wat vinden jullie? Is hier interesse voor?

edwin.dekker schreef: ↑05 mar 2023 20:43 Ook het gevleugelde wiel van Amsterdam CS komt binnenkort beschikbaar in de webshop. Samen met nog een aantal andere typische Stations artikelen. De tekening had ik al een paar jaar geleden gemaakt, met de kennis en ervaring van nu nog maar eens kritisch bekeken. Er moet hier en daar nog even aan gesleuteld worden, maar in grote lijnen staat het eindproduct wel. Wat vinden jullie? Is hier interesse voor?

Ik zou er zeker eentje kopen. Alleen waar zet je het mee op een dak vast? Als je de werkelijkheid volgt wordt het wel heel fragiel denk ik:

https://www.nicospilt.com/index_AmsterdamCS.htm

Print je daar iets voor mee?

railrene schreef: ↑06 mar 2023 10:47 Ik zou er zeker eentje kopen. Alleen waar zet je het mee op een dak vast? Als je de werkelijkheid volgt wordt het wel heel fragiel denk ik:
https://www.nicospilt.com/index_AmsterdamCS.htm
Print je daar iets voor mee?

Hallo Rene,
ik ben inderdaad van plan iets van een bevestiging mee te printen. Het zal een compromis worden tussen stevigheid en werkelijkheid. Uiteindelijk is onze hobby een groot compromis...

Nieuw in het assortiment een aangepaste betonvoet voor onze bovenleidingsportalen en/of masten.

Ik ben bezig met een AHOB. Iedere avond een uurtje of anderhalf rommelen in Fusion360. Langzaam maar zeker begint het ergens op te lijken, zoals jullie kunnen zien. Wel lastig dat ik geen afmetingen heb, dus probeer alles via foto's te herleiden en terug te rekenen.
Nu de slagboom nog, en dan de testprint. Er zitten overigens uitsparingen voor SMD 0805 LEDs in de lampen en ik wil het geheel gaan aansturen met een Arduino Nano.
Hopelijk dus binnenkort leverbaar in de webshop.

Tegen de tijd dat je AHOB (met bomen) beschikbaar is heb ik zeker interesse hoor. Ga je hem ook maken voor een enkel sporige lijn?

Mvg Albert

Ook AHOB interesse. Aansturing (servo's neem ik aan) lijkt me goed mogelijk met Arcomora (inmiddels wat mee gespeeld hier) printjes ook op basis van Arduino.

https://www.arcomora.com/

Weer mooie ontwikkelingen Edwin!

Grtz.
Peter

Ik heb ooit eens voor een h0 baan zo'n ahob van shape ways besteld en gebouwd. Ik vond dat toch behoorlijk tegenvallen. Wat mij het meest stoorde was destijds de kwetsbaarheid van het materiaal en het feit dat je de draadjes voor de led buiten langs moest voeren. Dit viel toen al erg op en kan mij voorstellen dat het voor een N uitvoering alleen maar meer is. Daarom als tip om daar eventueel ook rekening mee te houden. Zorg voor gastjes waar je lakdraad naar binnen kan en eventueel een holle paal. Daarnaast zou je nog kunnen overwegen om voor kleinere LED's te kiezen zoals 0603 of 0402. Beide zijn gewoon kant en klaar met draad te koop.

Albert schreef: ↑10 mei 2023 09:06 Tegen de tijd dat je AHOB (met bomen) beschikbaar is heb ik zeker interesse hoor. Ga je hem ook maken voor een enkel sporige lijn?

Mvg Albert

Hallo Albert,

Bedankt voor de interesse.
Ik heb de AHOB modulair gemaakt, dus het Andreaskruis is uitwisselbaar met een enkele.

railrene schreef: ↑10 mei 2023 12:59 Ook AHOB interesse. Aansturing (servo's neem ik aan) lijkt me goed mogelijk met Arcomora (inmiddels wat mee gespeeld hier) printjes ook op basis van Arduino.

https://www.arcomora.com/

Hallo Rene,
ik heb Arcomora op mijn netvlies. Ik moet voor mezelf nog even uitzoeken wat het beste werkt en ook monkeyproof aan te bieden is. De basis gaat sowieso een Arduino wezen, wat ik daar verder nog meer aan ga toevoegen, daar ben ik nog niet uit.

Peter schreef: ↑11 mei 2023 07:50 Weer mooie ontwikkelingen Edwin!

Grtz.
Peter

Dankjewel Peter!

FidOo schreef: ↑16 mei 2023 10:34 Ik heb ooit eens voor een h0 baan zo'n ahob van shape ways besteld en gebouwd. Ik vond dat toch behoorlijk tegenvallen. Wat mij het meest stoorde was destijds de kwetsbaarheid van het materiaal en het feit dat je de draadjes voor de led buiten langs moest voeren. Dit viel toen al erg op en kan mij voorstellen dat het voor een N uitvoering alleen maar meer is. Daarom als tip om daar eventueel ook rekening mee te houden. Zorg voor gastjes waar je lakdraad naar binnen kan en eventueel een holle paal. Daarnaast zou je nog kunnen overwegen om voor kleinere LED's te kiezen zoals 0603 of 0402. Beide zijn gewoon kant en klaar met draad te koop.

Hoi,
de kwetsbaarheid is natuurlijk een ding en dat zal altijd wel een ding blijven, zeker in deze schaal. Maar wat verwacht je met diktes van onder de 0,7 mm. V.w.b. de LEDS heb ik 0603's besteld. Als het goed is komen die vandaag binnen. Verder is de AHOB een hybride model. Ik heb voor de paal gekozen voor een 1,3 mm messing buisje, met een binnen diameter van 1.1. Hier moeten wel een aantal lakdraadjes door kunnen. Ik weet alleen nog niet of ik de 8 draden ga halen. Wellicht kan ik iets doen met een gemeenschappelijke Anode/Kathode door het messing buisje te gebruiken, dan zijn het er nog maar 4. Verder heb ik onder de lamphouder een kabelgoot geïntegreerd (zie bijlage). Hopelijk moet dat voldoende ruimte geven op de draadjes zo goed als weg te werken.

Voor degene die geïnteresseerd zijn, de ontwerp fase is afgerond en het eerste prototype is geprint. Het idee om ook in de slagbomen werkende verlichting aan te brengen heb ik losgelaten, simpel weg omdat het niet haalbaar is zonder al te veel concessies te doen aan het model.
Nu nog de verlichting en de aandrijving van de slagboom uitvogelen.
Hier even een korte teaser van het model:

Dat ziet er veelbelovend uit!

Weer een heel mooi item Edwin, keep on going!

Grtz.
Peter

Mooi ding geworden!

Bedankt Peter, Harry en Jan Willem.
Ondertussen heb ik nog wat aanpassingen gedaan. De "kabelgoot" is nog wat groter gemaakt; het blijft minimaal, maar alle beetjes helpen. Verder heb ik de zonnekap opgedikt, want die was toch wel heel kwetsbaar. Ondertussen heb ik ook nog het losse knipperlicht gemaakt. Dat was appeltje eitje natuurlijk omdat ik het meeste kon overnemen.
