vraag over bezetmelder

[nico42]

Hallo allemaal,

Ik heb weer een vraag aan jullie ik heb al op internet lopen zoeken maar kom er niet helemaal uit kan alleen printen vinden met 8 tot 16 sporen.
Mijn schaduwstation heeft maar 1 zijspoor en zou graag willen kijken om bijv. met ledjes die op het schakelpaneel komen om te kunnen zien of er een trein staat of niet.

Is er voor mij een oplossing voor maar 1 spoor of moet ik toch zo n grote print kopen ben niet zo heel erg thuis in electronica

Bedankt weer voor jullie hulp

[Vincent]

dus je heb maar 1 melding nodig? rij je digitaal of analoog?

mvg vincent

[nico42]

Ik rij nog ouderwets analoog

[Vincent]

deze kan je volgens mij gebruiken.
je moet hem wel zelf maken.


mvg vincent

[nico42]

Hallo Vincent,

Bedankt voor je link en heb het even doorgelezen ik ben wel lastig zijn ze er ook kant en klaar te koop
Ik kan wel solderen maar om nou zoiets zelf in elkaar te braden

[Jacob]

Volgens mij kan je deze ook gebruiken.
Heb deze nog hier liggen nooit gebruikt mag hem wel over nemen.

[nico42]

Hallo Jacob ik zal je even een pb sturen

[nico42]

Ik heb Jacob even een pb gestuurd en ben ondertussen op internet aan het zoeken geweest (ongeduldig) naar een aansluitschema (analoog) om te kijken hoe je zoiets aan moet sluiten ik wil gewoon een paar ledjes op het schakelbord hebbem.

Heeft misschien iemand van jullie een schema voor mij of een link ik kan op internet hoofdzakelijk digitaal vinden.
Ook deze van Jacob (conrad) daar kan ik niks van vinden op internet


En dan nog een vraag aan jullie ik lees op internet veel over terugmelders komt zoiets er dan nog bij of zijn terugmelders alleen voor digitaal snap er niks van sorry

[Vincent]

terugmelders is idd voor de mensen die met digitaal spelen.

mvg vincent

[nico42]

Kijk ja nu word het duidelijk ik snapte er al niks van en bijna alles wat ik lees op internet gaat over digitaal erg verwarrend allemaal

Dus ik heb niks te maken met terugmelders bedankt Vincent weer wat geleerd.

Ik wil gewoon simpel twee ledjes bijv.groen en rood op het paneel om te zien of er wel een trein of niet staat dat kan gewoon met deze van Jacob???

[Michiel]

Als je het simpel wenst, zou ik gewoon 2 1N400x diodes in serie plaatsen op een van de draden naar de rails van het bewuste segment. Over deze 2 diodes sluit je een LED aan, kleur naar keuze. Brandt de LED, is het blok bezet. Anders is de LED gedoofd. 't Is maar een idee.

[nico42]

Hallo Michiel,

Bedankt voor je tip dat is ook een idee en simpel

[Jacob]

Hoi Nico,

Deze van conrad is gewoon voor analoge model baan en is heel eenvoudig aan te sluiten,het staat wel in het boekje hoe dit in zijn werk gaat.
Ik heb ook een pb naar je toe gedaan.

[nico42]

Hallo Jacob,

Ik heb je pb gelezen hoor zal je zometeen even een pb terugsturen

[Michiel]

Ik bedoel een dergelijke schakeling met diodebrug (of 4 diodes) ipv met 2 diodes (stroom in beide richtingen doorlaten natuurlijk).

[Wim Ros]

Nico,

Deze zoek je je denk ik.
http://www.uhlenbrock.de/GERMANY/PRODUK ... 0.I96EF32B

Of deze
http://www2.conrad.nl/goto.php?artikel=217327
Of deze
http://www2.conrad.nl/goto.php?artikel=197319

Of deze
http://people.zeelandnet.nl/zondervan/b ... ng.html#03

Mvg
Wim.

[nico42]

Hallo Wim en Michiel,

Bedankt voor jullie tijd en moeite en tekeningen maar ik haal binnenkort bij Jacob zijn bezetmelder op ik woon in Ermelo en Jacob in Wezep dat is niet zover van elkaar


De bezetmelder is de 2e link van Wim van Conrad

[nico42]

Ik heb nog wel 1 vraagje aan jullie als ik de trein in het schaduwstation laat rijden stopt de trein tussen de wissel en de plastic isolatie dus staat dan zonder stroom.
Geeft de trein dan van te voren een signaal naar het ledje want mijn personenrijtuigen hebben nog geen verlichting dus alles loc en rijtuigen zijn dan stroomloos???

Ik zat mij dit even af te vragen iemand van jullie zal dit vast wel weten???

[Wim Ros]

Nico,

Als je gebruik maakt van de juiste bezetmelder, dus een melder die geschikt is voor een analoog systeem b.v die van Uhlenbrock, dan wordt daar buiten om de railsspanninng ook een wisselspanning aangesloten die gebruikt wordt als meetspanning als er geen rijspanning is. Zo kan er een klein stroompje door de motor van de lok lopen, en kan de melder het spoor bezetmelden.

Dat zal dus net gebeuren bij de melder die Michel tekent, die werkt alleen als er spanning is en die is alleen geschikt voor digital.

Het verschil tussen de bezetmelders voor analoog en digital is dus het gebruik bij analoog van een zogenaamde referentie spanning.

Mvg
Wim.

[nico42]

Oke Wim bedankt voor je uitleg ik bedoelde de vraag eigenlijk zo binnenkort haal ik bij Jacob de bezetmelder op dan weet ik alvast of ik in mijn personenrijtuigen verlichting in moet bouwen het gaat om de Conrad print van Jacob

[Jacob]

Nico,

Wat wim zegt geld ook voor deze bezetmelder van conrad, bij deze moet je ook wisselspanning aan leggen.

Heb het nog even na gelezen in de handleiding daar staat in.

Dieser gleisbesetztmelder dient zur optischen anzeige von stehenden und fahrenden zugen.

Dus volgens mij ook bij stilstaande lok. weet het niet zeker mijn duits is niet zo goed als ik het niet goed heb is er vast wel iemand die mij kan verbeteren

[nico42]

Hallo Jacob,

Bedankt voor je reactie misschien denk je wat is hij ongeduldig maar wil graag alles weten
Mooi dat hij ook voor stilstaande treinen is ik bel je binnenkort oke.


Groeten van Nico.

[Wim Ros]

Nico,

Dat staat toch ook in de product omschrijving op de conrad site.

Dit is wat er staat
[*]Voor stationaire en rijdende treinen.


Mvg
Wim.

[nico42]

Hallo Wim,

Ik heb gister wel gekeken op de conrad site maar heb dat niet gelezen


Ik heb net nog een keer gekeken en moet toch aan een bril sorry het staat er idd


Bedankt Wim

[nico42]

Hallo allemaal,

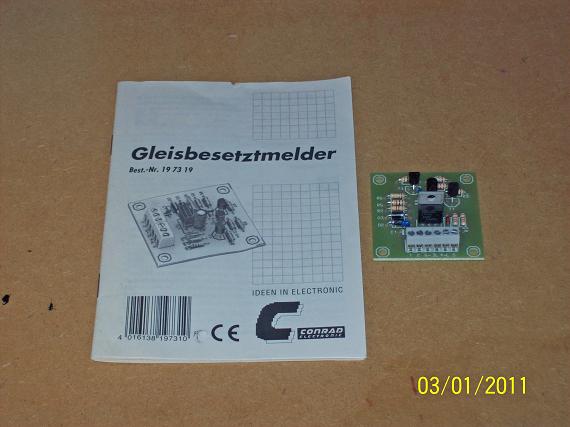

Ik heb nog weer een vraagje over de bezetmelder die ik over heb genomen op zich is de tekening wel duidelijk maar ik heb toch een paar vraagjes.
Normaal zet ik de isolatie in het puntgedeelte van de wissel gaat dat bij de bezetmelder net zo en op de tekening staat niet helemaal duidelijk waar ik de twee draden op de trafo aan moet sluiten de onderste of de bovenste ik neem aan dat ik de draden op de bovendste aan moet sluiten???

Kan iemand van jullie mijn vragen beantwoorden als jullie willen?????


Bedankt weer voor jullie hulp en gr van Nico.
