hier een vraag m.b.t. het plaatsen van diodes: waar laat, of beter waar plaats ik deze?
Omdat een aantal locs te snel rijden wil ik deze trimmen door enkele diodes te plaatsen, echter als ik de locs (Fleischmann) open zitten er nergens draadjes om de diodes tussen te solderen.

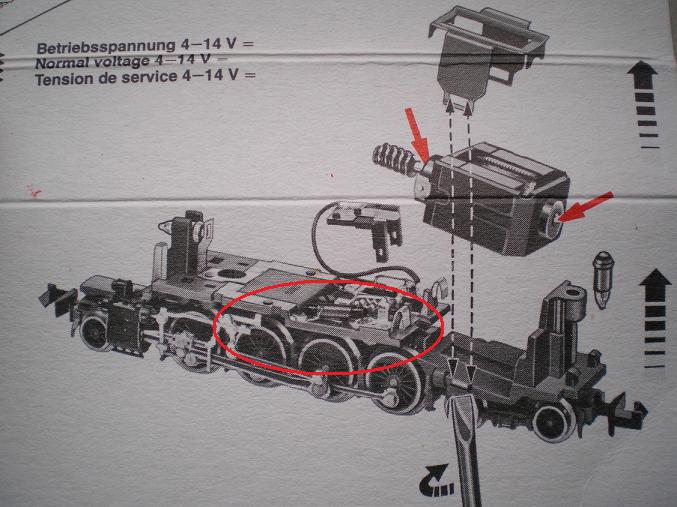

De stroomafnemers zitten aan een metalen plaatje over het frame. En hier druk je de motor tegen (zie onderstaand plaatje - rode cirkel).
Alvast bedankt.
75 - diodes plaatsen.jpg (69.17 KiB) 2781 keer bekeken
Even een ietwat offtopic vraag hoor: hoe kan je een trein trager laten rijden met diodes? Een diode zorgt ervoor dat de stroom maar in 1 kant doorstroomt, niet langs de andere kant. Maar als de stroom van de goede kant af komt, dan wordt alle stroom volledig doorgelaten.
Imo kan je met diodes ervoor zorgen dat de trein maar 1 kant op kan rijden, en dan nog net zo hard als dat hij altijd gedaan heeft. Diodes worden vaak gebruikt om de front- en sluitseinen mee te laten schakelen met de rijrichting.
Bedoel je misschien dat je er weerstanden in gaat zetten? Daarmee kan je hem wel langzamer laten rijden, want dan komt er immers minder stroom bij de motor en gaat hij langzamer rijden.
Of maak ik ergens een enorme denkfout en ga jij het wel voor elkaar krijgen met diodes?
[quote="Cybertinus"
Of maak ik ergens een enorme denkfout en ga jij het wel voor elkaar krijgen met diodes?[/quote]
Lukt perfekt, wel per twee en omgekeerd parallel.
Of per vier (een diodebrug) waarvan je de gelijkstroomuitgang kortsluit.... dan heb je er twee in serie, dubbel spanningsverlies.
hmm, op die manier. Je maakt gebruik van de spanningsval van een diode. Ik wist niet dat een diode dat deed . Weer wat geleerd op deze zondag dan . Maar ergens blijf ik het logischer vinden om weerstanden voor dit probleem te gebruiken, geen diodes .
Een weerstand heeft buiten een vertraging ook nog een heel ander effect, namelijk gesmolten locs. Ze worden erg heet als je ze in serie met de motor zet.
Cybertinus schreef:hmm, op die manier. Je maakt gebruik van de spanningsval van een diode. Ik wist niet dat een diode dat deed . Weer wat geleerd op deze zondag dan . Maar ergens blijf ik het logischer vinden om weerstanden voor dit probleem te gebruiken, geen diodes .
Nu weer terug naar het probleem van William .
Weerstanden geven een spanningsval die afhankelijk is van de stroom die erdoor loopt (RI).
Een diode heeft dit dan weer niet zo uitgesproken zijn spanningsval is veel konstanter.
Inderdaad, in een grijs verleden heb ik bij Dirksen opleidingen geleerd, dat diodes een bepaalde spanningsval hebben.
Hoeveel dit is weet ik niet meer, maar door meerdere diodeparen (antiparallel) in serie te zetten verhoog je de spanningsval, zodat er minder spanning op de motor komt te staan, en dit totaal onafhankelijk van de stroom, die er doorheen gaat in tegenstelling tot weerstanden.
De diodes zul je dan wel in stelletjes antiparallel moeten schakelen, afhankelijk van hoeveel spanning je wilt knijpen, anders gaat de stroom maar in één richting door de motor heen, d.w.z. als je de andere kant op wilt rijden met je loc, zal deze niet werken.
Weerstanden zal ik zo zondermeer nooit gebruiken, omdat deze bij de verkeerde keuze behoorlijk warm kunnen worden.
In een schaal-N loc is bijna geen ruimte meer over, dus zal de elektronica eenvoudig en beperkt moeten blijven. Met 2 diodes in antiparallel zal je de spanning over de motor met ongeveer 0.7 volt verlagen. Dat betekend ook dat de loc later begint te rijden. 0.7V is niet erg veel. Indien je loc 2x sneller rijdt dan gewenst, dan kom je met 0.7V niet erg ver. Je zou dan kunnen overwegen om 2x2diodes te gebruiken of zelfs 3x2diodes.
Gebruik diodes die 1A aankunnen. De 1N4001 tot 1N4007 zijn goedkoop en geschikt. De gekende 1N4148 kunnen niet voldoende stroom aan, en zullen vrijwel onmiddellijk kapot gaan.
Het aansluiten van de diodes gaat nog het gemakkelijkst in serie met de smoorspoel. Je haalt 1 kant van de spoel los, en tussen de 2 open verbindingen breng je de diodes aan. De diodes zal je ergens in een holte moeten steken (in de cabine?) en met draadjes aansluiten.
Michiel schreef:In een schaal-N loc is bijna geen ruimte meer over, dus zal de elektronica eenvoudig en beperkt moeten blijven. Met 2 diodes in antiparallel zal je de spanning over de motor met ongeveer 0.7 volt verlagen. Dat betekend ook dat de loc later begint te rijden. 0.7V is niet erg veel. Indien je loc 2x sneller rijdt dan gewenst, dan kom je met 0.7V niet erg ver. Je zou dan kunnen overwegen om 2x2diodes te gebruiken of zelfs 3x2diodes.
Gebruik diodes die 1A aankunnen. De 1N4001 tot 1N4007 zijn goedkoop en geschikt. De gekende 1N4148 kunnen niet voldoende stroom aan, en zullen vrijwel onmiddellijk kapot gaan.
Het aansluiten van de diodes gaat nog het gemakkelijkst in serie met de smoorspoel. Je haalt 1 kant van de spoel los, en tussen de 2 open verbindingen breng je de diodes aan. De diodes zal je ergens in een holte moeten steken (in de cabine?) en met draadjes aansluiten.
succes met je verbouwing!
Zouden 2 1N4148 diodes antiparallel niet gaan??
Ze krijgen ieder de helft van de stroom te verwerken, en wat zal een beetje motorstroom zijn bij N?
Ik heb het een keer gemeten, ongeveer 300 mA bij 12 V.
Of.............
De simpelste methode......
De trafo niet voluit zetten.
Groetjes, Jules.
Volgens mij heb je helemaal geen plek om daar diodes in te stoppen, zeker niet als het er meer dan 2 worden.
Ik zou gewoon de trafo iets minder ver open draaien.
Dat is wel het allerlaatste redmiddel. Je kunt beter eerst zoveel mogelijk solderen, prutsen en verbouwen. 't Liefst voor de zekerheid wat stukjes metaal uit het frame dremelen en naar hartelust experimenteren met diodes, diodes en nog meer diodes. De trafo dichtdraaien kan altijd nog.
Omdat ik analoog rijd heb ik het probleem dat mijn oudere locs (van voor 2001) veel sneller rijden dan de nieuwere.
nu heb ik de baan afgesteld op de nieuwere locs, dus deze rijden m.i. netjes over de baan, terwijl de oude over de baan racen.
Stel ik de baan af op de oudere locs, dan rijden deze mooi maar kruipen de nieuwe locs over de baan.
De trafo dus minder ver open zetten is hierdoor geen optie.
Omdat het zonde is de oude locs weg te doen (inruil is ook niet meer wat het geweest is), wil ik deze temperen middels diodes.
