Zugeheim: Deze winter zelfbouw achterwand!

[EdwinB]

Zo alle rails ligt en voorzien van aansluitdraden, dus dan kan nu de baan opengeklapt worden om aan de bedrading te werken ( de houten staanders zijn tijdelijk vast geschroefd aan het frame, ik moet nog een mooie oplossing bedenken) Ik wil dit beter doen dan Zugeheim versie 1 want dat was een grote spaghetti bende. Wel moet ik nu rekening houden met de twee delen waaruit Zugeheim2 bestaat dus de overgangen moet ik slim doen zodat e.e.a los gekoppeld kan worden in de toekomst. Wordt vervolgd....................

[Christ]

Mooie oplossing zo!

Ik zou er zelf voor kiezen om dan zoveel mogelijk onder het opklap gedeelte te bouwen ( modules, centrale etc) om de hoeveelheid bekabeling die mee moet bewegen bij het openen tot een minimum te beperken.

[jeemka]

Dat wordt een heleboel bindruggen! Overigens, heb je de delen afneembaar gemaakt? Dat gaat simpel met scharnieren waar je de pen uit kan halen. Zo heb ik ook mijn bovenstation Bischofsgrün gemaakt. Voor de juiste aansluiting van de rails gebruik ik kofferclips, dat kan je net zien op de foto van 'links'. Zie de foto's op mijn website.

https://www.kolenberg.eu/reichenbach-fotos/

[EdwinB]

Mooie oplossing zo!

Ik zou er zelf voor kiezen om dan zoveel mogelijk onder het opklap gedeelte te bouwen ( modules, centrale etc) om de hoeveelheid bekabeling die mee moet bewegen bij het openen tot een minimum te beperken.

Ja de modules komen aan de onderkant van de plaat

[EdwinB]

Dat wordt een heleboel bindruggen! Overigens, heb je de delen afneembaar gemaakt? Dat gaat simpel met scharnieren waar je de pen uit kan halen. Zo heb ik ook mijn bovenstation Bischofsgrün gemaakt. Voor de juiste aansluiting van de rails gebruik ik kofferclips, dat kan je net zien op de foto van 'links'. Zie de foto's op mijn website.

https://www.kolenberg.eu/reichenbach-fotos/

Ik heb scharnieren aan de achterkant die inderdaad los kunnen....

[BenQ]

Edwin,
Er zijn geen foutjes in het profiel van Edwin.

[EdwinB]

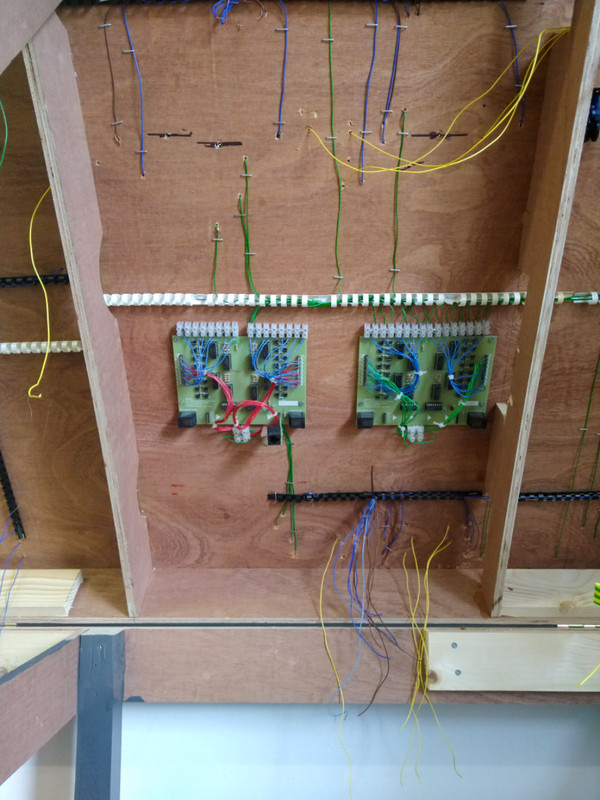

Wat ben ik blij dat ik mijn tafel open kan klappen en ik niet meer op mijn rug moet om modules en draadjes te schroeven. Heerlijk op een stoeltje kneuen met de draadjes aan de bezetmelders.

[EdwinB]

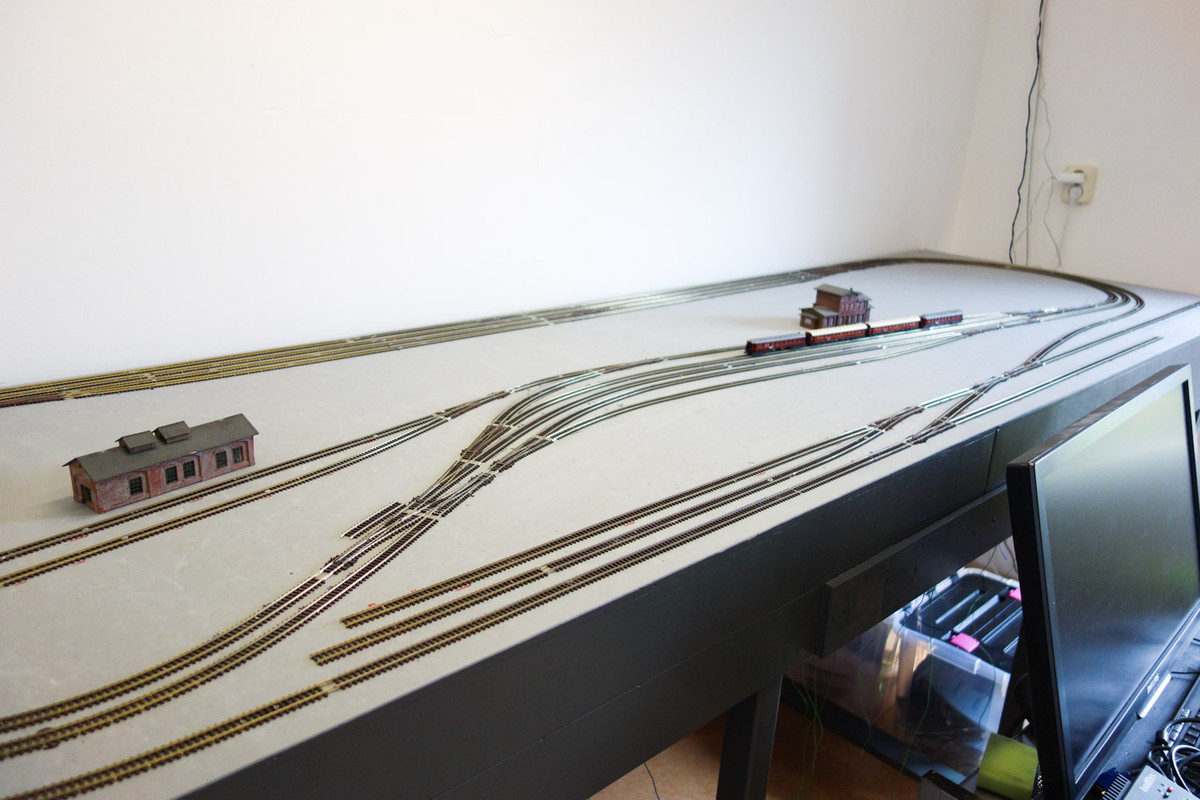

Zo Zugeheim rijdt weer..................;D. Alles werkt naar behoren en is ingevoerd in Traincontroller 7 Gold. Nog een paar weken testrijden en fine-tunen. Achterin is het schaduwstation wat straks achter de scenery verdwijnt uit zicht. Voor komt de haven en industrie daarachter een groot station.
Het wordt dus een stadsscenery.
Ik kan weer gaan denken aan het leukste en dat is bezig zijn met de scenery...........eerst plannen maken

[Krab]

Ziet er weer super netjes uit Edwin .
Ben zelf ook wat aan het uitbroeien met een oppervlakte van 360 x 80 een leuke puzzel .

mvg Sjaak

[Pierre]

Ziet er strak uit Edwin.

[EdwinB]

Zo dit zijn de laatste testrondjes. Het rijden gaat goed en toch kom je na een aantal weken toch zo her en der nog wat probleempjes tegen met name enkele draadjes aan de rails sprongen los, geen goede soldeerverbinding dus. De laatste dagen gaat het goed geen gekke dingen meer en de schedules in Traincontroller doen hun werk prima.
Nu eerst op vakantie en daarna aan mijn scenery werken. Het schaduwstation achterin komt achter een steunmuur en onder een straat met huizen (achter kan ik bij). De haven rechtsonder moet nog uitgegraven worden.

Hier de video https://youtu.be/KkUcilfFet4

gr. Edwin

[HST]

Leuk filmpje, Edwin. Gefeliciteerd met deze mijlpaal.
Het is altijd weer spannend of het allemaal werkt en loopt zoals we van te voren bedenken.
Ben benieuwd naar de bouw van de scenery, en in het bijzonder de haven natuurlijk.

Groets, Erwin

[Hoontje]

Ziet er gaaf uit hoor Edwin! Ben heel benieuwd hoe de scenery uit gaat vallen. De treinbewegingen zijn in elk geval al prima in orde zo.

Groetjes,

Hoontje

[EdwinB]

Ola all,

Daar zijn we weer eens met een update. De laatste tijd bezig geweest om uit te vogelen hoe ik mijn schaduwstation achter een steunmuur kon laten verdwijnen. Eerst een verhoging uitdenken waarop de straat en de huizen komen. Uiteindelijk gekozen voor drie afneembare delen uit 5mm foamboard. Dat is licht,stevig en zeer makkelijk te verwerken met mes en lijmpistool. De drie delen kan ik er dus afhalen en dan lekker verder aan werken aan de keuken tafel en het schaduwstation is bij problemen goed te bereiken,dat was één van mijn eisen toen ik aan Zugeheim2 begon dit jaar.

Daarna bezig geweest om een steunmuur op maat uit te werken en te printen. De muur bestaat uit drie delen: Een onderkant waar ook een winkel in kan, dan een topstuk op hoogte van de straat geflankeerd door een steunpaal. Ik moet nog heel wat printen de komende winter........

Op de foto's de ruwe opzet van de stads scenery (alles staat nog los). Op het braak liggende terrein voor de muur komen wegen, station en industrie.
Hier een impressie:

[EdwinB]

Ola all,

Het heeft een tijdje stil gelegen, andere dingen gingen voor....

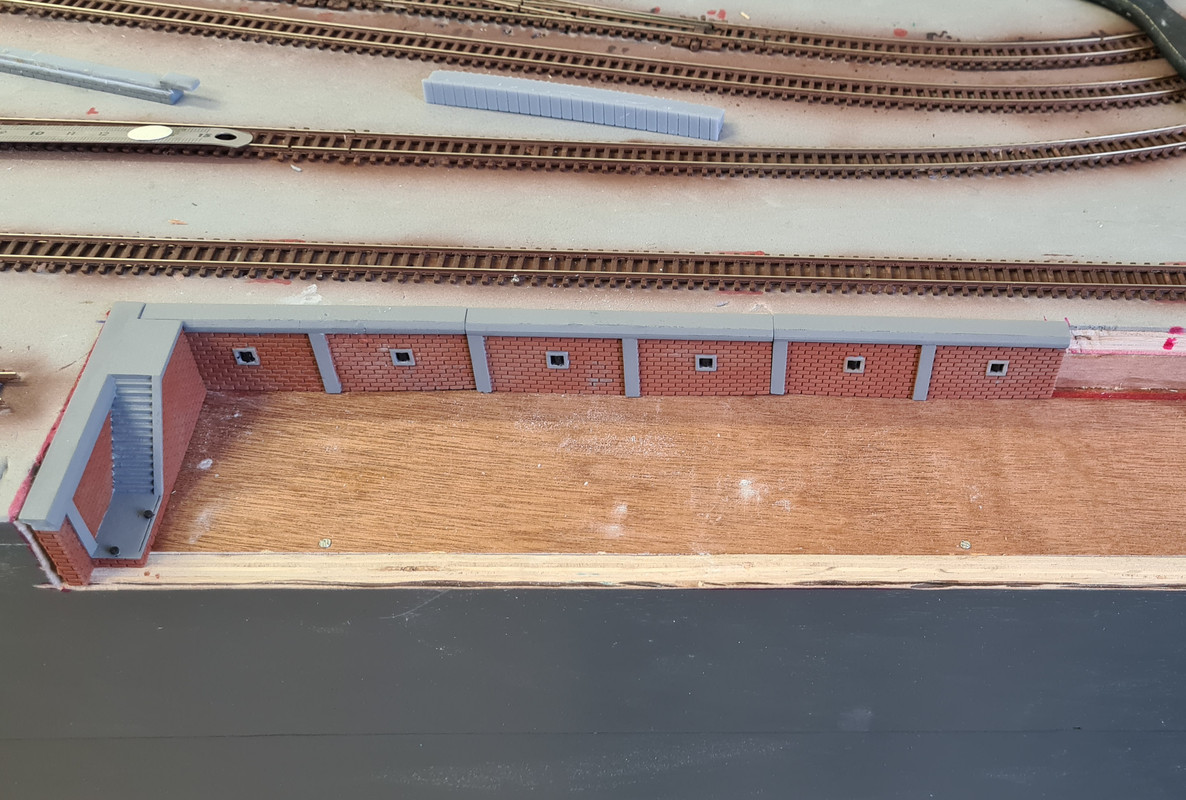

In de kerstperiode maar een begonnen met het uitzagen van de haven. Ik kon geen geschikte kademuren vinden dus die heb ik zelf maar ontworpen en ben gaan printen. Hier de eerste ruwe resultaten. Een en ander heeft een eerste laagje ruwe verf en staat nog los. Nog een aantal delen te printen, dan op kleur brengen plaatsen. Daarna aan het water beginnen......
Mochten iemand nog leuke 3D ontwerpen hebben van een boot of vrachtschip hou ik mij aanbevolen.....

[Rtoonen]

Prachtig! Ik ben benieuwd hoe dit verdergaat.

Groet,
Rob

[Krab]

Mooie baan pik er wel sommige dingen van ben nu met schaduwstation bezig .
Je kade muren zijn super mooi volg het helemaal verder


mvg Sjaak

[Sibbesuisje]

Heel gaaf Edwin! De trap ziet er goed uit en de bolders maken het helemaal af.

[EdwinB]

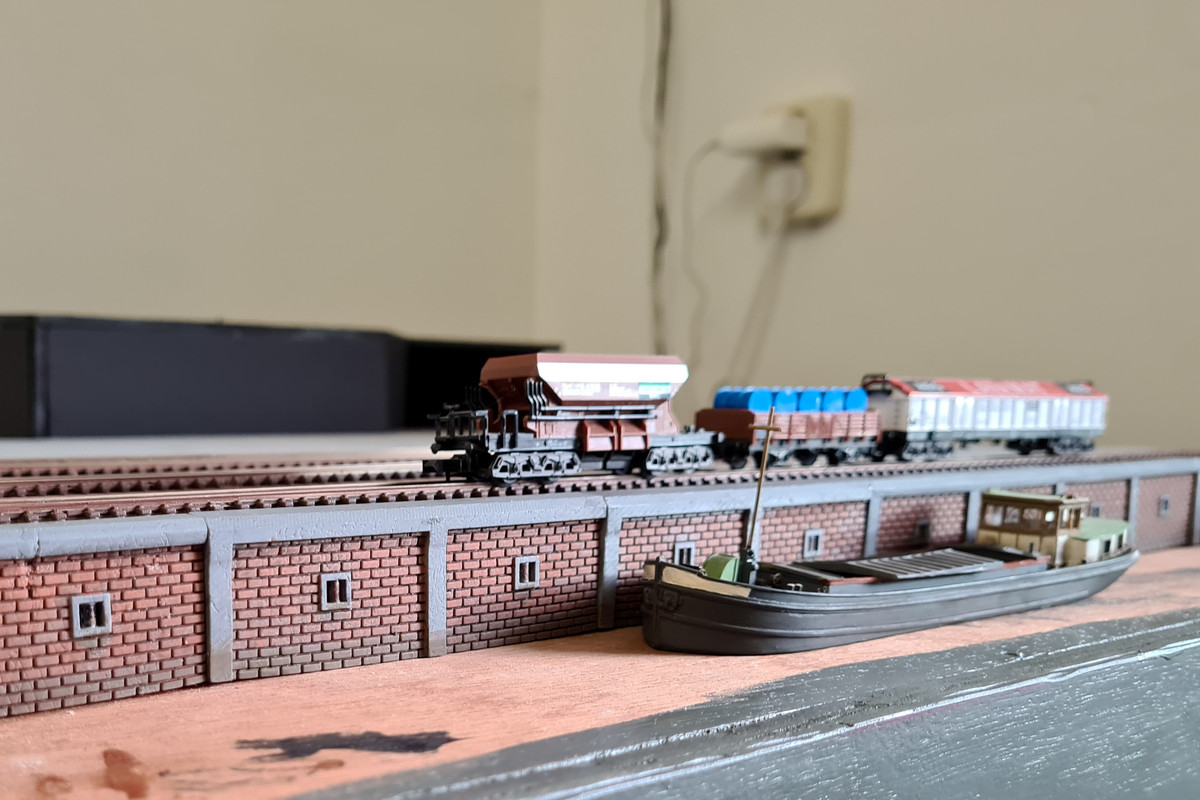

Kademuur is geschilderd en vastgezet. Deze week met het water beginnen.

[Krab]

Hoi Edwin ,als je het water natuurgetrouw wilt namaken dan lees dan even bij Steven zijn draadje .

Op bladzijde 32 even naar beneden scrollen en je ziet hoe hij het doet

viewtopic.php?f=14&t=913&start=775


mvg Sjaak

[EdwinB]

Ola all,

De haven is bijna gereed, ik ben tevreden hoe het is geworden, zo her en der nog wat waterplanten aanbrengen en dan vind ik het mooi.....op naar het volgende projectje

[jw82]

Mooi geworden Edwin!

Welke 'water-methode' heb je gebruikt?

[EdwinB]

Jan-Willem,

Ik heb een bekende watermethode gebruikt:
1.WC papier met houtlijm met een kwast in golfjes brengen.
2. na droging op kleur brengen waarbij de opstaande golfjes een witte top krijgen zo her en der.
3. na goede droging een paar lagen jachtlak. eventueel tussen de lagen door zo her en der nog wat na kleuren.

gr. Edwin

[jw82]

Bedankt Edwin, ik had de verwijzing hierboven gezien en was even benieuwd of dat ook jouw methode is geweest. Want ik ben het ook (voor het eerst) aan het toepassen.

[EdwinB]

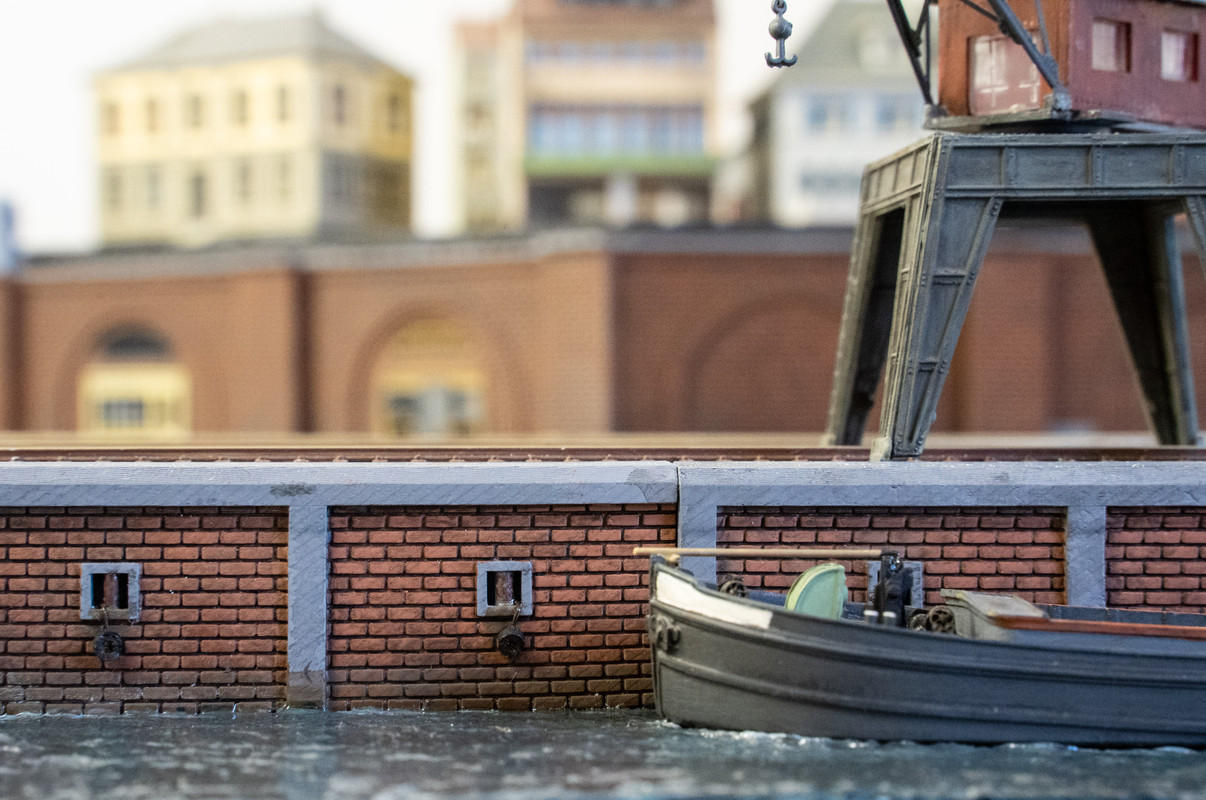

Het water wat beter in beeld. Boot ligt los maar de golfjes heb ik er omheen gemaakt zodat hij niet zo "op"het water ligt.
