De Garagebaan en nu de Kamerbaan

[selectrixfreak]

Heren,

Zo maar even tussendoor.
Kato heeft doubletrack in haar programma en dat lijkt me goed toepasbaar voor een Helix o.i.d.
Afstanden gelijk goed en (niet onbelangrijk) heel betaalbaar

Hans

Mooi spul, die rails van Kato! Waar koop je die?

[Rob Fongers]

Mooi spul, die rails van Kato! Waar koop je die?

Bij H@ns bijvb.....

Sjaak je gaat lekker man.

[Krab]

Hoi ,
vandaag weer een paar uurtjes bezig geweest .


Staat nu op zijn plek ,en ben de rest van de tijd aan het proefrijden wel analoog .
bedrading zit er ook in voor 8 blokken in koploper .
Nu even verder bedenken over het schaduw station .

groetjesss Sjaak

[Smolderz]

Hey Sjaak,

Het tempo is niet omlaag gegaan zie ik, mooi werk man

Ik heb wel een vraagje over de spiraal, daar zit natuurlijk een aantal meters rails in. Maar deel je deze ook op in meerdere blokken? Volgens mij is het best mogelijk om een paar treinen achter elkaar in de spiraal te laten wachten, toch?

Mvg,

Rob

[Michiel]

Knap gebouwd, die helix. Maar het stijgingspercentage lijkt op foto vrij stevig. Heb je een idee hoeveel dat werkelijk is?

[Krab]

Hoi Rob (smolders) ,
er zitten 4 blokken per rail
11-190-11-190-11-190-11-190

Michiel valt wel mee hoor ,
stijgt ongeveer 6,5 cm per ring breedte is 60 cm en lengte 120 cm .
Heb er een lok met 10 containerwagons laten proef rijden ,
ook de fleischmann 23 welke geen trekkracht heeft ofwel weinig ,
met 4 rijtuigen ging er zoder door te slaan van de wielen .

groetjesss Sjaak

[Smolderz]

Hey Sjaak,

Hoe bedoel je het nu precies? 11-190-11-190-11-190-11-190? Die getallen zijn de lengtes in centimeter neem ik aan

Koploper heeft 2 detectiepunten nodig voor een blok. Kan je 1 detectiepunt tussen 2 blokken gewoon verdelen over beide blokken? Dat is wat ik opmaak uit je getallen Zoja dan heb ik weer wat geleerd!

Mvg,

Rob

[Michiel]

Uitgerekend blijkt het stijgingspercentage heel goed; ongeveer 2,1%. Prima!

[Krab]

Koploper heeft 2 detectiepunten nodig voor een blok. Kan je 1 detectiepunt tussen 2 blokken gewoon verdelen over beide blokken? Dat is wat ik opmaak uit je getallen Zoja dan heb ik weer wat geleerd!

Mvg ,Rob

Dit wist ik zelf ook niet maar hoorde het van Rob Fongers dat het zo ook kon .


@Michiel valt toch wel mee de stijging .
Duurt heerlijk lang voor ze boven of onder zijn .


groetjesss Sjaak

[Rob Fongers]

Dit wist ik zelf ook niet maar hoorde het van Rob Fongers dat het zo ook kon .

Wel met de kanttekening dat je die baan ook maar in één richting bereid

[Krab]

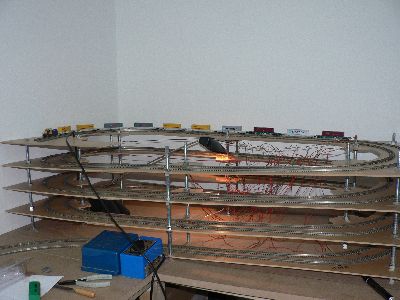

Vandaag weer bezig geweest met de baan en kwam erachter dat de helix vekeerd stond.
Dus omdraaien de rails aanpassen en dan proefrijden met...


en daarna de helix oprijden .....


Wonderwel lukte het dit kleine licht lokje er gewoon met 14 containerwagens op het laatst
omhoog te gaan zonder door te slippen .
Nu verder met het schaduwstation .

groetjesss Sjaak

[henry]

mooi gedaan sjaac, je bent al verder dan mij, ik kan nog niet proefdraaien.

groetjes en veel bouwplezier henry

[Krab]

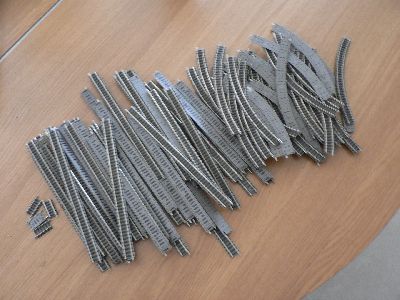

Vandaag even bij Jos geweest om wat rails te halen .


Er was nog genoeg dus als je wat zoekt .
groetjesss Sjaak

[Krab]

Vanavond ook een filmpje gemaakt en op youtube gezet .
Van de eerste proefrit
http://www.youtube.com/watch?v=PzFyQTucW4U

groetjesss Sjaak

[Jos]

Ziet er goed uit hoor Sjaak!

Groetjes,
Jos

[henry]

het loopt mooi hoor
groetjes henry

[Krab]

Dank zij de rails die ik bij je gehaald had Jos.
Zeker Henry voor zo'n klein lokje met 10 containerwagons omhoog

groetjesss Sjaak

[shoven]

Ziet er prima uit Sjaak. Loopt goed en nog lekker wat ruimte om je handen ertussen te krijgen.

[Smolderz]

Netjes Sjaak, netjes

Vanavond probeer ik dezelfde test te doen. Voorlopig nog analoog. Ik ben nu de overgang van het schaduwstation naar de spiraal aan het maken.

[Krab]

Hoi
@Steven had een goed voorbeeld van je helix .

@ Rob hoop dat het bij jou ook zogoed gaat ,bij mij was het ook analoog .

groetjesss Sjaak

[Krab]

Hoi ,
gisteren en vandaag een paar verloren uurtjes gebruikt om draadjes te solderen .
Nadat ik vrijdagmiddag koploperles had gekregen van Rob F. waarvoor mijn dank .
Wist nu waar de bezetmelders kwamen en door Rob's ervaring is het geheel ook een stuk kleiner getekend.
De bezetmelders in het grote schaduw station zijn nu bedraad en geisoleerd .
Nu nog aansluiten op de s88sd16-n van Wim Ros zie foto's .



Daar zullen de nodige uurtjes in gaan zitten .

groetjesss Sjaak

[Wim Ros]

Sjaak, zo te zien heb je de patch-kabel verkeerd aangesloten.
De s88SD16-n modules had ik nu juist zo voor je gemaakt dat het eigenlijk niet fout zou kunnen gaan.

De bedoeling was nu dat je de s88LN zou aansluiten op de S88SD16-n met 1 RJ45 connector. Dan heb je maar 1 mogelijkheid om de patch kabel op aan te sluiten.

Zoals het dus nu zit zal het niet gaan werken.

Mvg
Wim.

[Jos]

Je gaat flink vooruit Sjaak!

Groetjes,
Jos

[Krab]

Hoi Wim ,

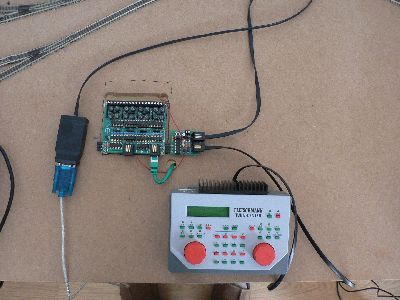

heb even een paar plaatjes gemaakt van de situatie .
De helix staat rechts is een eindpunt ,de TC en pc komen daar waar de dubbele j45 aansluiting is.


Maar dat is niet goed volgens je zegt .
Maar moet het dan volgens onderstaande foto ??


groetjesss Sjaak

[Wim Ros]

Sjaak,

Zoals op het onderste plaatje is het juist, en als je nu die groene kabel even weg denkt en de beide modules tegen elkaar aanschuift zodat hij verbonden wordt via de zes pins aansluiting, dan zie je waarschijnlijk de logica en de juiste manier van aansluiten.

Mvg
Wim.
