Digitaliseren BR 96 van Arnold ( mallet)

[marco]

Heeft iemand al eens de mallet van arnold digitaal gemaakt zelf.
Ik heb al ruim 30 loks zelf omgebouwd maar deze zie ik tegen op.

Deze link heb ik al bekeken
http://www.1zu160.net/digital/einbaubsp ... mallet.php

Maar dat lijkt me niet ideaal op deze manier.

Ook deze link heb ik gezien http://www.mtkb.de/Umbau/Ar_BR96.htm

Maar dan moet er gefreesd worden in het frame.

DEze is bijna hetzelfde
http://www.mtkb.de/Umbau/Ar_BR96ge.htm


Maar hier staat onderaan dat de verlichting aan de voorkant van de lok het draaistel zo "verwarmt" dat het plastic kan vervormen
Daar zit je natuurlijk niet op te wachten.


Wie heeft er ervaring met deze lok?

Graag jullie reacties

[FidOo]

Bij mij staat deze ook op mijn to-do list.

Ik ben wel blij met de link van mtkb want die manier spreekt mij meer aan als die van 1zu160.

en ik zie nergens staan dat het lampje te heet wordt. Dus dat moet geen probleem zijn.
En het lampje zit normaal toch ook voorin. Hij wordt nu echt niet warmer.

En zal misschien wel wat afwijken van wat hun doen als ik zelf denk dat het beter of anders kan!

[marco]

Goed lezen joost
Onderaan bij de laatste link staat dat geschreven.
Grote verschil met analoog is dat het lampje veel feller zal branden bij digitaal bedrijf doordat er veel meer spanning op de rail staat dan wanneer je analoog rijd.

Ik heb het er nu over dat je het lampje dus gewoon altijd laat branden dus niet schakelbaar via de decoder.Wanneer je het lampje schakelbaar maakt heb je geen problemen want dan kun je het lampje minder fel laten branden via je decoder.

Maar als je dat doet moet je weer een extra draad trekken en zorgen dat voorste draaistel soepel kan blijven bewegen

We blijven wachten op meer reacties

Groetjes marco

[Vincent]

je kan het lampje ook vervangen voor een led lijkt me. deze worden niet warm

[marco]

Ja dat kan vincent maar dat is mijn hobby eigenlijk niet
Heeft iemand anders nog ervaringen met deze lok?

Groetjes marco

[FidOo]

gisteravond maar eens de gok gewaagd. Mes in de bodemplaat en snijden maar. Ik ga hem toch volgens de 1zu160 manier ombouwen plus een schakelbare verlichting voor. Zal er uitgebreid foto's van maken.

Edit:

Succes !! Het is gelukt. in 1x goed zelfs. Hij loopt echt super mooi, heel langzaam. Alleen bij hoge snelheid maakt het motortje een gierend geluid, maar dat was ook af en toe voordat hij digitaal was. Dus nog een keertje smeren en kijken of het over gaat.

Nou jah foto reportage met uitleg.

Als eerste moest er besloten worden waar de decoder zou komen. Aangezien ik nog geen slijpschijfjes heb voor de dremel en ik het niet zag zitten om hem achterin te plaatsen zoals op de site van mtkb ga ik hem plaatsen zoals op de site van 1zu160.

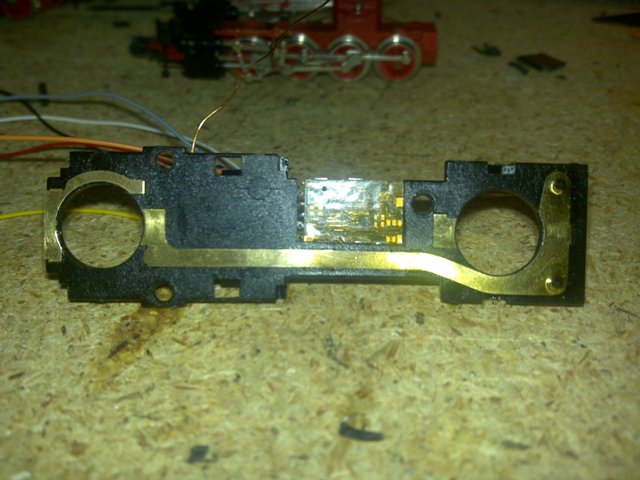

Dus lok ging uit elkaar en het printplaatje was de klos. Heb daar ruimte gecreeerd met een hobbymesje zodat de decoder er precies tussen past en er nog wat ruimte is voor de draadjes. Hij zit alleen geklemt en was niet nodig om hem te lijmen of vast te tapen.

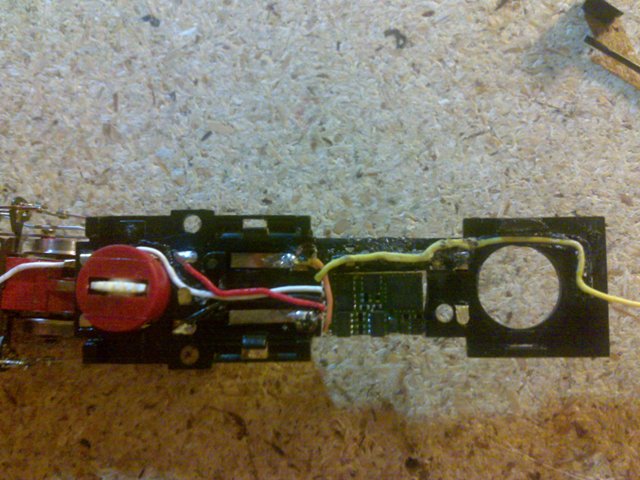

Daarna ben ik gaan kijken hoe ik de draadjes het beste kon laten lopen. heb de spoelen en condensator verwijderd en de strips voor de motor gebruikt en daar de motordraden op vast gesoldeerd.

De binnenkomende spanning zit ook de 2 clips gesoldeerd en heb een extra verbinding tussen de 2 masse strips gemaakt dmv een draad die onder de gele draad zit op de foto.
Vanwege de beperkte ruimte heb ik met mn soldeerbout een gootje gekrast/gesmolten waar deze draad inligt. deze draden liggen links ook al in een verdiepte plek die al aanwezig was.

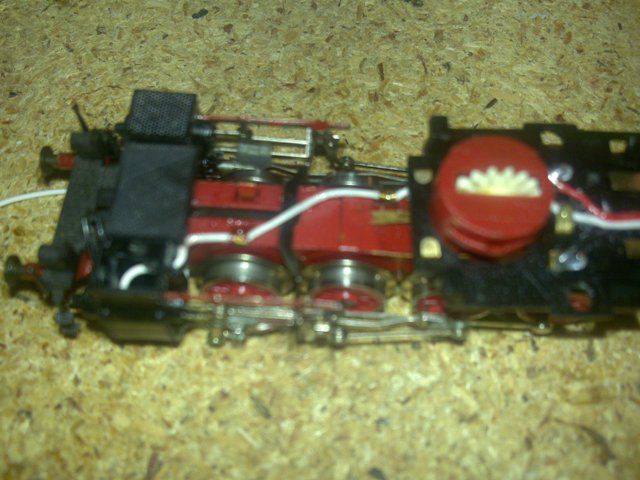

De witte draad voor het voorste licht heb ik ook in een gootje gelegd. deze steekt tussen het draaistel en de printplaat door (deze is afgevlakt links en rechts en past daar precies tussen door zonder de draaiende beweging te hinderen.)

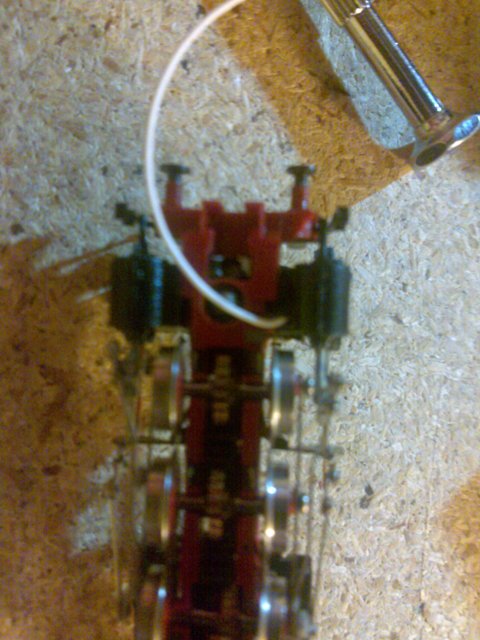

Hier onder nog 2 fotos van het draadje naar het voorste draaistel voor de verlichting. Deze gaat via de linker cilinder naar beneden. Heb hier 2 gaatjes in gemaakt waardoor deze binnen in de cilinder naar beneden gaat. De draad moet nog gecamoufleerd worden. (verf ligt bij een vriend)


en van de andere kant. (is een beetje op zn kop gemaakt maar duidelijk zat)


Deel 1/2

[FidOo]

Deel 2/2

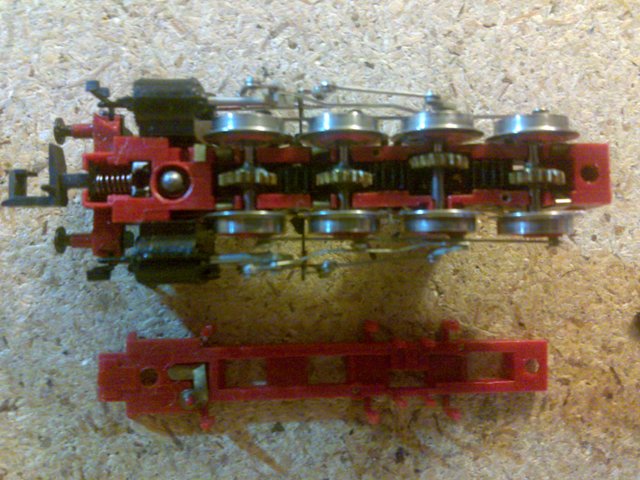

Het voorste lampje krijgt normaal zijn spanning van het koperen stripje op het afdekplaatje die in verbinding staat met het lipje op het draaistel (rechtsboven bij het linker wiel) Deze heb ik afgeknipt en verwijderd. De draad is direct op het lampje gesoldeerd.
Ook hier heb ik wat plastic moeten smelten om het draadje tussendoor te krijgen.



Het achterste lampje zit ook direct gesoldeerd omdat ik eigenlijk gestoord wordt van die lipjes die maar half contact maken omdat de veerkracht er uit is. De gele draad steekt direct door de opening waar normaal het lipje zich bevindt.

De decoder is een Tran DCX74 (geloof ik) die ik speciaal hiervoor aangeschaft had. Dit is eigenlijk de enige keuze voor deze lok vanwege de dikte (of eigenlijk juist omdat ie zo dun is) van de print. Deze decoder kost 32 euro en is dus niet veel duurder als een Kuehn die ik normaal gebruik.

Verder geen instellingen veranderd en het model rijdt al super. Zo traag dat je kunt merken dat de overbrenging van de motorasjes naar de draaistellen een beetje ouderwets is en dus schokkerig rijdt bij kruipstand.

Mochten jullie wat missen of ergens nog een foto van willen hoor ik dat graag.

Nog even een totaal plaatje:

[Jos]

Mooi gedaan hoor Joost!

Groejes,
Jos
