Hallo Mensen

Dit is mijn eerste eigen inbouw dus please KIS oftewel Keep It Simple anders ben ik de draad heel snel kwijt ben ik bang

Affijn, vandaag een DE10 van Kato binnen gekregen, en ik had al 2 PD10MU-3 decoders van D&H liggen

Heel voorzichtig alles proberen in te bouwen met de tips en tekening die ik van Dré heb gekregen…..

Ik heb alles ook goed geisoleerd met Kapton tape zodat ik wat dat betreft geen problemen krijg

Heb alleen de gele en witte nog niet aangesloten , maar wilde het eerst even testen…

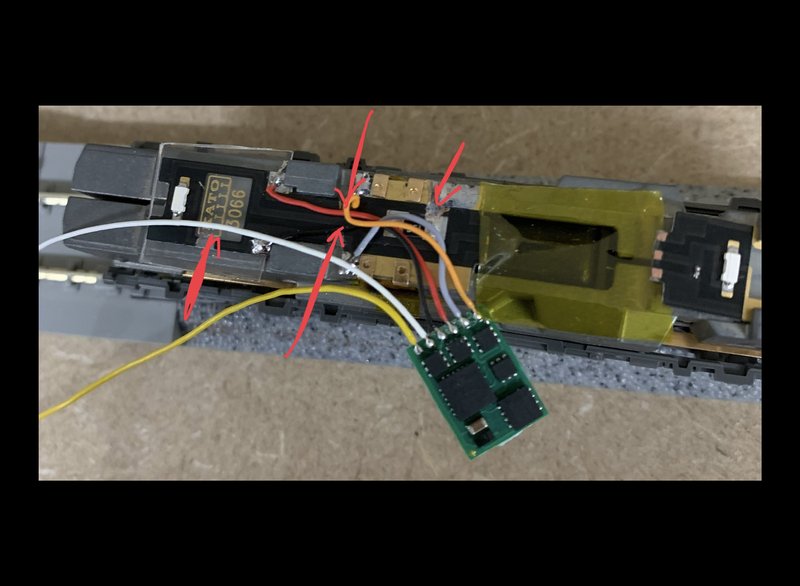

Zo ziet het er nu uit , de rode en zwarte aan de 2 helften aangesloten, en de grijze en oranje naar de motor… alles doorgemeten en ze maken alleen contact met waar ze volgens mij contact mee moeten maken…. Echter lezen van het adres…. Helemaal niks…

Iemand een idee ??

Alvast bedankt voor reacties

Tom

Heb je ook printspoortjes onderbroken op de print?

Dat kan ik helaas niet zien op de foto

Had je deze gezien (al is ie niet echt duidelijk ...) http://www.clubncaldes.com/2015/08/de10 ... rsion.html

Kun je verbindingen doormeten?

rood en zwart moeten beide naar een rail gaan

oranje en grijs moeten naar de motor

Je kan ook de decoder er weer uit halen en dan rood met oranje verbinden en zwart met grijs verbinden. Dan moet de lok weer analoog rijden.


Guus

En standaard staat een nieuwe decoder op 3. Kan je loc daarmee digitaal rijden?

Hi Tom,
Misschien kan je even meten met een multimeter of de koperen vlakjes met de rode en zwarte draadjes wel goed contact maken met het frame.
Er bestaat een kans dat door het aansolderen van de draadjes wat vuil (van harskern soldeer) tussen het koperen vlakje en het frame gekropen is. Het printplaatje moet echt goed strak tegen het frame aanzitten.
Heb dit zelf ook onlangs ervaren.

Jongelui…. Alles gemeten en geeft keurig signaal dat het goed contact maakt
Dus van rails naar zwarte connector, en de andere kant naar de rode…

Digitaal doet ie helaas niks (ook niet op 3 ) ,

Analoog nog getest of ik misschien niet te enthousiast met kapton had geplakt, maar daar rijdt ie prima……

Kan er toch niet mee te maken hebben dat ik de witte en de gele voor de verlichting nog niet heb aangesloten ??

Dré, jij had de draadjes naar de motor rechtstreeks gesoldeerd ? Die ene was maar een heel klein stukje van te zien, vandaar dat ik er voor gekozen had om de koperen lipjes te gebruiken……

DCC voor een beginner valt ook niet mee….

Oh ja en inderdaad had ik de printspoortjes onderbroken op de volgende plekken :

Je zei dat je niet kon uitlezen. Kun je wel schrijven? Op programmeer spoor.

Het is goed dat je de witte en gele draad nog niet hebt aangesloten ... Dat is alleen nodig voor de verlichting ...

Dat is voor later .... nu heb je nog andere problemen ...

Op zich is het heel simpel: rood en zwart aan de rails en tussen oranje en grijs een motortje.

Meer is het niet.

Heel zwart wit zou je de hele print er uit kunnen halen en de draadjes direct aan de contactjes van de sleper en de motor kunnen solderen.

(ik schrijf bovenstaande alleen als achtergrond info ... ik zou de print er in het echt niet uithalen).

Hebben beide draaistellen stroomafnemers? Zijn beide draaistellen nog wel met de rode en zwarte draad verbonden? Anders misschien contact problemen als je maar via 1 draaistel stroom door geeft.

Guus

Dank alweer voor het meedenken ……

Kan ook niet schrijven op het programmeer spoor

Ik zat zelf ook even te denken…. Zou ik, om de decoder te kunnen testen, deze rechtstreeks met de zwarte en rode draad aan de dcc controller kunnen hangen ? (Uiteraard op het programmeer spoor.)

Groetjes
Tom

Volgens mij wel, maar laat een ander dat ook nog even bevestigen, want zelf heb ik dat nog nooit gedaan.

Ja hoor dat kan, rood en zwart direkt aan de centrale ... Ik zou wel de programmeerspoor uitgang gebruiken ...

Ook dan -moet- er een motortje aan oranje & grijs.

Kijk, daar kan ik wat mee

Eigenlijk is het (tot op zekere hoogte) wel leuk dat ie niet werkt….. de learning curve is wat hoger op deze manier

Dus je zegt dat er in ieder geval wel een motortje tussen oranje en grijs moet….. ok ga ik dat ook proberen…..

Ik weet in ieder geval dat ie analoog werkt, dus de contacten naar de motor zijn ok…..

Ik hou jullie op de hoogte……

Hallo allemaal !!

Na heel veel testen zonder resultaat dacht ik bij mezelf, kom ik probeer mijn andere decoder eens even en wat denk je ? Ja hoor….. gewoon werken dus !

Decoder dus defect….. vreemd wel, want hij was splinternieuw, en ik weet (bijna) 100% zeker dat ik hem niet vernaggelt heb…. Ik zal eens even navraag doen bij de leverancier…. Maar vrees het ergste….


Ik heb echt van te voren alles nagekeken, want ik was er juist bang voor om hem stuk te maken, maar hij was dus al stuk…..

Affijn, het werkt allemaal prima, dus ik ben wel blij… mijn eerste zelf ingebouwde decoder… het was een heel avontuur dit weekend, maar het is dan toch ook wel weer leuk om hem te zien rijden…..

In ieder geval allemaal heel erg bedankt voor de hulp en de tips !!

Tom
