Zelfbouw halfronde draaibrug

[hansw51]

Beste Allemaal,

Ik wil een draaibrug gaan bouwen welke ook kan draaien.
Deze wil ik in mijn toekomstige baan Wernsk gaan gebruiken.
Daar de baan i.v.m. verhuizing nog even moet wachten ben ik alvast begonnen om in google sketchup een ontwerp te maken.
Tevens ben ik al begonnen met de nodige elektronica te ontwerpen. En deze tevens in LT-spice te simuleren (Dit voor de geinteresserden)

De brug zal voor een deel uit messing worden opgebouwd .
De brug zal i.v.m. mijn spaarzame tijd niet snel gebouwd gaan worden maar ik wilde jullie toch op de hoogte houden van de vorderingen.

Of het gaat lukken zullen we wel zien.
Allereerst het basisontwerp:
De brug zal zelf 25cm laang worden. Daarnaast zijn natuurlijk de op en afritten nodig.
De brug zal niet alleen een enkel spoor hebben maar ook een weg welke een deel van de toekomstige haven gaat ontsluiten.
Daarom zal de brug dus 9.5cm breed worden.
De weg zal 3.8cm breedte zijn en uit 2 rijbanen bestaan.
De ruimte voor de trein zal 3cm zijn.
Tussen de rijbaan en de trein zal een strook liggen van 9mm
Aan de andere kant van de rijbaan een strook van 10mm voor fietsers etc.
De plaats voor de balken zijn dan dus 4mm breed aan beide zijden van de brug.

Bijgevoegd een plaatje.

groetjes Hans.

PS Tips zijn natuurlijk welkom

[hansw51]

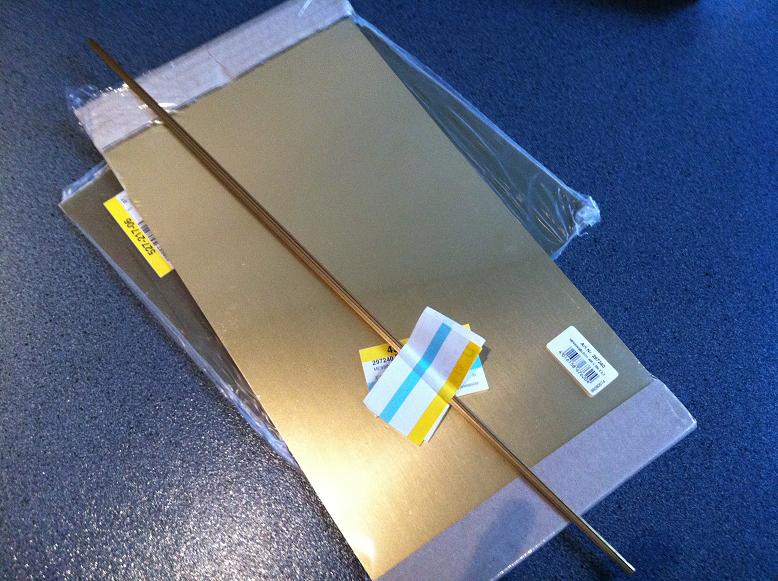

Tevens een foto van de al binnengekomen onderdelen.
H- balken messing 1.5mmx1.5mm
Messing plaat
Printplaat voor de basis.

[Jos]

Nou Hans, ik zit al op het puntje van mijn stoel
Ik ben heel benieuwd naar je resultaten.

Groetjes,
Jos

[dentheo]

Beste Allemaal,
Bijgevoegd een plaatje.

groetjes Hans.

PS Tips zijn natuurlijk welkom

Hans worden zo'n bruggen niet excentrische gebouwd ?
Bij een openstaande brug, zoals op jou schets,is er wel erg weinig plaats voor een boot...

[hansw51]

Sommige worden excentrisch gebouwd.
Bijgevoegd een plaatje van brug in dordrecht.
Deze is ook niet excentrisch gebouwd.
De ruimte welke over blijft voor de boten is bij mijn ontwerp omgerekend 10m.
Wanneer de ronding van de op/afrit rech gehouden wordt komt daar nog 2m bij.
Een rijnaak is +/- 10meter breed en 95-135meter lang.

Moet dus net gaan.`
Ben aan het bekijken of ik de brug minder breed kan maken.
Een gemiddelde weg is +/- 6m breed.
De breedte is nu 95mm en ik wil naar 85mm gaan.
Een andere optie is een enkele rijbaan met verkeerslichten om toch in 2 richtingen verkeer toe te staan.

Toch eens horen wat jullie vinden.

groeten

Hans

[dentheo]

Inderdaad lengte breedte verhouding beetje "masseren".

[maarten]

Stoer! Voor de baan in mijn hoofd wil ik ook een draaibrug ooit. Ik ben benieuwd hoe het je vergaat. Je pakt het in ieder geval meteen goed aan.

[Rob Fongers]

Nou ik ben ook benieuwd....

Het idee is goed

[calixtus]

lijkt me erg stoer worden hans.

ben ook zeer benieuwt.

got my eyes on you

johan

[hansw51]

Even een kleine update.

De brug heb ik een beetje herzien.
De breedte is aangepast van 95mm naar 77mm.
Het spoor wordt 30mm breed, de weg wordt 30mm breed, dit gaat net. En de stoep ligt maar aan een kant, 6mm breed.
Tussen de weg en het spoor ligt nog een ruimte van 3mm. De brugzijkanten zijn 2x4mm breed Totaal dus 77mm

De breedste boot welke in de haven komt is de veerboot(zie plaatje 1) is 55mm breed.
De ruimte tussen de pijlers en openstaande brug is 75.4.mm dus het gaat net.
Omgerekend houd de boot aan beide zijde 1.6meter over.
De rijnaken welke gebruikt gaan worden zijn maximaal 35mm breed. Ruimte genoeg dus.

Ik zit nog te wachten op de laatste messingonderdelen.

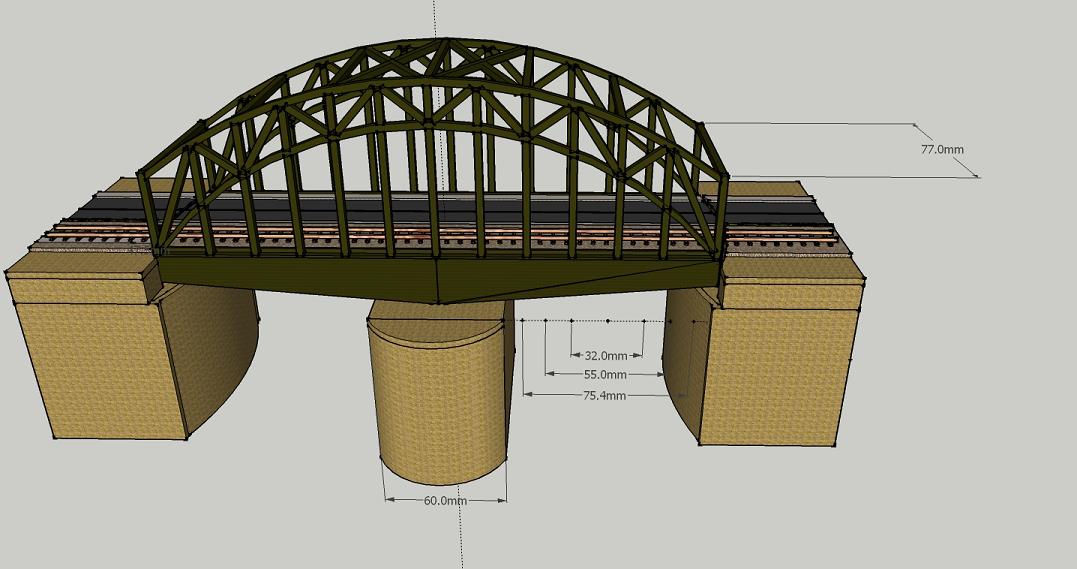

Daarna kunnen we gaan bouwen. bijgevoegd nog het plaatje van de nieuwe brug ontworpen in sketchup.
Moet ook nog onderzoeken of in de pilaar genoeg ruimte is voor de elektronica.

De aansturing wordt gebouwd rond een stappenmotor.
De dicht en open wordt gedetecteerd door een IR zend en ontvangertje.
De aansturing wordt niet gebouwd met een pIC maar met de cd4017 welke ik nog had liggen.
Later kan de aansturing mogelijk gebruikt worden om een draaischrijf aan te drijven.
Dat is een later project.

Tot zover de update.

Groeten

Hans

[Chris83]

leuk project! heel mooi getekend al en die 2 schepen ook erg leuk, de veerboot is dat die voor wagons mee te vervoeren?

daar heb ik ooit een mooi artikel in de railhobby of railmagazine over gelezen.

[hansw51]

Beste Chris,

Eigenlijk kan ik daar nog geen antwoord opgeven, hij staat nog op mijn verlanglijstje wel heb ik de kleine rijnaak van artitec.
De andere volgen zeker nog

groetjes

Hans

[hansw51]

Beste Allemaal,

Op het punt dat ik wilde beginnen met bouwen is het e.a. naar boven gekomen.
Ik werd terecht op gewezen dat de brug niet geheel voldeed aan een juiste constructie.
Bij een boogbrug komen de steunende punten op daar waar de bogen beginnen.
Daarom staan deze altijd op een pijler.
De bodem hangt dan aan de bogen.
Bij een draaibrug zal het steunpunt daar moeten liggen waar hij draait.
Dat kan dus eigenlijk geen draaibrug zijn.
Ik ga eerst nu het ontwerp voor een juiste constructie bekijken.
Ik wil namelijk zo goed mogelijk de realiteit benaderen.
Ik heb al wel een andere brug gezien.

groeten

Hans

[hansw51]

Beste Allemaal,

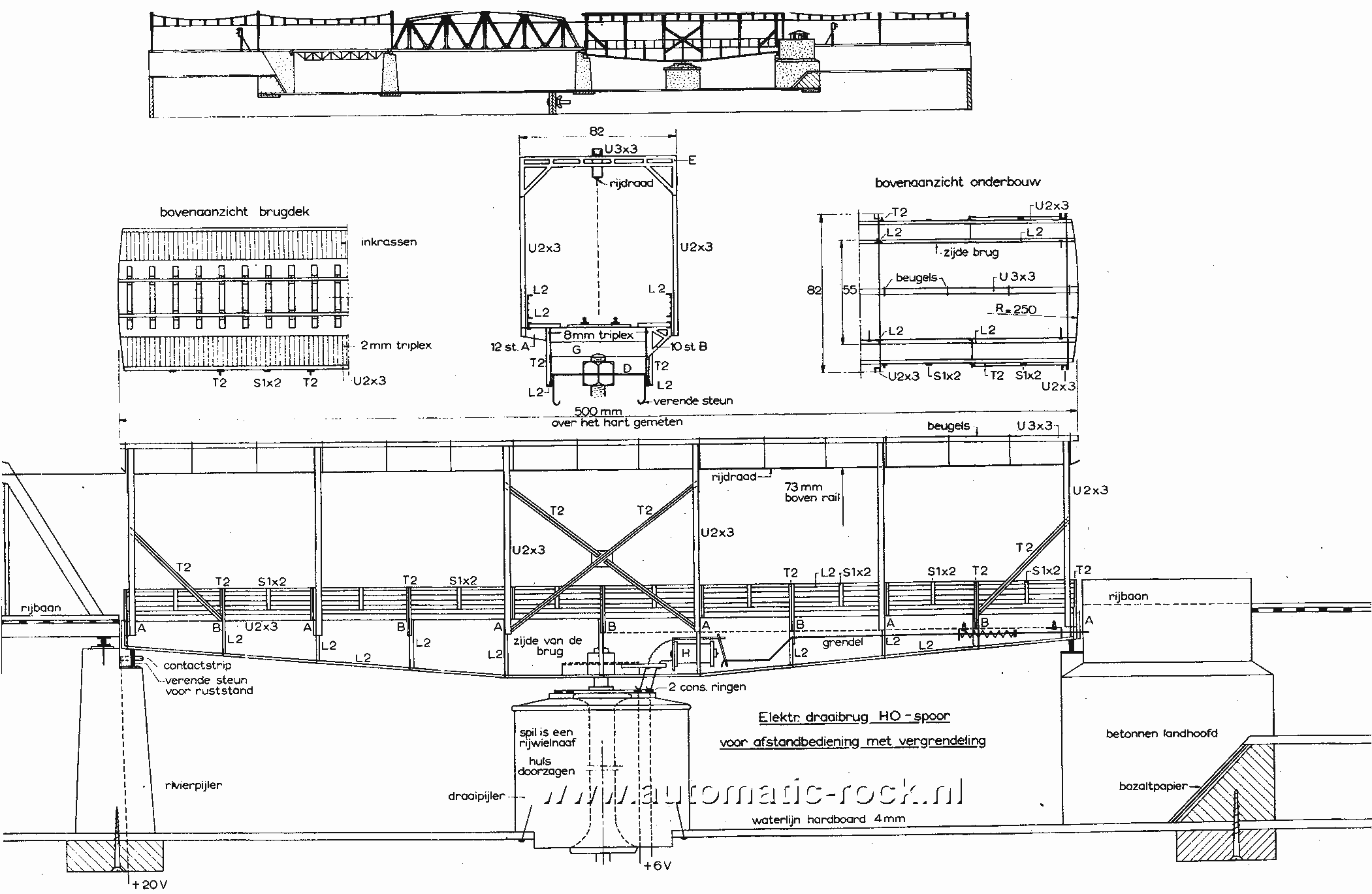

Na aanleiding van wat opmerkingen over de realiteit etc, waar ik graag aan wil beantwoorden , heb ik een nieuwe brug ontworpen welke gebaseerd is op 2 a drie bruggen gevonden op internet.
Bij gevoegd de nieuwe tekeningen.
Julie opmerkingen graag.

groetjes,

Hans

[Chris83]

ziet er mooi uit, aleen ik vraag me op eens af:
Wat als de brug gedraaid is, dus open.

Is ie dan niet wat breed? ten opzichte van de doorgang? Dan heb je nog kans dat een boot er niet onderdoor kan. edit: even terug gelezen dat je opening dan 77mm is.

Daarom dacht ik zelf dat draaibruggen smal waren en bruggen met meerdere banen, hef of klap bruggen waren.

[hansw51]

Beste Chris,

Heb toch nog bruggen gevonden welke 2 rijbanen hebben en redelijk breed zijn.
Maar wel zonder spoorbaan.
De boten welke ik ga gebruiken in de haven staan hierboven.
Voor de ferry geld dat omgerekend 1.6m aan beide zijde vrij is (10mm) dat zou normaal genoeg moeten zijn om de boot binnen te krijgen.
Voor het waterverkeer welke het meest deze haven binnen komt geld dat zij omgerekend 2.6m aan beide zijde zouden hebben.
Denk dat dat wel voldoende is.
Had de brug wel graag langer willen hebben maar dat gaat niet op de opp. welke ik tot mijn beschikking heb.

Ga nu beginnen met bouwen.
Het enige wat een probleem zou kunnen zijn zijn de gebogen delen.
Hiervoor heb ik het idee om een mal te maken van hout waarin de buiging zit.
Tussen de twee gezaagde delen kan ik dan de messing staaf leggen en zo buigen.
Indien iemand een beter idee heeft kan die hem wel even doorgeven.

De basisplaat is al uitgezaagd en ik begin met de onderkant.

Later meer plaatjes.

groetjes,

Hans

[Chris83]

ik buig veel messing (grote stukken) op mijn werk, als je een mal maakt van hout op de juiste maat, is het toch lastig om het messing op de gewenste maat te krijgen, want als je het uit de mal haalt buigt ie weer een stukje terug. Maar als je toch voor een mal gaat, maak er dan eentje die je vast kunt zetten in de bankschroef of zo, werkt heel goed.

Op mijn werk buig ik het om een fles heen beetje bij beetje en dan passen of het klopt, mischien dat je dit even kunt uitproberen met een rest stukje.

En als je gaat buigen, zaag de gewenste lengte pas af als je het gebogen hebt. Dat voorkomt dat de uiteinden recht zijn. Gewoon met een ijzerzaagje in de figuurzaag.

Ik hoop dat je hier wat aan hebt

[spoor65]

UHMMMMMMMMMmmmmmmmmmmmmmm Chris,

je buigt het messing op jouw werk om een Fles

Mag je thuis niet drinken of zo, dat je dat dan maar op jouw werk doet

mvg

Freddy

[Chris83]

ik werk bij een Edelsmit/Kunstenaar

Die fles is een butaangas fles om mee te solderen.

en wat ik thuis drink mag ik zelf uitmaken

Maar een fles is prima om latten en buizen op te ronden.

[hansw51]

Zal zeker om te buigen denken aan de flestechniek.

Hier dan de eerste foto's van de bouw.
De grondplaat, printplaat en daarop de eerste messing onderdelen.
2 Balken van 3x3 mm en 2 hoekprofielen.
De printplaat was helaas niet dubbelzijdig dus de hoekprofielen zijn gelijmd.

groeten

Hans

[evo]

Hoi Hans,
Je bent goed bezig. Goed om de zaak eerst in de pc te ontwerpen. Ik heb eigenlijk maar 2 opmerkingen:
- Zijn bij deze bruggen de middenpeilers niet altijd even breed als de brug, m.a.w. dat er niks buiten de peiler uitsteekt boven de vaargeul als de brug open is?
- Ik zou ervoor zorgen dat de peilers aan de walkant een "zoekkantje" hebben, een klein hellingkje. Als dan de brug een heel klein beetje schuin aankomt bij het dichtgaan, dan zorgen die twee hellinkjes ervoor dat de brug netjes dichtgaat op de goede hoogte. Zoals je het nu hebt is er een grote kans dat de brug bij het dichtgaan met een heel klein hoekje tegen de peiler aan botst en zichzelf vast zet.

[rinze]

Hoi Hans

Mooi project. Ben erg benieuwd of straks ook daadwerkelijk alles werkt zoals het zou moeten.
Sterkte met bouwen.

Groetjes Rinze

[hansw51]

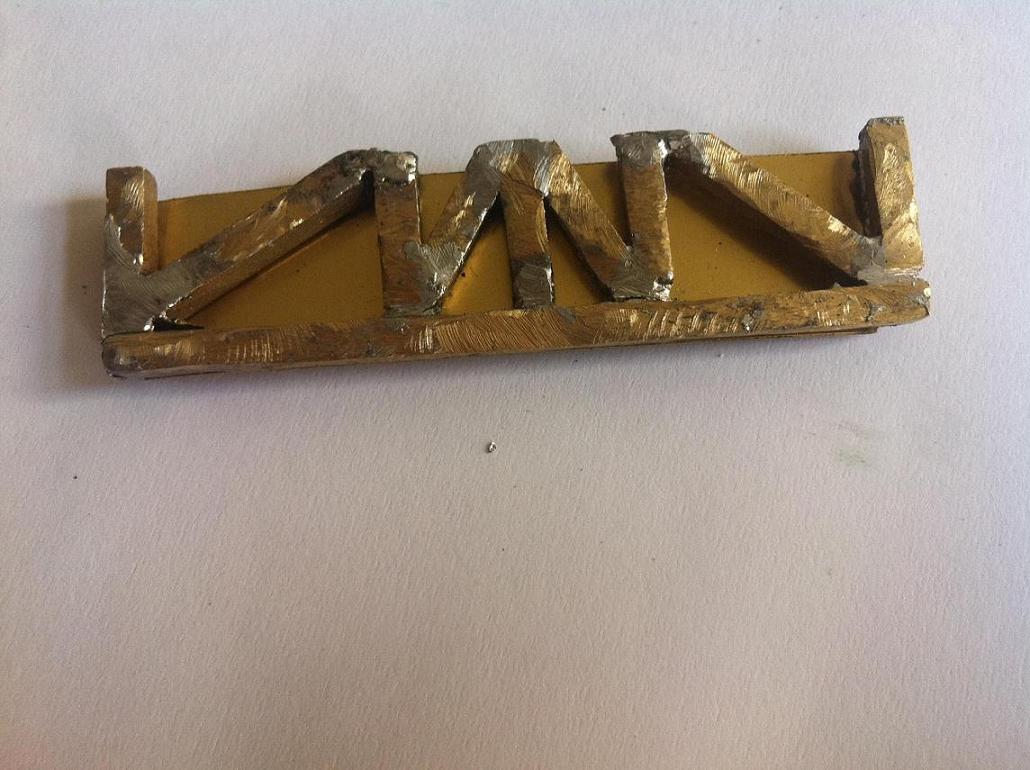

Ben bezig geweest om een gedeelte te solderen.
Een deel van de zijkant is gemaakt.
Het is nog een probeersel maar ziet er volgens mij redelijk uit.
Zeker als het straks groen gespoten is.
Hier en daar ga ik het nog opschuren.

Hier een foto.
Geef julie commentaar maar.


groetjes,

Hans

[shoven]

Leuk hoor Hans, ik ben benieuwd hoe het wordt.
Ter info: over het kanaal van Gent naar Terneuzen liggen 2 van dit soort draaibruggen, een bij Sas van Gent en een bij Sluiskil. Als je daar even op googlet ("brug Sluiskil") is heel veel informatie te vinden, ook over de afmetingen e.d.

[Rob Fongers]

Hans,

Hoe soldeer jij? Met een bout of een vlam?

Ik vind het soldeer wel erg grof en kan m.i. veel mooier indien je de goede methode hanteert.
