Boogbrug over het Amsterdam-Rijnkanaal bij Diemen

[frits]

Hallo Allemaal.

Even zat van treintjes en bedacht me dat ik nog een paar tekeningen had liggen van een mooie brug.
Besloten om hem in ieder geval in 3d te tekenen.

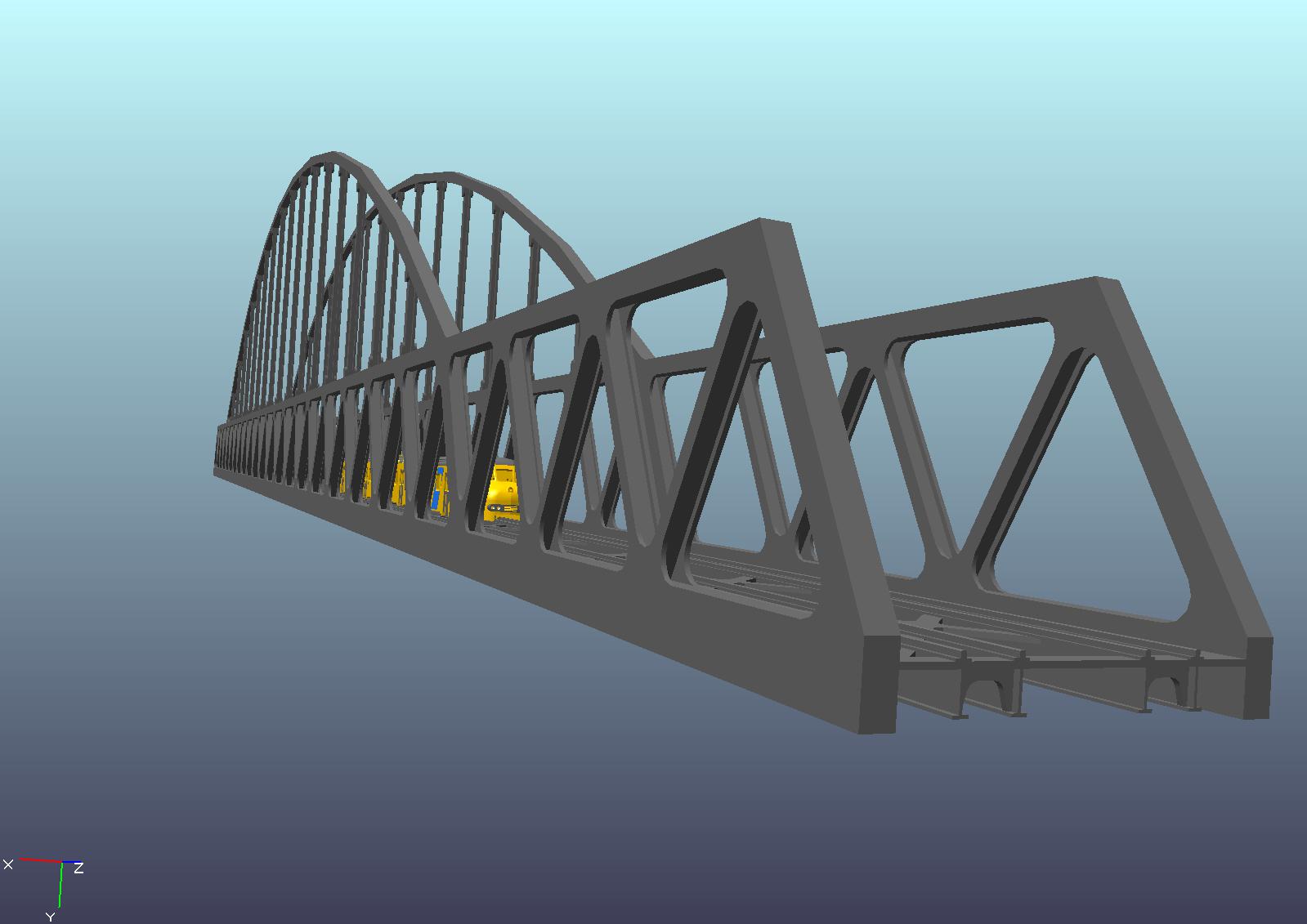

Een paar foto's van hoe die er nu bij staat.
Heb er een paar eigen treintjes opgezet dan lijkt het ook nog wat.

Model (24).jpg (86.84 KiB) 10378 keer bekeken

Een paar gegevens van het model. Lengte ruim 150 cm breedte 7 cm en hoogte ruim 23 cm en dat allemaal in N

Model (18).jpg (95.47 KiB) 10378 keer bekeken

Model (19).jpg (115.16 KiB) 10378 keer bekeken

Model (20).jpg (100.17 KiB) 10378 keer bekeken

Wie weet als er een printer is die dit kan uitspuwen en de prijzen wat zakken

Groeten Frits

[Bouwe]

Mooi Frits!

Ga je wel eerst je woning uitbreiden als je deze laat printen?

[Trammetje]

Zier er erg mooi uit. Als je hem echt wilt laten printen moet je de rails even uitgummen en kijken of je hetzo kan maken dat je minitrix rails mooi in weg valt. E en een klein tipje van mijn kant.

[Ad_M]

Hoi Frits,

Het is wel mooi...
Zo ver ik het nu ziet zou ik een stukje aan mijn huis moeten bouwen en een nieuwe baan om dit ooit kwijt te kunnen

Misschien nog voorbereiding voor bovenleiding?

Mvg,
Ad

[BenQ]

Frits,
In zijaanzicht ziet het er wel getrouw en zeer mooi uit. Lijkt mij nog een boel werk om dit te tekenen.
Alleen op de kopse kant klopt het niet helemaal, de brug zou geen lang leven beschoren zijn.
Er zitten namenlijk geen verbanden tussen de bogen onderling.
En de balkjes tussen de onderligger en de rails zijn veel te dun, deze moeten minstens 1000/160 mm zijn.
Zelf een boogbrug ontworpen voor verkeer en ook gemaakt.
Boogbrug voor verkeer
De spoorbrug bij Oosterbeek is in H0 gemaakt en die ziet er zeer goed uit.
Deze brug zoals op de foto is 2 meter lang.
Hierbij de foto en daaronder de link naar het verslag van de bouw:


Spoorbrug Oosterbeek H0

[frits]

Hallo Allemaal,

Bedankt allemaal voor de opmerkingen en tips.
@Bouwe ,

@Trammetje, Die rails gaan er weer van af maar die heb ik er even opgezet zodat ik het treintje kan laten rijden zeg maar. Nou ja voor het programma dan, want dan kan ik er een filmpje van maken waar de treintjes over de brug rijden. Had vast op een andere manier mogelijk geweest maar dit was even een snelle oplossing.

@Ad, de brug is nog niet af

@BenQ, Op de een of andere manier was ik niet duidelijk met mijn tekst. (een paar foto's van hoe die er nu bijstaat)
Je hebt helemaal gelijk dat de brug op deze manier niet 1 trein zou overleven
Dus zal ik de tekst even duidelijker maken, de tekening is nog niet af en daarmee de brug niet.

Ik had je verslag al eens gezien en gelezen en mijn complimenten. Ziet er geweldig uit.

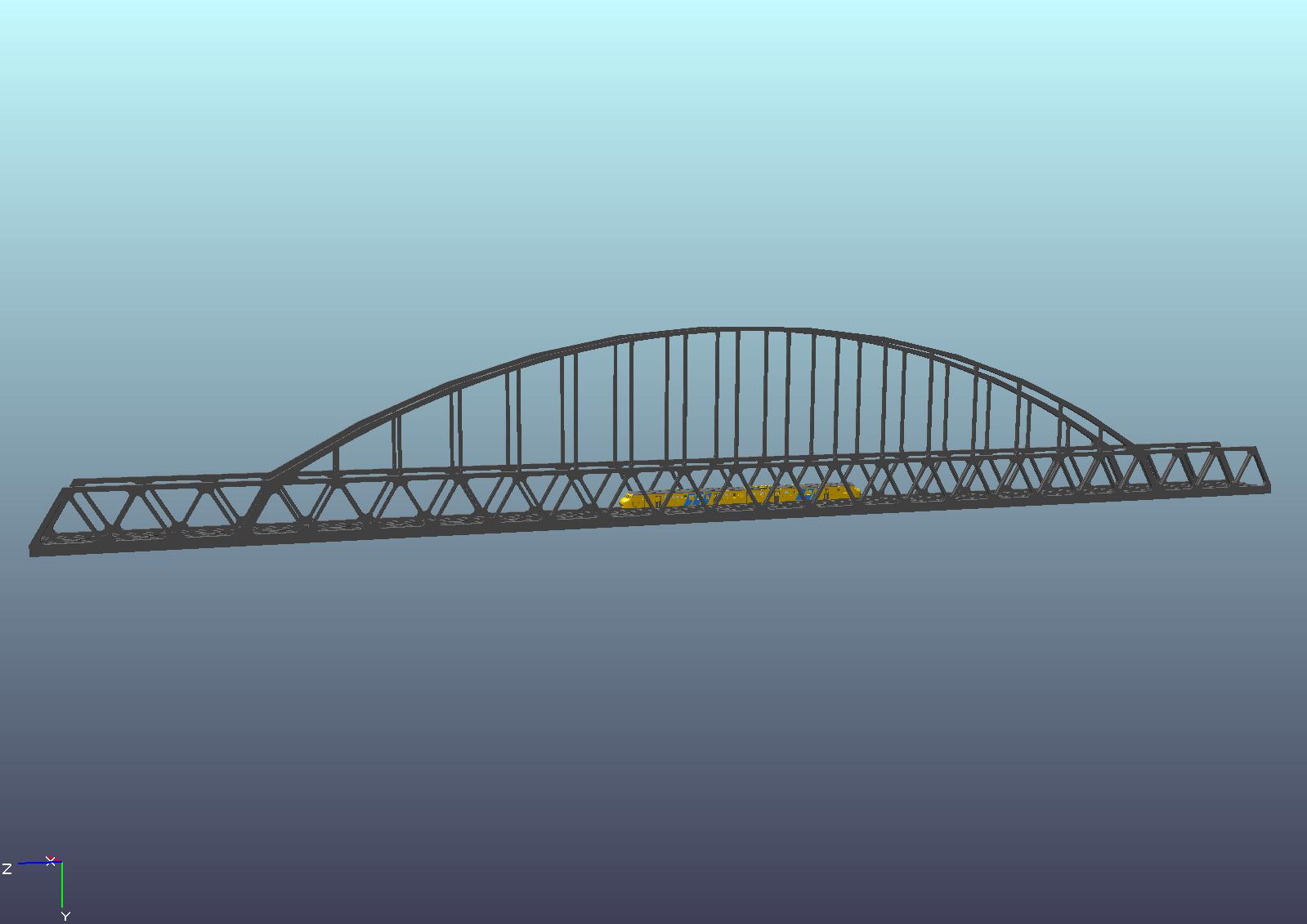

Heb even de eerste brug opgedoken en daarvan een foto gemaakt. Let wel dit was de eerste poging en die is niet correct maar dient als voorbeeld.

Model (26).jpg (64.54 KiB) 10257 keer bekeken

Groeten Frits

[BenQ]

Frits,
Dit lijkt al weer wat beter.
Ben tekenaar op een constructiebureau geweest en dan let er altijd op of de constructie wel logisch is.
Trouwens wel leuk die trein die zonder wielen over de brug rijdt.
Hou er wel rekening mee dat aan het einde van de boog de pijlers moeten komen.

[maarten]

Nooit gehoord van een zweeftrein Ben?

[BenQ]

Maarten,
Dus het is een hoovercrafttrein, leuk.
Zou wel leuk passen op een zweefbrug.

[D-Mon]

Maarten,
Dus het is een hoovercrafttrein, leuk.
Zou wel leuk passen op een zweefbrug.

Een hoovercraft zou geen airpocket kunnen opbouwen op een dergelijke constructie..

Nee, we moeten denk ik gaan zoeken naar magneet treinen (maglev) voor een dergelijke constructie.

[ns1200]

Mooie brug Frits, Zal wel wat kosten als 3d print. Heb zo'n grote nodig om een deur te over bruggen
en dan ook nog voor 3 sporen.
3 sporen, ja er loopt een trambaan naast.

Grt Rick

[marco]

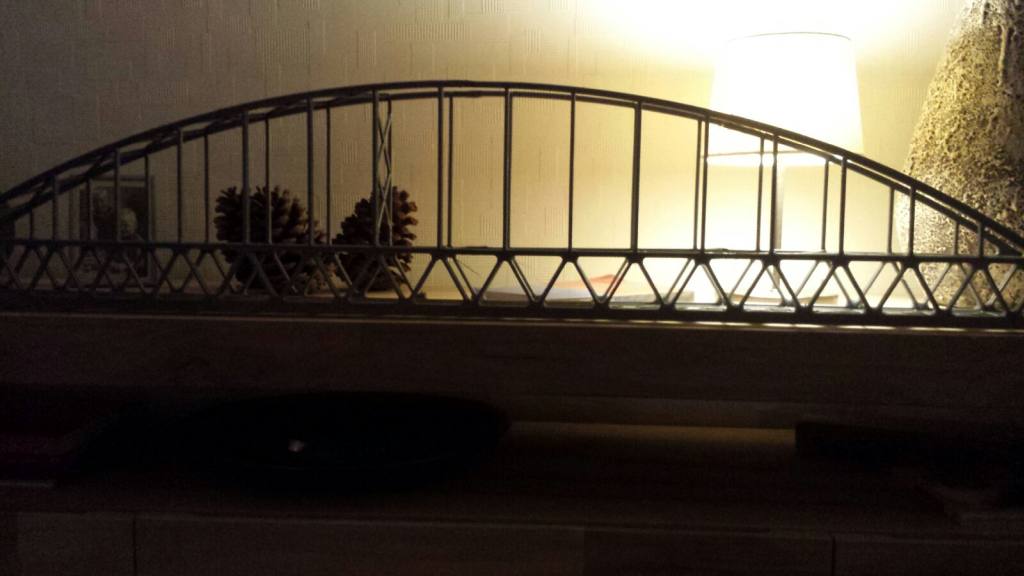

Frits ter inspiratie deze is gesoldeerd van messing eigendom van onze club N Spoor Nijmegen ( NSN )

[evo]

Zitten alle klinknagels erin?

Maar zonder gekheid: waarschijnlijk kan dit wel gelaserd worden uit triplex/karton - wellicht met een paar aanpassingen van het model.

[mikey]

Die zal wel aardig wat wegen. Ik heb het formaat real-time gezien...

Is profieltjes van styreen geen idee?
Je hebt ze zo ongeveer in alle maten.

[Ad_M]

Ik heb het formaat real-time gezien...

Zat net te denken, zelfs in N blijft het een mooie maar flinke ruimte vreter

Mvg,
Ad

[jeepney]

Ik heb het formaat real-time gezien...

Zat net te denken, zelfs in N blijft het een mooie maar flinke ruimte vreter

Mvg,
Ad

Met de nadruk op (erg) "mooi".

Henk

[frits]

Hallo Allemaal,

Het is even geleden maar we zijn de brug niet vergeten.
De brug op zich was het probleem niet, wel de uitvoering, en daarmee de vraag wat mag het gaan kosten.
Bij meerdere 3d print bedrijven de brug geupload en besloten dat maar niet te doen.
Toen kwam mijn tweelingbroer op het idee om zelf maar een 3d printer te gaan bouwen. Het leek hem wel een uitdaging om die brug te printen.
Daarmee moest ik de tekening compleet aanpassen om het werkbaar te houden.

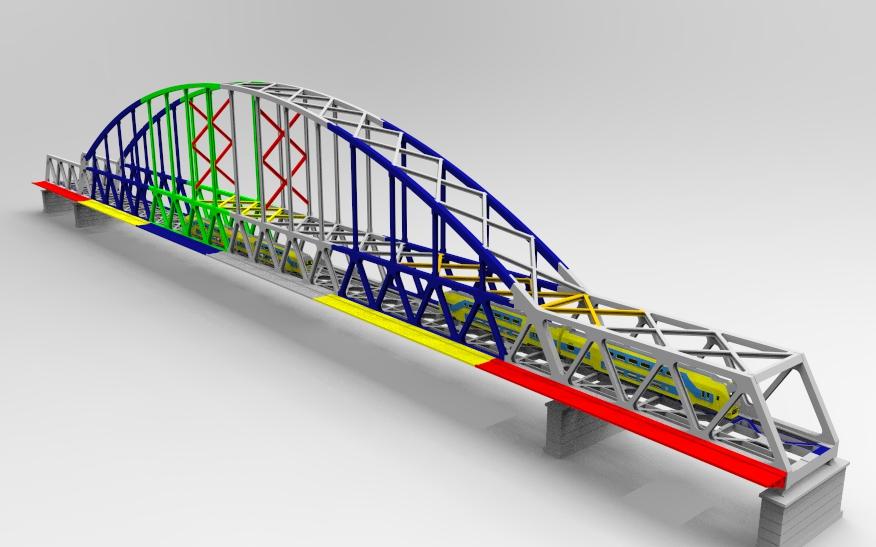

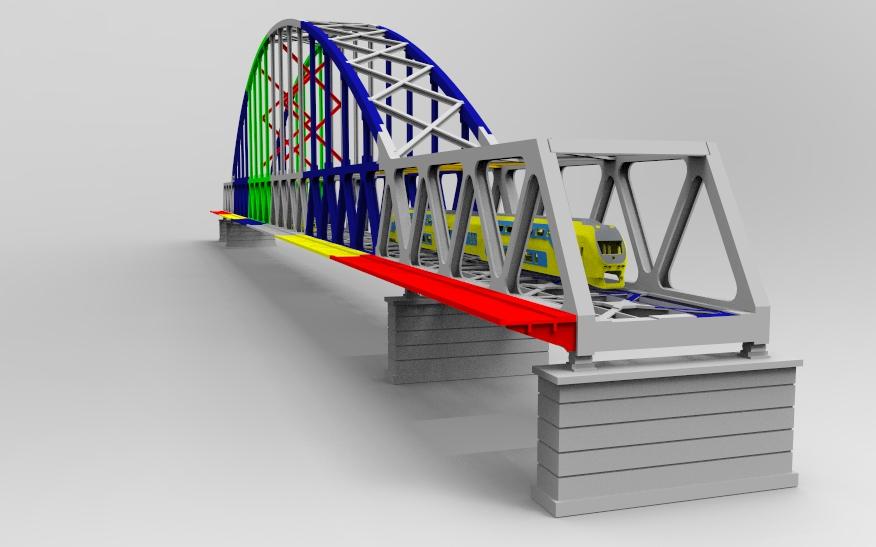

Eerst maar eens een paar screenshots van de brug waarbij de verschillende kleuren aangeven dat het aparte onderdelen worden.
Ik heb niet elk onderdeel apart gekleurd zie ik wel maar het geeft een aardig beeld in ieder geval.
Er zijn in de boog ook nog onderdelen weg gelaten omdat die een kopie van de andere kant zijn.

[frits]

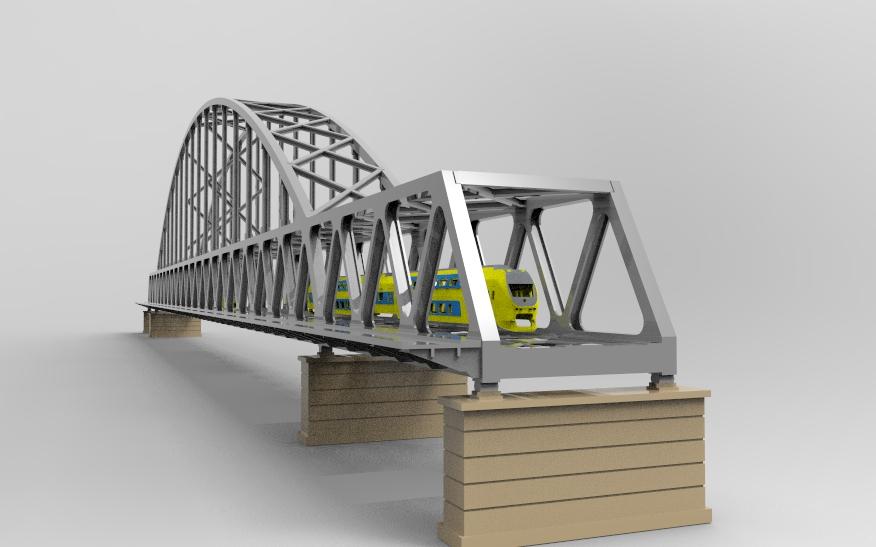

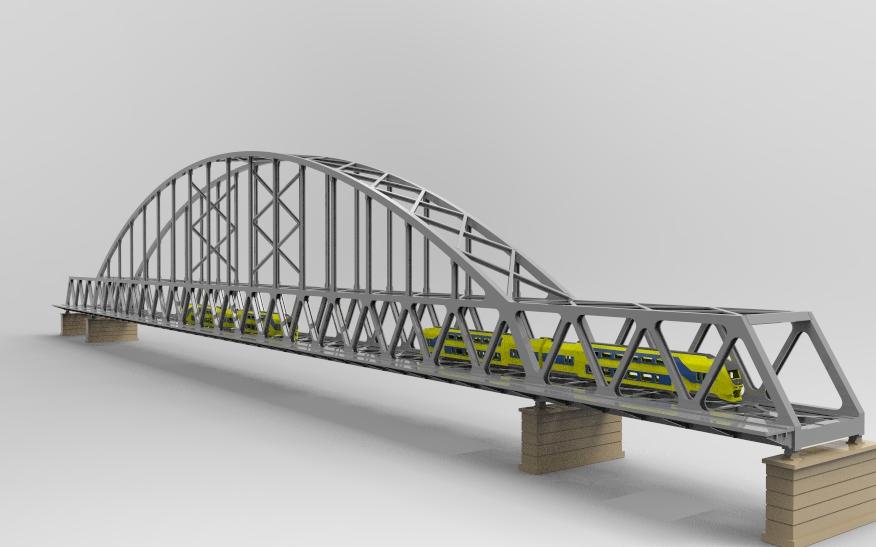

Als je alle kleuren eruit haalt dan lijkt het op een echte brug

[frits]

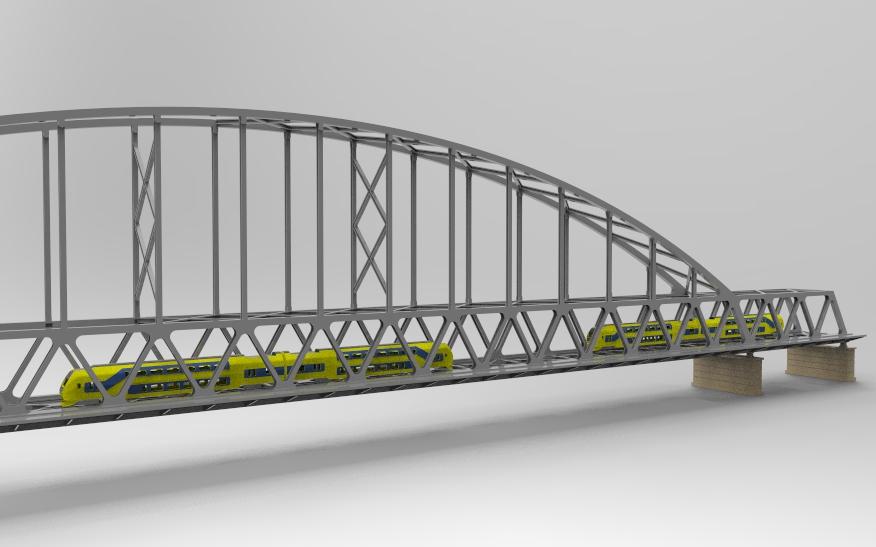

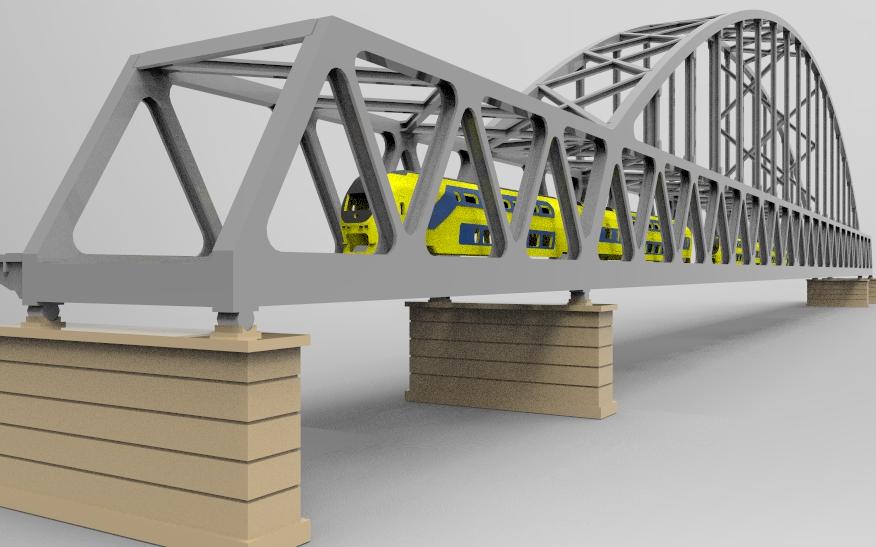

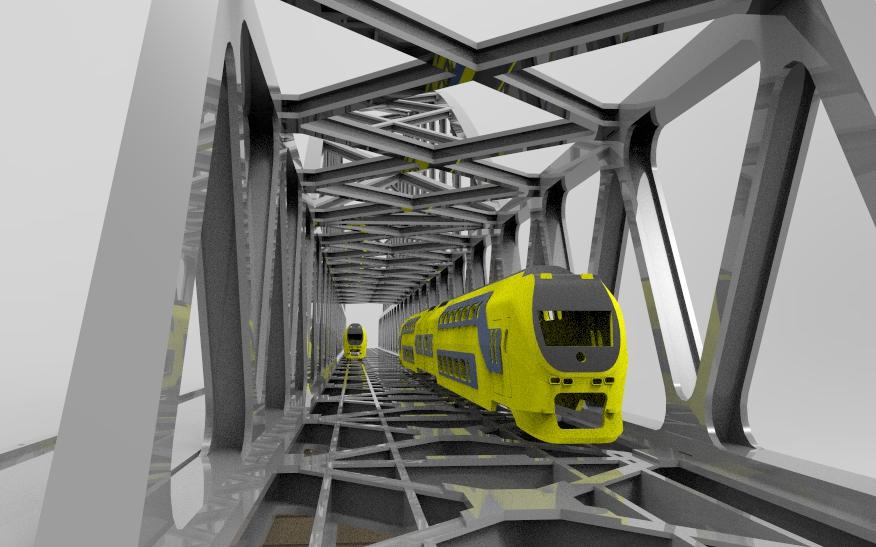

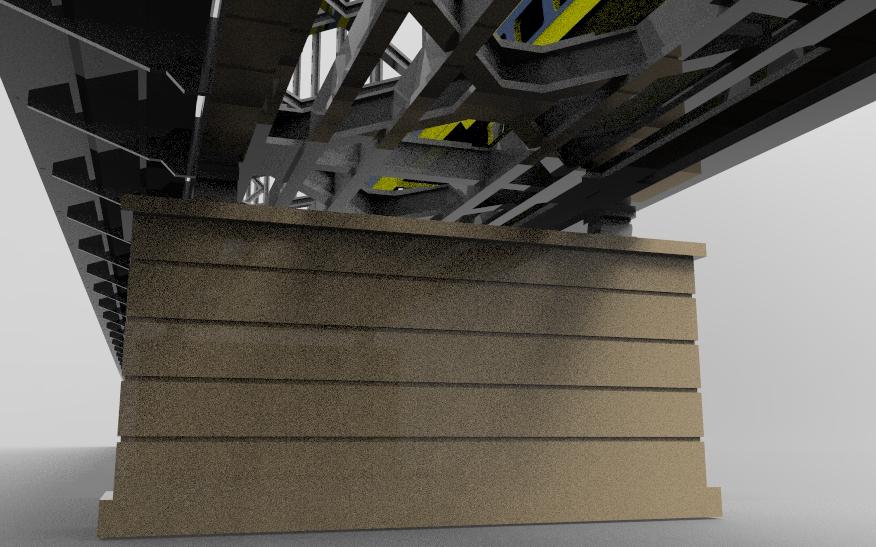

Nog een paar screenshots

[Debvd]

Vindt deze ook geweldig

[frits]

Deze is behoorlijk wat complexer om met een 3d printer te maken dan de brug over de A1
Ik heb al wat gezien en het zijn onduidelijke foto's maar toch de moeite waard.

[Debvd]

wow

[frits]

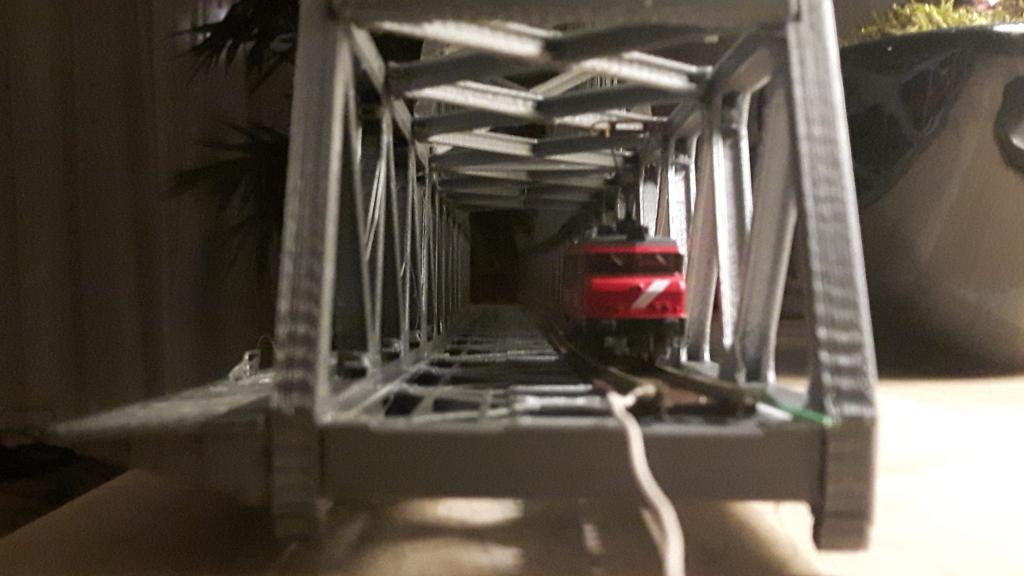

De laatste foto die ik ontvangen heb met een foto van mijn tweelingbroer en mij op de achtergrond

[Jos]

Gaaf hoor!

Groetjes,
Jos

[Doolemeister]

Wow! Super mooi!

Groet,

Arjan
