Bouwverslag straat verlichting
Bouwverslag straat verlichting
Bij deze mijn verslag van het maken van mijn straatverlichting.
- Bijlagen
-
- Zaag van de 3 mm buis een stukje af van 18 mm
- DSC06835 (Small).JPG (44.29 KiB) 2193 keer bekeken
-
- Zaag van de 2 mm messing buis een stukje af van 63 mm
- DSC06834 (Small).JPG (45.1 KiB) 2193 keer bekeken
-
- DSC06832 (Small).JPG (44.51 KiB) 2193 keer bekeken
-
- het volgende materiaal heb ik gebruikt: 2 en 3 mm messing buis(jes), messing stoelnagel, plastic spuitmondje, led lampjes, draad van 0.5 mm, secondelijm,weerstandje.
- DSC06821 (Small).JPG (29.35 KiB) 2193 keer bekeken
Re: vervolg Bouwverslag straat verlichting
Tweede deel bouwverslag
- Bijlagen
-
- Soldeer het uiteinde nu in een carrosserie- ring van 7-4 mm en laat het helemaal dicht lopen met tin.
- DSC06852 (Small).JPG (29.32 KiB) 2190 keer bekeken
-
- Soldeer nu aan de bovenkant een stuk van de 3 mm buis.De 2 mm buis schuift ongeveer 2 mm in de 3 mm buis.Als je dit gedaan hebt kun je de 3 mm buis tot op 4 mm afzagen.
- DSC06844 (Small).JPG (27.96 KiB) 2190 keer bekeken
-
- In een plank boor je een gaatje van 2 mm door snee en 16 mm diep.Zet hierin het 2 mm dik buisje en schuif het 3 mm buisje tot op de plank. Zo heb je een mal voor al je lantaarn paaltjes.Soldeer de twee profielen vast.
- DSC06839 (Small).JPG (26.84 KiB) 2190 keer bekeken
-

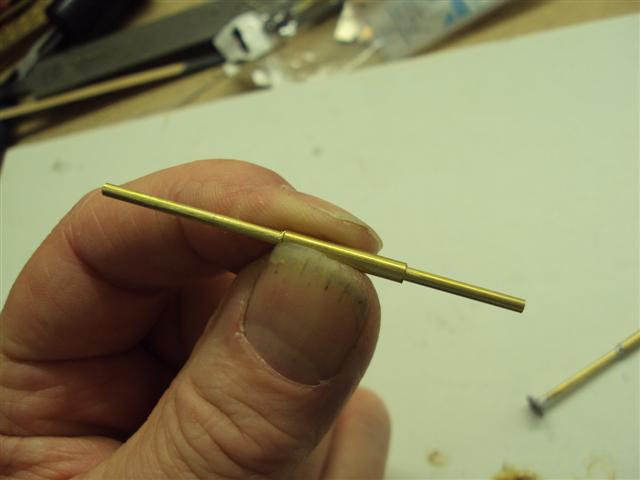

- Schuif deze profielen over elkaar heen
- DSC06838 (Small).JPG (30.57 KiB) 2190 keer bekeken
Re:vervolg Bouwverslag straat verlichting
Vervolg bouwverslag straat verlichting
- Bijlagen
-

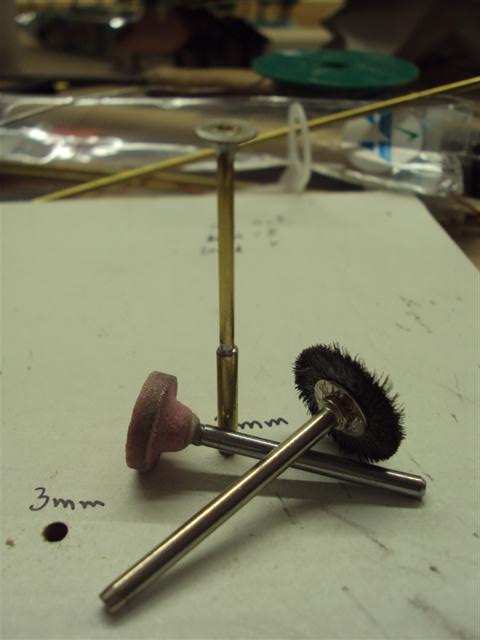

- Slijp, vijl en poets het messing paaltje op alvorens het lampje e.d. te monteren.
- DSC06855 (Small).JPG (34.95 KiB) 2190 keer bekeken
-
- Met een 2 mm boortje maak je de binnenkant iets ruimer, dit voor de twee pootjes van het LED lampje.
- DSC06854 (Small).JPG (25.06 KiB) 2190 keer bekeken
-
- Soldeer aan 1 pootje van de led een draad van ongeveer 30 cm lang, schuif over deze draad een stukje isolatie van 1 mm dikke draad.Knijp met een tang de twee draadjes van de led bij elkaar.
- DSC06863 (Small).JPG (25.39 KiB) 2190 keer bekeken
-
- Ik heb gebruik gemaakt van een LED lampje uit kerstverlichting.3 mm dik en 5 mm lang.
- DSC06858 (Small).JPG (46.93 KiB) 2190 keer bekeken
Re: Bouwverslag straat verlichting
Vervolg bouwverslag straatverlichting
Ik hoop jullie hiermee van dienst te zijn geweest.
Mochten er nog vragen of opmerkingen zijn dan hoor ik het graag.
groet Rene
Ik hoop jullie hiermee van dienst te zijn geweest.
Mochten er nog vragen of opmerkingen zijn dan hoor ik het graag.
groet Rene
- Bijlagen
-

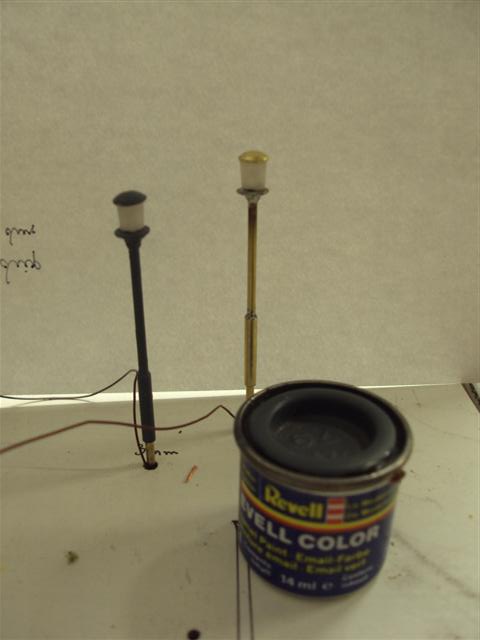

- Geef het messing paaltje een gaaf kleurtje en klaar is Klaara.....
Het maken van 1 paaltje doe ik in 15 min.Het heeft wel enkele uren geduurd voordat ik zover was om ze in productie te nemen (-; - DSC06871 (Small).JPG (31.27 KiB) 2186 keer bekeken
-

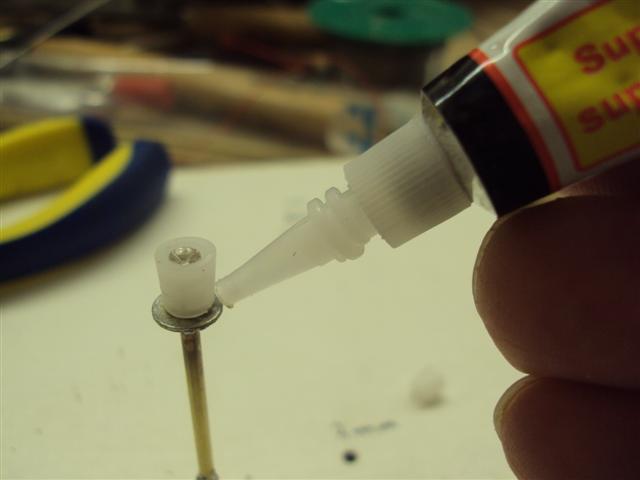

- Lijm het kapje vast en boven op het kapje lijm de de stoelnagel waar de de spijker van afgeknipt hebt.
- DSC06868 (Small).JPG (27.67 KiB) 2186 keer bekeken
-
- Neem de punt van het spuitmondje en boor dit met 4 mm op.Snij het topje 3 mm af,daarna een stukje van 6 mm.Dit word het kapje dat over het ledje geschoven wordt.
- DSC06866 (Small).JPG (33.04 KiB) 2186 keer bekeken
-
- Het LED lampje controleer je even of hij het doet, alvorens met seconde lijm vast te zetten.( denk aan het weerstandje tussen een van de kabeltjes)
- DSC06865 (Small).JPG (23.32 KiB) 2186 keer bekeken
