Welke koppelingshouders en koppelingen voor zelfbouw onderstellen?

[3dbuildr]

Voor mijn modellen van de NS DG en de NS bollenwagen heb ik bij de laatste versie gebruik gemaakt van messing ge-etste onderstellen in combinatie met DAPOL NEM koppelingshouders met standaard N-koppelingen:


Etsonderstel002_800x600 by , on Flickr

Er zijn echter meer koppelingshouders voor zelfbouwmaterieel op de markt: op de foto hieronder staan in het midden van links naar rechts een Fleischmann koppelingshouder, een PEHO kortkoppelingshouder en een DAPOL koppelingshouder. Je ziet ook goed hoeveel (of weinig) ruimte ik beschikbaar heb in het messing onderstel.


IMG_7686 by , on Flickr

Omdat ik altijd op zoek ben naar meer elegante (DHZ of koop) oplossingen ben ik benieuwd welke oplossingen jullie gebruiken of kennen voor (kort)koppelingshouders en koppelingen voor zelfbouw onderstellen?

[Riem]

Die bollenwagens zien er goed uit. Hopelijk kan in er ooit nog een paar aan de collectie toevoegen. Wat koppelingen betreft, ik heb voor een ombouwproject als donorwagon een roco 25160 in gebruik. Weet niet of je ruimte hebt in de bol? Maar in deze wagon heeft Roco een elegant kleine kortkoppeling zitten. Maar dan met een pin en veer in de wagon. Als je hem niet hebt kan ik morgen wel wat foto's maken.

[3dbuildr]

@Riem bedankt voor je reactie, ik ben zeker benieuwd hoe Roco dat heeft gedaan, als je wat foto’s kunt plaatsen heel graag!

[Riem]

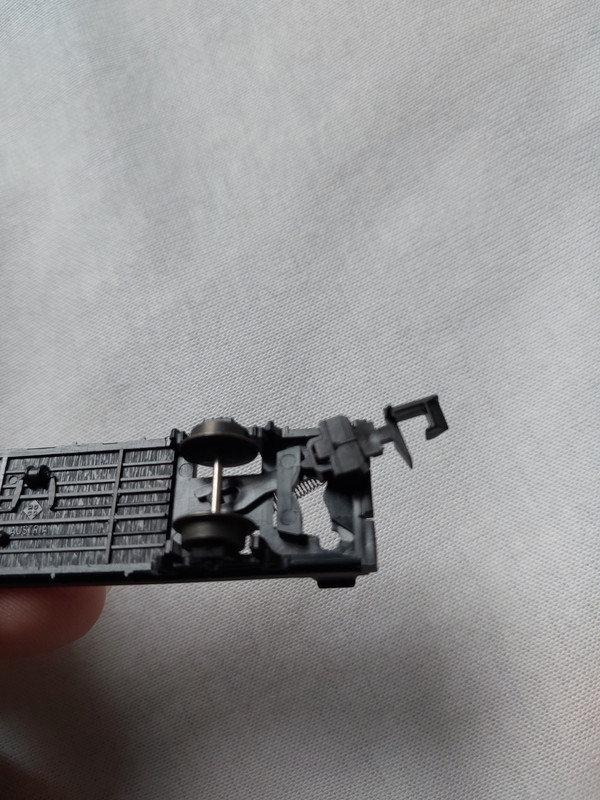

Hier de beloofde foto's:

[3dbuildr]

Dankjewel Riem! Heeft me weer aan het denken gezet over mogelijke oplossingen

[Paul_DMV]

Voor goederewagons heeft Peho ook een kleinere, die welliswaar niet een kort koppel mechaniek heeft maar wel een Nem schacht, werkt prima, kortkoppel system voor goederen ook niet zo heel noodzakelijk denk ik . PEHO 004




Ik maak de KKK zelf geprint, gewoon nagetekend van minitrix onderstel, maar die zijn wel te dik en te groot, anders maar eens aan @caspervt (IN2N) vragen, die maakt de KKK versie nu heel plat van messing met een plat magneetje.

[Pjotr]

Een oplossing met veertjes lijkt misschien op het eerste gezicht eenvoudig, maar het is ook goed om vooraf naar de (toekomstige) verkrijgbaarheid van deze miniscule veertjes te kijken. De standaard koppelingen van Minitrix en Fleischmann zijn namelijk eenvoudig te voorzien van veertjes, die je uit een afwasborstel kunt halen.

Goedkoop en later ook eenvoudig te vervangen, mocht dat nodig zijn.

[Jettuh]

een afwasborstel met veertjes?

[Ipio]

Ja Mitchell, Pjotr bedoelde een plastic stengeltje uit de Afwasborstel trekken en als veertje gebruiken voor de koppelingen, werkt goed.

[3dbuildr]

@Paul_DMV bedankt voor het meedenken!

@Pjotr heb je een foto van zo’n oplossing met een afwasborstel veertje?

[spoor65]

maar die afwasborstel toepassing, werkt, volgens mij, alleen maar als alternatief bij de koppelingen, die gebruik maken van die dunne plaatveertjes. en niet bij de spiraalveren zoals op de foto`s hier te zien zijn.

mvg
Freddy

[Pjotr]

Ik maak dit weekend wel even een foto van een constructie van zo'n kortkoppeling. Momenteel ben ik aan het experimenteren om dit in mijn huidige modellen in te bouwen. Daar gaat nog wel wat testwerk aan vooraf, voordat ik het ga leveren.

Alternatief voor de afwasborstels zijn stukjes draad van Fosforbrons. Bijvoorbeeld deze

Die doen hetzelfde. Enige verschil is dat je deze een heel klein beetje kunt voorbuigen, waardoor de spanning van het mechaniek iets meer instelbaar is.

[Paul_DMV]

heb zelf ook mechaniekjes gemaakt met de bekende afwasborstelhaar, dit om de plan E kort te koppelen, maar dat neemt wel aardig wat ruimte in beslag. De afwasborstel haar heeft vergelijkbare veerkracht als het metalen haartje dat fleischmann en minitrix toepassen.
